Bantam Tools

桌上型 PCB 銑床

Bantam Tools 的桌上型 PCB 銑床協助使用者在數分鐘內進行設計、原型製作以及設計測試

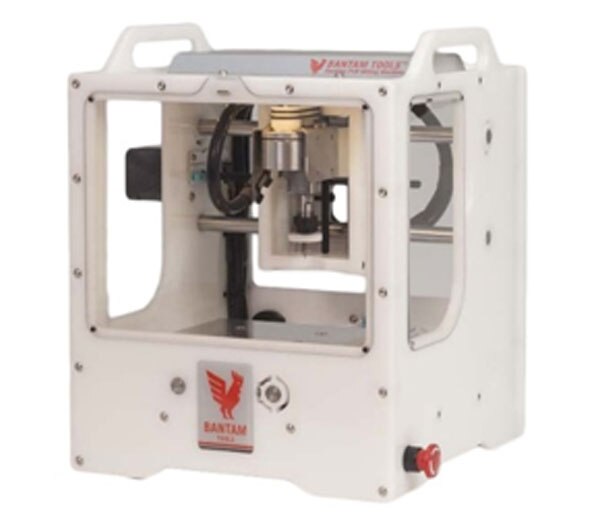

Bantam Tools 的桌上型 PCB 銑床圖片 Bantam Tools 的桌上型 PCB 銑床不僅快速、簡易且價格實惠，更可提供專業、可靠且精準的銑削。有了此 PCB 銑削工具，就無需等待外部 PCB 廠作業。生產實際零件、原型和 PCB 相當簡單且方便。除了上述優點，更具有開箱即用的生產能力，並可直接從 Gerber 檔進行銑削。Bantam Tools 的桌上型 PCB 銑床能輕鬆處理 6 mil 走線和間隔的雙面 PCB，因此使用者能比排程提前完成作業並符合預算。

資源：完整的規格文件

特點
  • 自由的直覺式介面
  • 免費技術支援
  • 針對支援的檔案類型提供 CAM 工具路徑規劃
  • 自動工具定位
  • 自動原點復歸／校準
  • 銑削時即時數據回饋
  • 3D 預覽匯入檔
規格
  • 工作體積 (不含底板)：5.5 in x 4.5 in x 1.6 in(140 mm x 114 mm x 40.6 mm)
  • 重量：16.8 lb (7.62 kg)
  • XYZ 馬達：步進馬達，具有 0.000125 in (0.003175 mm) 微步進
  • 最大 XYZ 來回移動速度：每分鐘 100 in (每分鐘 2,600 mm)
  • 主軸轉速：8,500 rpm 至 26,000 rpm
  • 準確度：每 6" 線性行程小於 0.003"
  • 重複性：±0.001"
  • 齒隙：小於 0.001"
  • PCB 切割速度：高達每分鐘 100 in (每分鐘 2,600 mm)
  • 輸入檔案：Eagle BRD (.brd)、Gerber RS‐274X (.gtl 和 .grb)、G‐Code (.nc 和 .tap)、SVG (.svg)
隨附
  • 專案用材料：
    • 入門專案
    • Bantam Tools PCB 徽章
    • Fusion 360 鋁環專案
    • 雕刻狗牌的 SVG 檔案
  • 電源供應器
  • 電源纜線
  • USB 2.0 纜線
  • 工具組

Desktop PCB Milling Machine

圖片製造商零件編號說明介面檔案類型電壓 - 電源現有數量價格查看詳情
BANTAM TOOLS DESKTOP PCBOM1004BANTAM TOOLS DESKTOP PCBUSB 2.0Eagle BRD (.brd)、Gerber RS‐274X (.gtl 和 .grb)、G‐Code (.nc 和 .tap)、SVG (.svg)101 VAC ~ 240 VAC @ 1.4A0 - 即時供貨See Page for Pricing查看詳情

End Mills

圖片製造商零件編號說明現有數量價格查看詳情
END MILL CARBIDE 0.125"TL1002END MILL CARBIDE 0.125"85 - 即時供貨$264.99查看詳情
END MILL CARBIDE 0.063"TL1003END MILL CARBIDE 0.063"17 - 即時供貨$263.51查看詳情
END MILL CARBIDE 0.031"TL1004END MILL CARBIDE 0.031"90 - 即時供貨$293.39查看詳情
END MILL CARBIDE 0.016"TL1005END MILL CARBIDE 0.016"97 - 即時供貨$322.94查看詳情
END MILL CARBIDE 0.010"TL1010END MILL CARBIDE 0.010"132 - 即時供貨$352.25查看詳情

Materials and Accessories

圖片製造商零件編號說明搭配使用／相關產品現有數量價格查看詳情
FINE DUST COLLECTION SYSTEMUP1005FINE DUST COLLECTION SYSTEM銑床6 - 即時供貨$2,126.08查看詳情
FR-4 MILLING SYSTEMUP1006FR-4 MILLING SYSTEM銑床0 - 即時供貨See Page for Pricing查看詳情
PCB PROBING SYSTEMUP1007PCB PROBING SYSTEM銑床9 - 即時供貨$166.29查看詳情
HIGH PRECISION COLLET SETAC009HIGH PRECISION COLLET SET銑床31 - 即時供貨$2,333.20查看詳情
PRECISION FIXTURING & TOE CLAMPFX1008PRECISION FIXTURING & TOE CLAMP銑床13 - 即時供貨$1,613.39查看詳情

Prototyping Kits

圖片製造商零件編號說明現有數量價格查看詳情
PROTOTYPING BUNDLEBN1013PROTOTYPING BUNDLE19 - 即時供貨$2,365.55查看詳情
ELECTRONICS BUNDLEBN1003ELECTRONICS BUNDLE15 - 即時供貨$2,630.21查看詳情
MAKERSPACE IN A BOX DELUXE BUNDLBN1012MAKERSPACE IN A BOX DELUXE BUNDL3 - 即時供貨$4,653.71查看詳情
MAKERSPACE IN A BOX BUNDLEBN1011MAKERSPACE IN A BOX BUNDLE0 - 即時供貨$3,450.11查看詳情
PROTOTYPING DELUXE BUNDLEBN1014PROTOTYPING DELUXE BUNDLE0 - 即時供貨$4,812.92查看詳情
MAKERSPACE IN A BOX MATERIALS BUBN1017MAKERSPACE IN A BOX MATERIALS BU0 - 即時供貨$1,880.85查看詳情
PRINTMAKING KITKT1004PRINTMAKING KIT0 - 即時供貨See Page for Pricing查看詳情
發佈日期： 2018-04-18
