Microchip Technology

ATAVRXPLAIN 評估和展示套件

Microchip 針對 ATxmega128A1 推出的容易使用評估與展示套件

Image of Atmel's ATAVRXPLAIN Evaluation and Demonstration KitMicrochip 的 Xplain 是容易使用的評估與展示套件，適用於 ATxmega128A1，提供完整的硬體，可評估此元件的高精準類比功能。 ADC 可讀取溫度感測器和電位器，DAC 可在單聲道喇叭上產生聲音。 Xplain 亦可展示如何界接外部記憶體；此套件具有 8 MB SDRAM 和連接到 ATxmega128A1 的 8 MB 數據快閃記憶體。 提供八個按鈕和八個 LED，可進行使用者互動。 ATxmega128A1 和 USB COM 連接埠之間採用 USB 當作通訊閘道。

AVR1907：Xplain 硬體指南

AVR1010：應用說明

特點
  • ATxmega128A1 微控制器
  • 外接記憶體
    • 8 MB SDRAM
    • 8 MB 序列數據快閃記憶體
  • AT90USB1287
    • 通訊閘道
    • 編程器，適用於 Microchip® AVR® XMEGA™
  • 類比輸入（至 ADC）
    • 溫度感測器
    • 電位器
  • 類比輸出（自 DAC）
    • 透過音訊放大器達到單聲道揚聲器
  • 數位 IO
    • 透過 USB 閘道進行 UART 通訊
    • 8 個微型開關按鈕
    • 8 個 LED
    • 8 個額外的類比引腳
    • 8 個額外的數位引腳

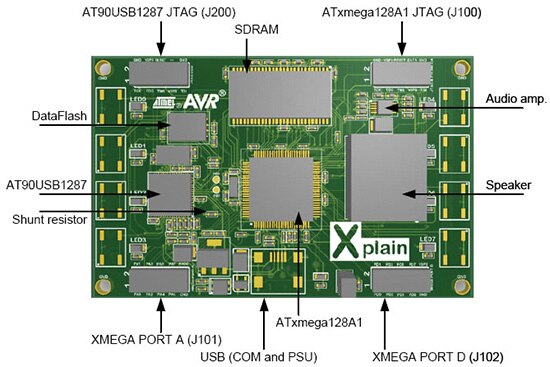

Xplain 套件示意圖

Atmel 的 ATAVRXPLAIN 套件示意圖

ATAVRXPLAIN Evaluation and Demonstration Kit

圖片製造商零件編號說明現有數量價格
XMEGA-A1 XPLAINED ATXMEGA128A1ATAVRXPLAINXMEGA-A1 XPLAINED ATXMEGA128A10 - 即時供貨$31.25查看詳情
發佈日期： 2013-09-24
