Analog Devices 的
無線感測器網路 (WSN)

WSN 解決方案讓您輕鬆建置各種物聯網 (IoT) 應用

物聯網 (IoT) 可將大樓等地點,以及設有感測器、無線電和電子運算裝置(微控制器)的場所,與網路、軟體、雲端服務和您彼此聯繫。 其所面臨的挑戰,在於要讓各種不同的產品能夠彼此交互操控,以便增強實際應用的網路。 ADI 推出無線感測器網路 (WSN) 解決方案,無論是新手或資深工程師,都可從中獲益。 理想的 WSN 搭載自主感測器,可監控實體或環境條件,例如溫度、聲音、震動、壓力、濕度、動作或污染物。 感測器會透過無線(收發器)模組,將資料統合並傳送至主要控制點網路。 WSN 可包含數個或數千個節點。 現今的節點必須完整齊全,包含連接式微控制器 (MCU)、收發器和天線。 由於節點一般採用電池供電,因此超低功耗為必備要求。 如今,眾多節點皆具備能源採集功能,以達到延長電池續航力的目標。

採用任何 WSN 時,首先必須考量實體空間以及需要測量的項目。 您可使用各種感測器、類比前端 (AFE) 和放大器。 ADI 提供兩款數位溫度感測器:ADT75 具有 12 位元功率,而 ADT7420 具有 16 位元功率和 I2C 介面。 AD7171 是單通道電容轉換器,AD7745 則是專門針對接近感測用途所設計的 24 位元單通道轉換器。 ADXL362 是具備數位輸出的三軸 MEMS 加速器。

AD7798/AD7799 是低功耗、低雜訊的 AFE,適合高精密量測應用。 AD7798/AD7799 內含 16/24 位元三角積分 (Σ-Δ) 類比數位轉換器 (ADC),且具有三個差動類比輸入。 AD7792 是三通道、16 位元三角積分 ADC,含晶片上放大器與參考電壓。 AD7781 也是 (Σ-Δ) ADC,提供 20 位元能力。 最後還有 ADA4528,是 5 V 的超低雜訊軌對軌 (RRIO) 雙通道運算 (OP) 放大器。

執行資料上行與指令下行傳輸作業時,必須採用有線或無線通訊方式。 大部分 IoT 解決方案皆是運用數種頻帶的無線解決方案,而這些頻率被稱為工業、科學、醫學 (ISM) 頻帶。 針對頻率使用匹配的收發器非常重要。 ADF7030 是高效能、低功率的 169 MHz ISM 頻帶無線電收發器。 ADuCRF101 與 ADF7020 皆適用於 433 至 464 MHz 和 862 至 928 MHz 的頻率範圍。 ADuCRF101 具有一個額外的 ARM® Cortex®-M3 MCU 核心。 窄頻 ISM 收發器 ADF7021 採用 80 至 650 MHz 和 862 至 940 MHz 的頻率範圍。 ADF7241/ADF7242 是適用於 IEEE 802.15.4 (Wi-Fi) Zero-IF 2.4 GHz 的收發器。 ADI 具有多種適用於 WSN 的微控制器。 最重要的三種使用 ARM Cortex-M3 技術。 ADuCRF101 既是收發器亦是 MCU。 ADuCM362/ADuCM363 是具備三角積分 ADC 的低功率精確 MCU。 ADuCM362 具有雙 ADC,而 ADuCM363 具有單 ADC。

超低功耗為 IoT 裝置的必要特點。 ADI 針對此特點,推出一系列線性壓差 (LDO) 穩壓器。 ADP125 為 5.5 V 的 500 mA CMOS 穩壓器,而 ADP160 為 150 mA 的 CMOS 穩壓器。 ADP3330 採用 anyCAP® 技術,且可提供 200 mA 電流。 ADP5054 為四通道 (4) 降壓或步進式穩壓器和電源解決方案。 針對能源採集,AD7781 是完備的低功率前端解決方案,具備 20 位元三角積分 (Σ-Δ) ADC、晶片上低雜訊可編程增益放大器 (PGA),以及一個晶片上振盪器。

放大器為所有電路的基礎建置區塊。 AD8236 是 40 µA 微功率儀表放大器,ADA4692 則為四通道輸出的 3.6 MHz、低雜訊、軌對軌輸出運算 (OP) 放大器。 ADI 提供數款適合 IoT 應用的多工器 (MUX)。 MUX 支援在單一線路上整併和傳輸類比或數位輸入訊號。 ADG439 是高效能的四通道故障防護類比 MUX。 ADG509 是八通道/四通道故障防護 MUX。 三個 MUX 採用 ADI 的 iCMOS® 技術。 ADG1208 為八通道、±15 V/+12 V MUX;ADG1209 為四通道、±15 V/+12 V MUX;而 AD1408 為 4 Ω Ron、8 通道 ±15 V/12 V/±5 V MUX。

回到頁首

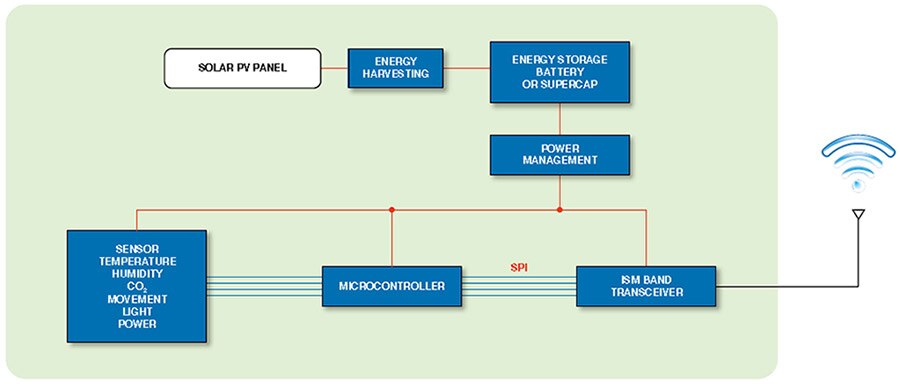

系統方塊圖

系統方塊圖
回到頁首

產品

產品類型 1.感測器 2.ISM 頻帶收發器 3.處理器
型號 ADT7420 / ADXL362 / AD7151 / ADT75 / AD7745 / AD7798 / AD7799 / AD7792 / ADA4528 ADuCRF101 / ADF7020 / ADF7021 / ADF7241 / ADF7242 / ADF703 ADuCRF101 / ADuCM3
產品類型 4.電源供應器 5.能源採集 6.放大器
型號 ADP125 / ADP160 / ADP3330 / ADP5054 ADP5090 AD8236 / ADA4692
產品類型 7.多工器 8.ADC
型號 ADG439F / ADG509 / ADG1208 / ADG1209 / ADG1408 / ADG1409 AD7781
