智慧型穿戴式健康照護
裝置解決方案

低功耗輕巧型裝置為自主解決方案提供高效能及高可靠性

健康照護對所有人而言，皆是一項重要的議題。 科技日新月異，健康照護裝置產品亦日漸精巧，許多人皆使用穿戴式健康照護裝置來維持和增進生活品質。 穿戴式健康照護裝置的設計考量因素包括輕巧外型、超低功耗，以及極致的品質與可靠性。 最後，這些裝置還必須針對使用者舒適性以及活動範圍自主性，展現優於傳統繫留式健康照護裝置的優勢。 ADI 推出專為設計者打造的「智慧穿戴式健康照護裝置解決方案」。 此解決方案提供配套及建議的微處理器 (MCU)、無線產品、類比數位轉換器 (ADC)，以及有關心電圖 (ECG) 和光學類比前端 (AFE)、動作、電容和音訊產品的各種感測器。

Analog Devices 的 MCU 搭載 ARM® Cortex®-M3 核心，且 ADuCM360 型號具備內建雙 24 位元 ADC，ADuCM350 型號具備單一 16 位元 ADC。 AD8232 是超低功耗的單導線 ECG AFE 心率監測器，ADAS1000 則是五電極 ECG AFE。 ADXL345 與 ADXL362 為三軸式數位與數位 MEMS 加速計。 AD7147 採用專為與電容感測器搭配使用所設計的 CapTouch™ 技術。 AD7091、AD7124 和 AD7915 為 1 MSPS、12 位元與 24 位元、4 通道、三角積分 (Σ-Δ) ADC 和 1 MSPS 16 位元 ADC。 ADF7020、ADF7024 和 ADF7241 皆為低功率收發器。 ADF7020 專為 433 至 464 MHz 與 862 至 928 MHz 頻率的 ISM 頻帶所設計。 ADF7024 亦專為 ISM 頻帶所設計，具有額外二階頻率（FSK 與高斯頻率 (GFSK)）偏移調變。 ADF7241 為 2.4 GHz 全域 ISM 頻帶，且遵循 IEEE 802.15.4 標準。 SSM2518 為 2 W、D 類音訊放大器 (AMP)。

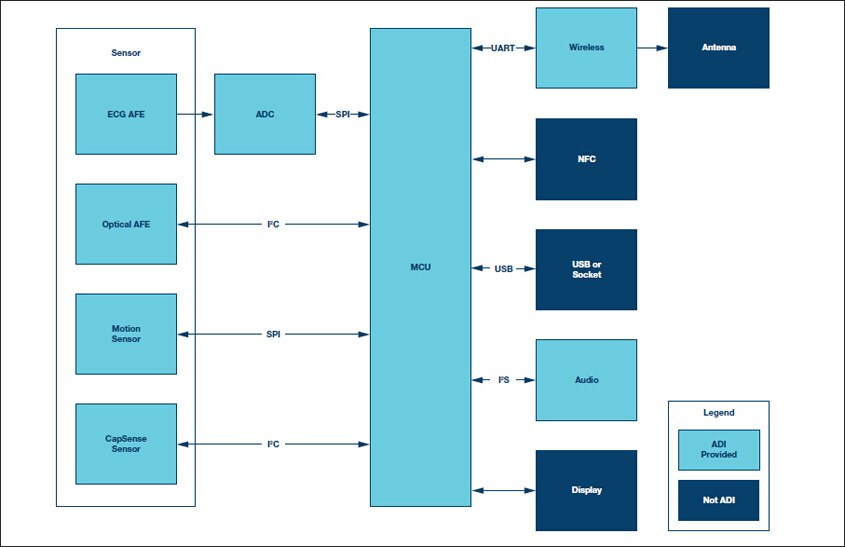

系統方塊圖

產品

資源

Circuits from the Lab®

• 採用電池供電病患監測應用，為 ECG 前端供電 (CN0308)
• 適用於工業訊號位準的精確 24 位元、250 kSPS 單電源三角積分 ADC 系統 (CN0310)
• 採用連線至 ADuC7024 精確類比微控制器的 ADXL345 數位加速計，感測低衝擊式加速 (CN0133)
• 採用 ADA4505-2 運算放大器、ADR1581 分流參考電壓源以及 ADG1636 開關 (CN0125) 的精確脈搏血氧儀 LED 電流槽

設計工具／論壇

• 多重生理參數病患監測 (MS-2126)
• 緩解 ECG 設計挑戰的策略 (MS-2160)
• 健康照護應用的電源管理 (MS-2569)
• CareFusion 與 Analog Devices 的討論： EEG 放大器的效能最佳化與功率降低 (MS-2178)
• MS-1908：晶片級封裝有助於縮減可攜式醫療裝置的尺寸和重量 (MS-1908)
• ECG/EEG/EMG 系統的生物電位電極感測器
• 感測器架構電路的低雜訊訊號調節 (MS-2066)
