LTM8060 Silent Switcher 穩壓器

ADI 的 LTM8060 採用靜音切換架構，可將 EMI 放射降至最低，使其能在沒有輸入濾波器的情況下，通過 CISPR 22 Class B 標準。這對雜訊敏感應用 (例如醫學成像和 RF 中的訊號處理) 來說非常關鍵。此外，多輸出功能可讓使用者透過 LTM8060 來滿足各種電壓和負載電流要求。

LTM8060 是一款完整的多輸出 DC/DC 負載點穩壓器，尺寸小巧，只需幾個輸入和輸出電容及電阻，就能設定輸出電壓和工作頻率。輸出電壓追蹤由 TRSS 引腳提供，用於電源軌排序。外部時脈同步可透過 SYNC 引腳獲得，CLKOUT 引腳則提供其他相位的選擇性同步。為降低雜訊，可透過 SYNC 引腳編程進行展頻操作。

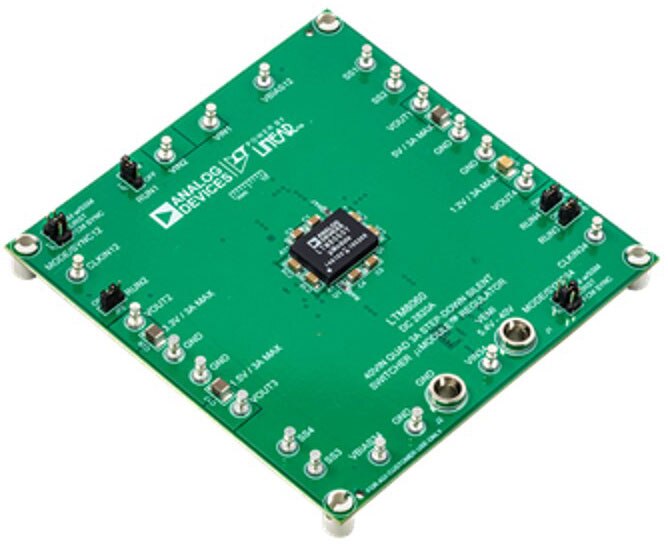

DC2820A 採用 LTM8060 μModule 穩壓器，這是一款採用熱強化 11.9 mm x 16 mm x 3.32 mm BGA 封裝的四路輸出高效能降壓 Silent Switcher® μModule 穩壓器。DC2820A 具有 5.4 V 至 40 V 的寬廣工作輸入電壓範圍。輸出軌配置為 5 V、3.3 V、1.5 V 和 1.2 V，電阻可編程範圍為 0.8 V 至 8 V。每個輸出可提供高達 3 A 的電流，而相位也可以並聯在一起，滿足更高的軌電流要求。

特點

• 四通道 3 A 輸出電流、Silent Switcher μModule 穩壓器，可用於多個電壓軌並節省電路板空間
• 符合 CISPR 22 Class B 標準，採用低 EMI 和 Silent Switcher 架構，可最小化頻率干擾風險
• 12 V 和 24 V 電壓軌的輸入電壓高達 40 V

應用

• 航太與國防
• 通訊：5G
• 儀表與量測
• 一般用途：雜訊敏感應用，例如醫學成像和 RF 中的訊號處理
