LTM4670 低 VIN 四通道 μModule® 穩壓器

ADI 的 LTM4670 是一款四通道 DC/DC 降壓型 μModule® (微模組) 穩壓器，每個輸出為 10 A。輸出可並聯形成陣列，提供高達 40 A 的能力。封裝內含切換控制器、功率 MOSFET、電感及所有支援元件。可在 2.25 V 至 5.5 V 的輸入電壓範圍內工作，每個輸出電壓範圍為 0.5 V 至 VIN，僅由一個外部電阻設定。其高效率設計能提供每通道 10 A 連續輸出電流。只需使用少量輸入及輸出電容。

LTM4670 採用具有內部熱迴路旁路電容的 Silent Switcher®2 架構，可實現低 EMI 和高效率。預設頻率在內部設定為 2 MHz；它可以從外部同步到 1 MHz 至 2.6 MHz 的時脈。

故障防護功能包括過壓、過電流、過熱保護。LTM4670 無鉛且符合 RoHS 指令。

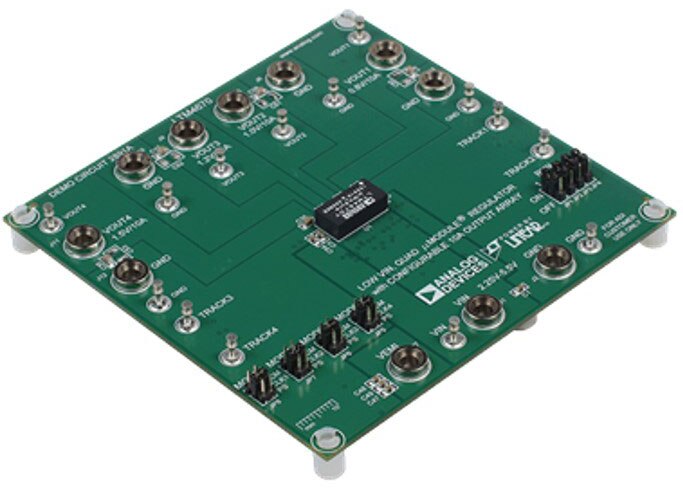

展示電路 DC2891A 採用 LTM4670EY 這款高效率、四通道 10 A 降壓型功率 μModule 穩壓器。輸入電壓範圍為 2.25 V 至 5.5 V。輸出電壓範圍為 0.5 V 至 V_IN。對於特定的 V_IN、V_OUT、頻率和熱條件，則需要降額。DC2891A 提供 SSTT 引腳，可讓使用者對輸出追蹤、軟啟動週期、晶片溫度監測進行編程。

MODE/SYNC 引腳可以將切換頻率與外部時脈同步，也可以作為時脈輸出，或者設定 PWM 模式。PWM 操作模式有可實現低雜訊的強制連續模式，或可在輕負載下實現高效率的脈衝省略模式。LTM4670 在穩壓和同步期間會預設為強制連續模式。當 FREQ 和 MODE/SYNC 引腳都連接到 V_IN 時，LTM4670 會以脈衝省略模式運作。

DC2891A 具有能並聯多個 LTM4670 通道的選擇性跳接電阻。對於並聯通道，可以將一個通道設為主通道，其餘設為從屬通道。從屬通道相對於主通道的移相可以透過 FREQ 引腳上的電阻分壓器來進行編程。

針對 DC2891A，LTM4670 的四個通道會獨立運作，並全部設為主通道。多相振盪器 LTC6902 可用來在相鄰相位之間設定 90 度移相，並減少輸入和輸出電容中的漣波電流量。

特點

• 四路輸出陣列，也可配置為單路、雙路或三路輸出
• 支援高達 40 A 的電流，或每通道 10 A 的輸出電流
• 7.5 mm x 15 mm BGA 封裝的最小化解決方案空間
