LT8418 100V 半橋式 GaN 驅動器

Analog Devices 的 LT8418 100 V 半橋式 GaN 驅動器内建智慧型自舉開關

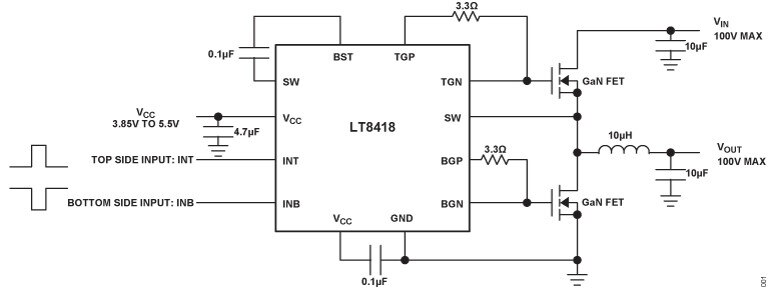

Analog Devices 的 LT8418 100 V 半橋式 GaN 驅動器的圖片ADI 的 LT8418 是一款 100 V 半橋式 GaN 驅動器,整合了頂部和底部驅動級、驅動器邏輯控制和保護功能。它可以設定為同步半橋式和全橋式拓撲或降壓、升壓和升降壓拓撲。LT8418 透過 0.6 Ω 上拉電阻和 0.2 Ω 下拉電阻提供強大的流出電流/流入電流能力。它内建一個智慧型自舉開關,可從 VCC 產生平衡的自舉電壓,具有最小的壓差。

LT8418 提供分離式閘極驅動器來調整 GaN FET 的開啟和關閉迴轉率,可以抑制振盪現象並將 EMI 效能最佳化。所有的驅動器輸入和輸出均為預設低的狀態,以防止 GaN FET 錯誤開啟。LT8418、INT 和 INB 輸入是獨立的且與 TTL 邏輯相容。同時,LT8418 具有 10 ns 的快速傳播延遲,並在頂部和底部通道之間保持 1.5 ns 出色的延遲匹配,使其適用於高頻 DC/DC 轉換器、馬達驅動器和 Class D 音訊放大器。此外,LT8418 採用 WLCSP 封裝,將寄生電感降至最低,使其能夠廣泛用於高效能和高功率密度應用。

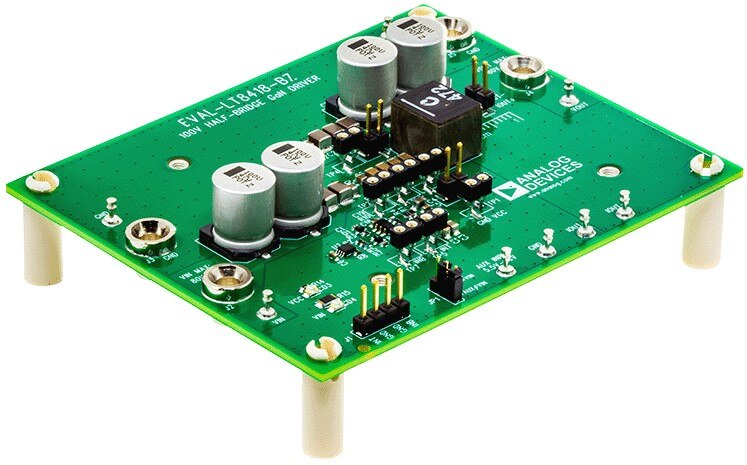

EVAL-LT8418-BZ 評估電路採用 LT8418,以半橋式配置驅動兩個 100 V 增強型氮化鎵 (eGaN) FET。這款電路針對降壓轉換器功能進行了最佳化,但也可以用作升壓轉換器或由半橋組成的其他種轉換器拓撲。這款評估電路可提供高達 10 A 的電流,並具有良好的散熱管理能力。

特點
  • 用於 GaN FET 的半橋式閘極驅動器
  • 頂部閘極驅動器處的 0.6 Ω 上拉電阻
  • 頂部閘極驅動器處的 0.2 Ω 下拉電阻
  • 4 A 峰值流出電流、8 A 峰值流入電流能力
  • 内建智慧型自舉開關
  • 用於調節開啟/關閉強度的分離式閘極驅動器
  • 所有驅動器輸入和輸出都是預設低的狀態
  • INT 和 INB 輸入處的額定電壓最大為 15 V
  • 獨立 INT、INB 輸入,相容於 TTL 邏輯
  • 快速傳播延遲:10 ns (典型值)
  • 傳播延遲匹配:1.5 ns (典型值)
  • 平衡的驅動器電源電壓:VBST ≈ VCC = 3.85 V 至 5.5 V
  • 欠壓和過電壓鎖定保護
  • 小型 12 焊球 WLCSP 封裝
應用
  • 高頻 DC/DC 切換式電源轉換器
  • 半橋式、全橋式、推挽式轉換器
  • 資料中心電源供應器
  • 馬達驅動器、Class D 音訊放大器
  • 消費性、工業和汽車

資源

Analog Devices 的 LT8418 100 V 半橋式 GaN 驅動器的圖片

LT8418 100 V Half-Bridge GaN Driver

圖片製造商零件編號說明現有數量價格查看詳情
IC GATE DRVR HALF-BRIDGE 12WLCSPLT8418ACBZ-R7IC GATE DRVR HALF-BRIDGE 12WLCSP2169 - 即時供貨$46.31查看詳情

Evaluation Board

圖片製造商零件編號說明現有數量價格查看詳情
EVAL BOARD FOR LT8418EVAL-LT8418-BZEVAL BOARD FOR LT84186 - 即時供貨$1,216.71查看詳情
發佈日期: 2024-05-01
