LT3024 微功率穩壓器

ADI 的 LT3024 是一款雙路、微功率、低雜訊、低壓降穩壓器。透過外部 0.01 µF 旁路電容，輸出雜訊在 10 Hz 至 100 kHz 頻寬內降至 20 µV_RMS。專為電池供電式系統而設計，每輸出 30 µA 的低靜態電流使其成為理想選擇。關斷時，靜態電流降至 0.1 µA 以下。每個輸出的關閉控制都是獨立的，可實現靈活的電源管理。此元件能夠在 1.8 V 至 20 V 的輸入電壓範圍內工作。此元件可從輸出 2 提供 100 mA 的輸出電流，壓降為 300 mV。輸出 1 可提供 500 mA 的輸出電流，壓降為 300 mV。靜態電流在壓降中可得到良好控制。

LT3024 穩壓器在輸出電容低至 1 µF 時保持穩定 (對於 100 mA 輸出)、低至 3.3 µF 時保持穩定 (對於 500 mA 輸出)。可使用小型陶瓷電容，不像其他穩壓器一樣需要串聯電阻。

內建的保護電路包含電池反接保護、電流限制、熱限制、逆電流保護。此元件可作為具有 1.22 V 參考電壓的可調式元件。LT3024 穩壓器採用耐熱增強型 16 引線 TSSOP 和 12 引線薄型 (4 mm x 3 mm x 0.75 mm) DFN 封裝。

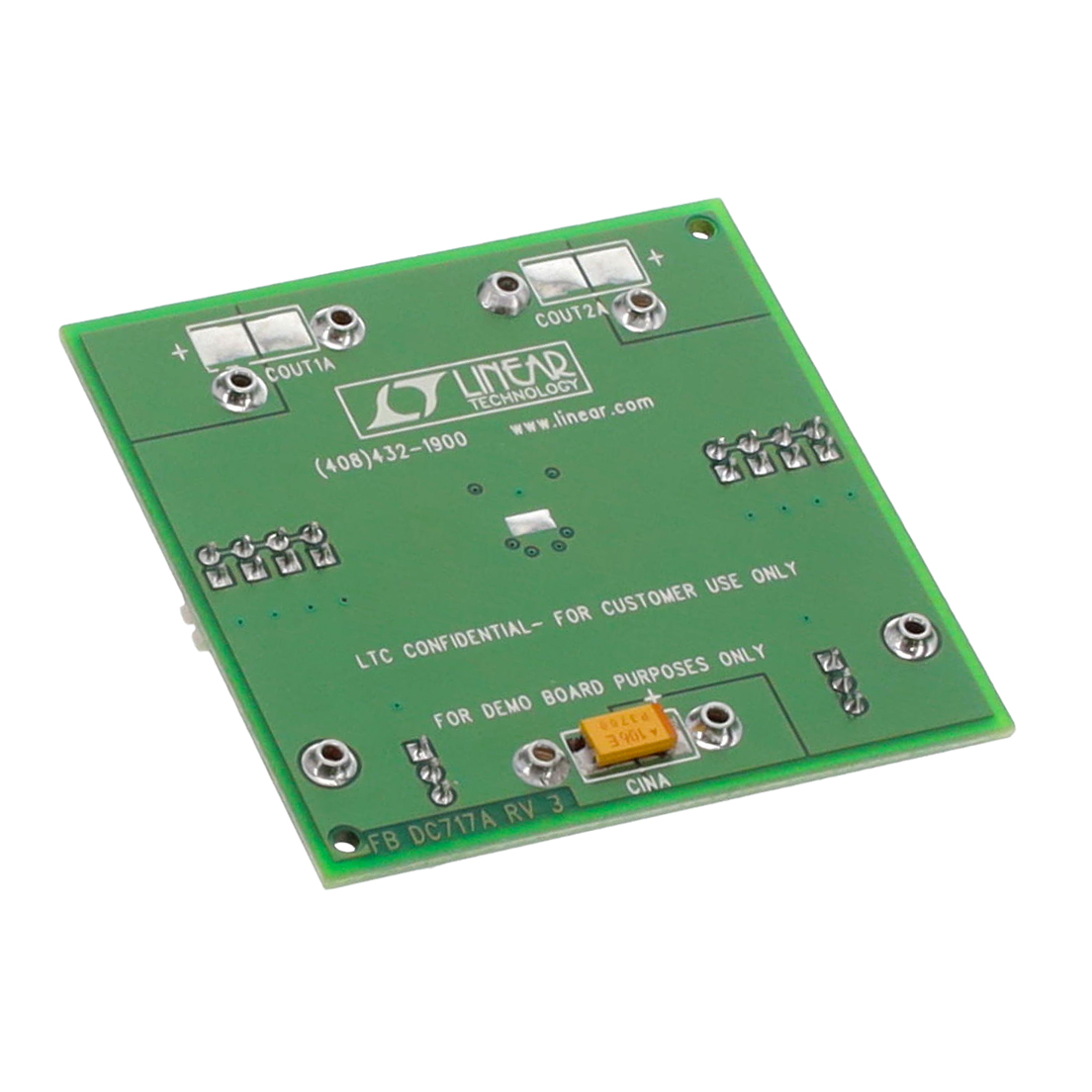

示範電路 DC717A 是一款雙輸出電源，包含兩個基於 LT3024 500 mA/100 mA 低壓降線性穩壓器 (採用 4 mm x 3 mm DFN-12 封裝) 的線性穩壓器。DC717 的輸入電壓範圍為 2.3 V 至 20 V，每個穩壓器可透過跳接線選擇 2.5 V、3.3 V、5 V 或使用者定義的輸出電壓。
