鋰離子電池
化成解決方案

能源監控用的相應鋰離子電池分級設備解決方案

能源消耗是我們都關心的議題，Analog Devices 率先推出具備優異效率與豐富功能的低成本電源解決方案。 電力車與混合車、太陽能發電、能源與風能的設計、生產和接受度日益攀升，電池（特別是鋰離子 (Li-ion) 電池）的需求也越來越高。 鋰離子電池的生產不僅複雜性且精密，並且在所有階段都需進行專門測試。 ADI 打造了鋰離子電池化成與分級設備解決方案，以類比前端 (AFE) 為基礎，包含轉換器系列的 AD8450/AD8451 以及脈寬調變 (PWM) 控制器系列的 ADP1972 與 ADP1974。 ADP1972 是降壓或升壓轉換器，ADP1974 則為雙向同步設計。 這些零件專為電池測試與化成應用所設計。

所有鋰離子電池解決方案皆需要強大的微控制器 (MCU)，以提供這些應用類型所需的運算功能。 ADuC7060/ADuC7061 為 16 位元／32 位元 ARM7TDMI® MCU，搭載快閃／EE 記憶體，且具備 8 kSPS、24 位元高效能多通道三角積分 (Σ-Δ) 類比數位轉換器 (ADC)。 AD7173/AD7175 是功能強大的 24 位元 ADC，其中 AD7173 為 8/16 通道，而 AD7175 為 2/4 通道。 建議的數位類比轉換器 (DAC)，包括 AD5668/AD5686 和 AD5676 的 16 位元序列周邊介面 (SPI) 產品系列。 AD5668/AD5676 皆為八通道，而 AD5686 為四通道。

所有鋰離子電池化成解決方案皆需要內部管理、參考電壓和驅動器。 ADI 推出 ADR3450/ADR4550 零件產品系列用於參考電壓。 這些高準確度的微功率低雜訊 CMOS 元件專為 5 V 監測用途所設計。 AduM7223 為 4 A 隔離，且具備採用 ADI 之 iCoupler® 技術的橋式驅動器以及雙獨立式隔離通道。 針對電源管理用途，提供三種專屬元件供您選擇：ADP2441、ADP7102、ADM8829 產品系列。 ADP2441 為 36 V、1 A 同步降壓 DC-DC 穩壓器。 ADP7102 為 20 V、300 mA 低雜訊 CMOS 低壓降 (LDO) 線性穩壓器。 ADM8829 為充電幫浦電壓逆變器，可自正極輸入產生負極供電。

鋰離子電池化成的最後一項需求為多工器。 ADI 推出五種多工器元件：ADG528/ADG5408/ADG658/ADG1406/ADG1606。 ADG528 是 4 通道／8 通道故障防護類比多工器。 此元件採用一系列的 N 通道、P 通道和 N 通道 MOSFET 結構。 ADG5408 是高電壓閂鎖效應防護的 8 通道多工器。 ADG658 是 8 通道 CMOS +3/+5 V、±5 V 低電壓多工器。 ADG1406 與 ADG1606 皆為適用於 3.3 V、5 V 和 12 V 的 16 通道 iCMOS® 多工器。

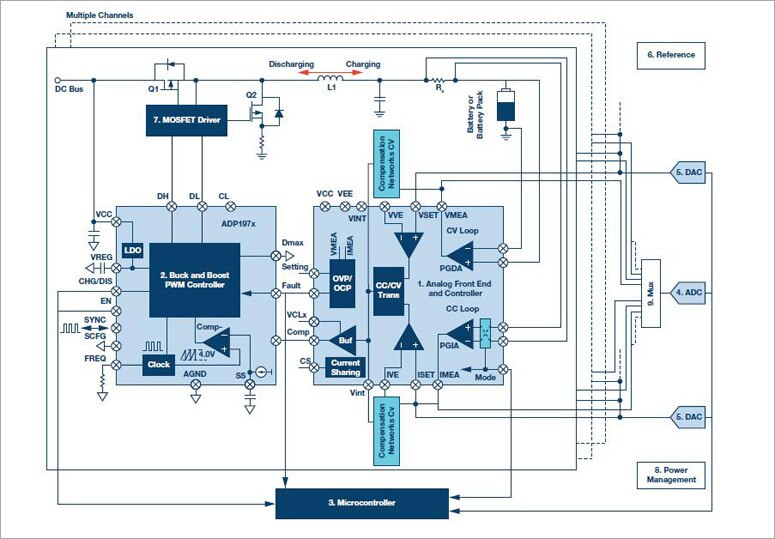

系統方塊圖
