iCoupler® 數位隔離器

iCoupler® 數位隔離器

二十多年來，ADI 一直處於數位隔離技術的領先地位，透過開創性的 iCoupler® 數位隔離 IC 和 BGA 數位隔離 µModule，開創並改變了這個領域。

作為全球領導廠牌，我們已經提供了超過 60 億個獨特通道，這體現了我們對創新的承諾。在工業 4.0、電動車、數位醫療的動態變化環境中，ADI 被視為電氣與電子領域之間介接的專家。

應用範圍廣泛

  • 醫療裝置
  • 電源供應器
  • 儀器裝置
  • 網路設備
  • 計量
  • 照明及大樓控制
  • 馬達驅動
  • 太陽能／風能
  • 通訊
  • 工業現場匯流排
  • 汽車
  • 工業製程控制

數位隔離技術


ADI 提供小巧、穩固且可靠的整合式解決方案，能克服客戶在通訊協定傳輸上的難題。我們提供豐富的解決方案組合，涵蓋隔離式現場匯流排 (RS-485、CAN、LVDS) 和周邊裝置通訊 (I2C、USB、SPI、RS-232)。

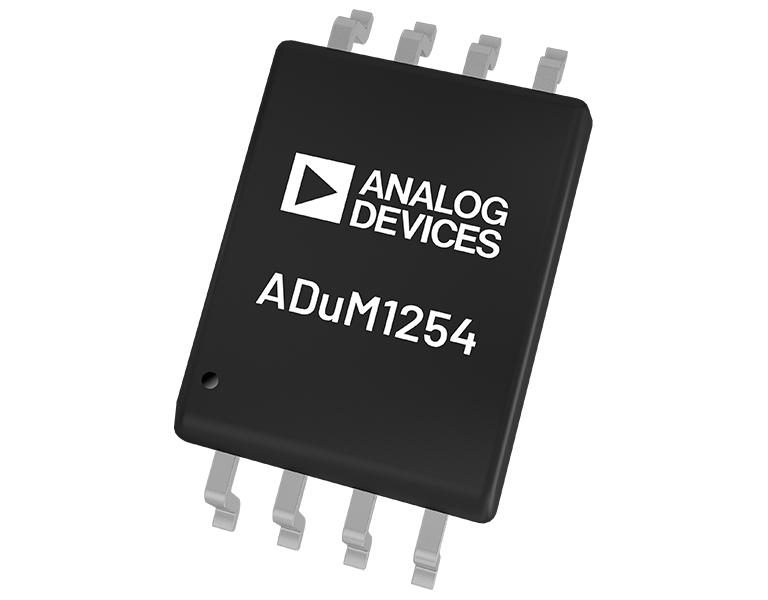

I2C 隔離器

Analog Devices 的隔離式 I2C 隔離器使用 iCoupler® 晶片級變壓器技術，為隔離式 I2C 介面提供全面支援。與光耦合器相比，此技術提供卓越的功能效能、更小的尺寸、更低的功耗。ADI 的 I2C 隔離式元件非常適合隔離式 I2C/SMBus 介面、電池管理系統、馬達控制系統、乙太網路供電等應用。

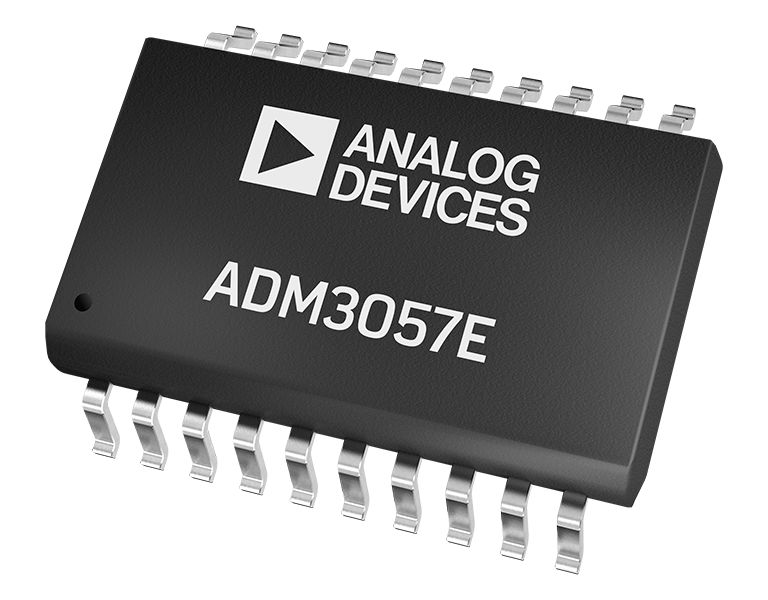

隔離式控制器區域網路 (CAN)

ADI 隔離式控制器區域網路 (CAN) 收發器可在資料層鏈路、硬體通訊協定 (例如內嵌於某些 ADI 的 Blackfin® 處理器中) 與 CAN 匯流排實體佈線之間提供差動實體層介面。ADI 的產品組合包括內建 iCoupler® 和 isoPower® 隔離技術的收發器，因此能提供現成的全隔離式 CAN PHY。

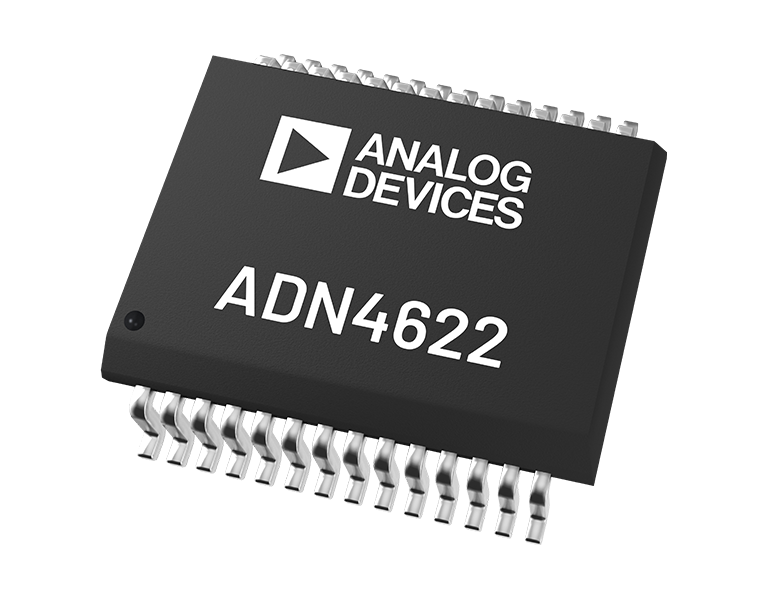

隔離式 LVDS

Analog Devices 隔離式 LVDS (低電壓差動訊號) 元件採用 Analog Devices, Inc. 的 iCoupler® 技術，針對高速操作進行了增強。這些強大的高速插入式隔離器每通道支援高達 2.5 Gbps，可設定為支援高達 10 Gbps 的頻寬。不同於昂貴的光纖、解串列鏈路或客製化解決方案，ADI 的 Gigaspeed 數位 LVDS 隔離器符合 TIA/EIA-644-A 標準，為各種應用提供整合式高效能隔離，包括類比前端、處理器間通訊、視訊和影像數據，以及用於 LVDS 或 CML 訊號鏈的板卡或纜線介面。

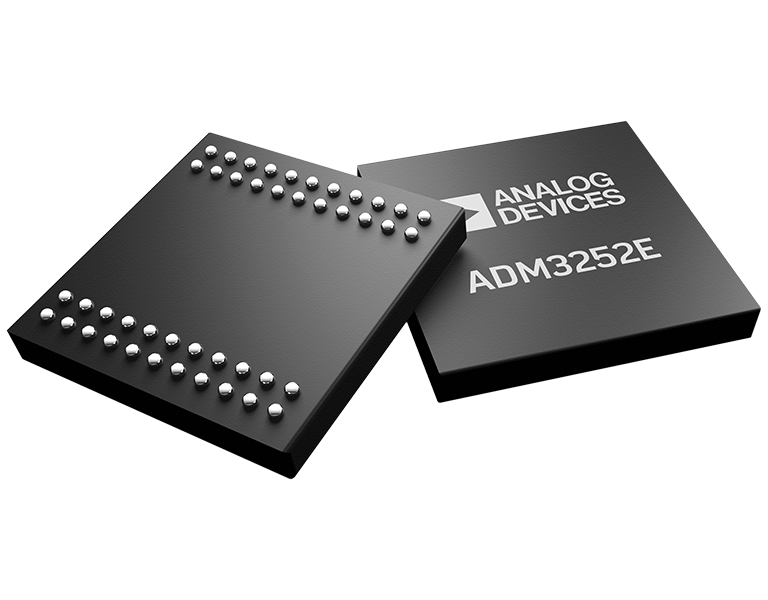

隔離式 RS-232

由 TIA/EIA-232-F 定義的隔離式 RS-232 透過簡單的無端接纜線，以高達 1 Mbps 的速度傳輸資料。Analog Devices 提供隔離式 iCoupler® 和 μModule® RS-232 收發器，可消除接地迴路、防止電壓尖波和暫態，並提供整合式 DC/DC 轉換器。iCoupler 技術可在高雜訊環境中確保可靠的電源和訊號隔離，同時最小化 PCB 佔用空間。μModule RS-232 收發器提供無需外部元件的隔離式解決方案，可提供高達 1 W 的額外電力。

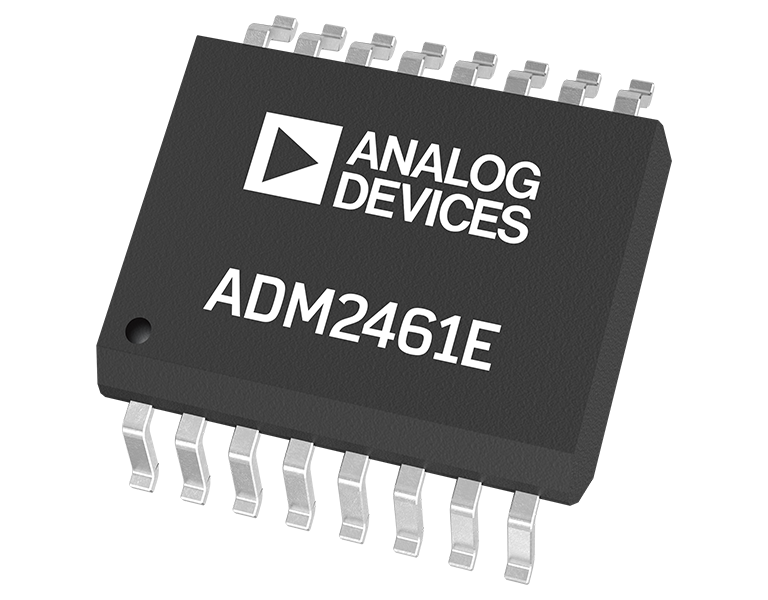

隔離式 RS-485

ADI 的隔離式 RS-485 元件由 TIA-485-A/EIA-485-A 定義，支援 2 線匯流排上最多 256 個節點，為長距離高速通訊提供優異的雜訊耐受性。Analog Devices 的 RS-485/RS-422 隔離式收發器非常適合工業現場匯流排、Modbus、PROFIBUS®、製程控制、大樓自動化、馬達控制應用。ADI 隔離型 RS485 產品系列提供半雙工或全雙工型號，並具有延伸溫度範圍、超低偏斜、增強型驅動能力、完整的失效安全保護、熱抽換支援、低電壓邏輯介面、整合式端子，以及針對 IEC 突波、EFT、ESD、過壓故障的強大 EMC 保護選項。

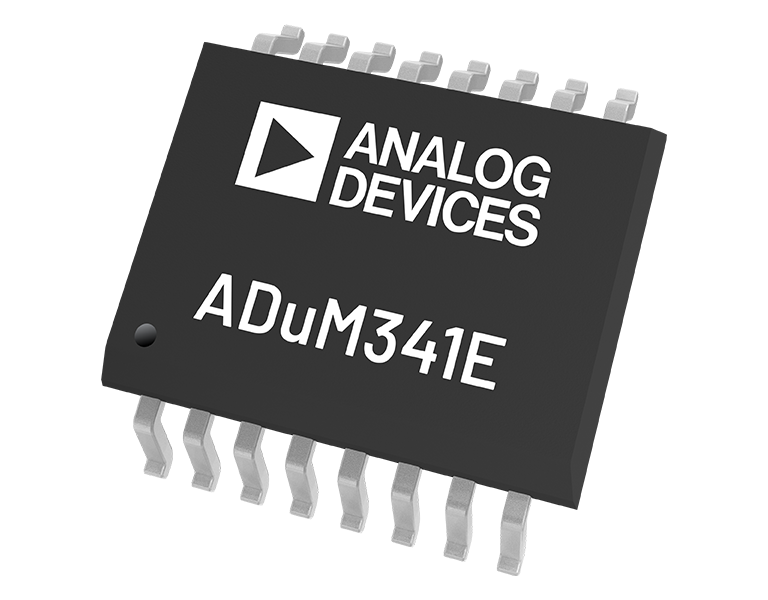

SPI 隔離器

SPI (序列周邊介面) 是一種廣泛使用的介面，可連接微控制器與感測器、ADC、DAC、SRAM 等周邊裝置 IC。Analog Devices 提供隔離式 SPI 數位隔離器，支援這種同步、全雙工的控制器周邊裝置介面。這些元件採用 ADI 的 iCoupler® 技術打造，覆蓋區小、易於整合、速度快、資料完整性高。整合式隔離 µModule 無需外部元件，可提高效能並節省電路板空間。這些 ADI SPI 隔離器非常適合用於不同接地電位或大共模暫態的通訊，這在工業 PLC 和數據採集系統中是典型的應用。

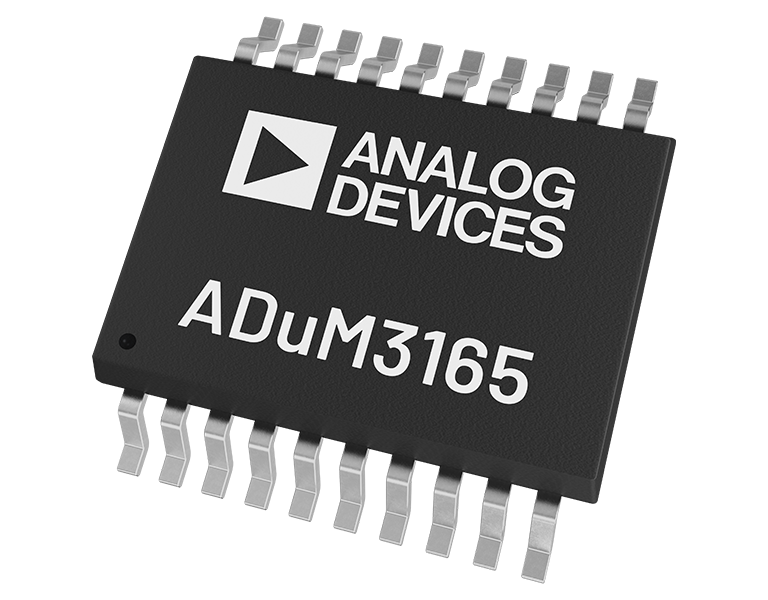

USB 隔離器

USB 隔離器可保護主機 (例如 PC) 與其周邊裝置之間的通訊介面。Analog Devices 使用 iCoupler® 數位隔離技術，提供數據傳輸率為 1.5 Mbps、12 Mbps、480 Mbps 的 USB 2.0 相容元件，提供 EMC 保護、安全隔離，並減少設計尺寸、時間、系統成本。電流隔離式 USB μModule® 收發器將 USB 介面與隔離式 DC/DC 轉換器整合，提供高達 2.5 W 的隔離式電力、±15 kV 的 ESD 保護。這些透明 USB 數位隔離器非常適合醫療和工業應用中的主機、集線器、匯流排分離器、周邊裝置。

隔離式電源轉換


isoPower® 晶片級變壓器可降低設計複雜性、最佳化電源解決方案。μModule 元件打造的解決方案能提供額外的隔離式輔助電力。相較於傳統的光耦合器選項，隔離式放大器可協助電源供應器工程師提升速度，並改善溫度和暫態響應。類比數位轉換器 (ADC) 可促成精密的馬達驅動系統架構。

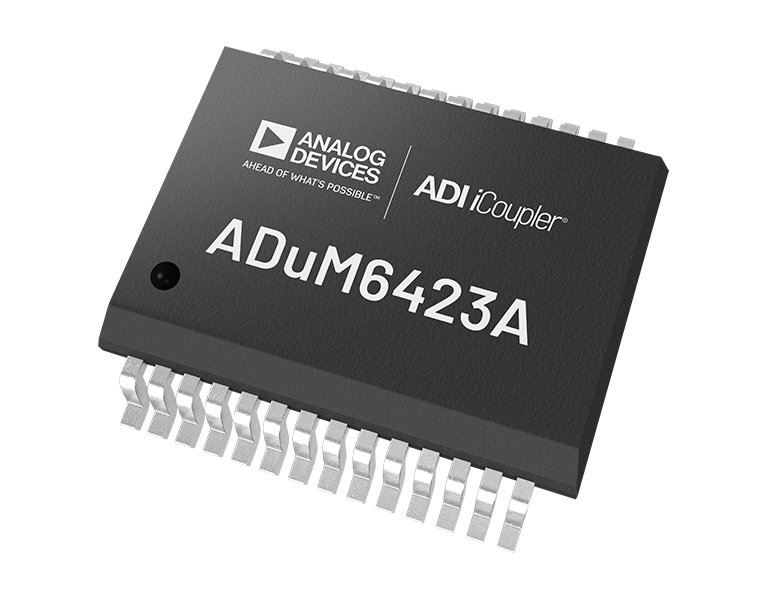

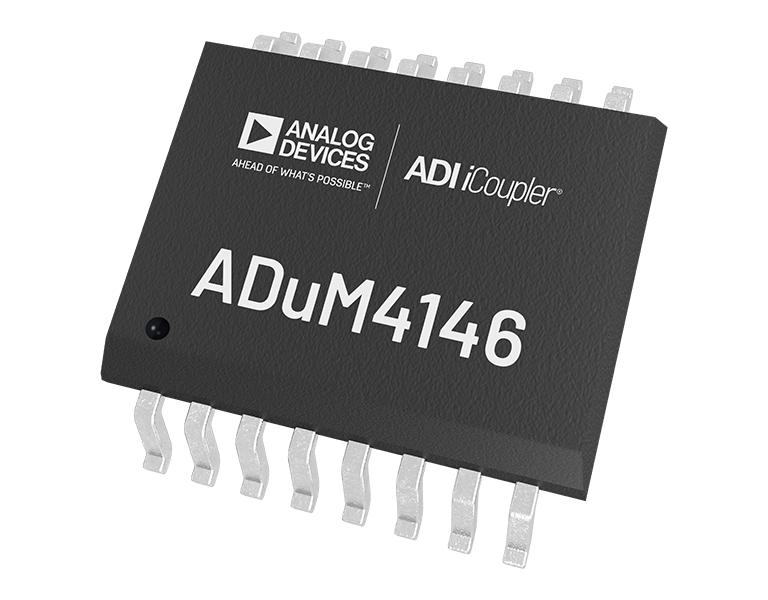

隔離式閘極驅動器

Analog Devices 的小型隔離式閘極驅動器是專為滿足 SiC (碳化矽)、GaN (氮化鎵) 功率開關所需的高切換速度和緊湊的系統尺寸而設計，同時能可靠地控制高側、低側開關的 IGBT 和 MOSFET 配置。這些驅動器採用 ADI 的 iCoupler 隔離和高速 CMOS 技術，提供超低傳播延遲、出色的共模暫態耐受性 (CMTI)。其高脈衝傳真度架構可提高馬達的功率效率，卓越的定時效能穩定性可減少太陽能逆變器中的電壓失真、諧波、輸出功率含量。

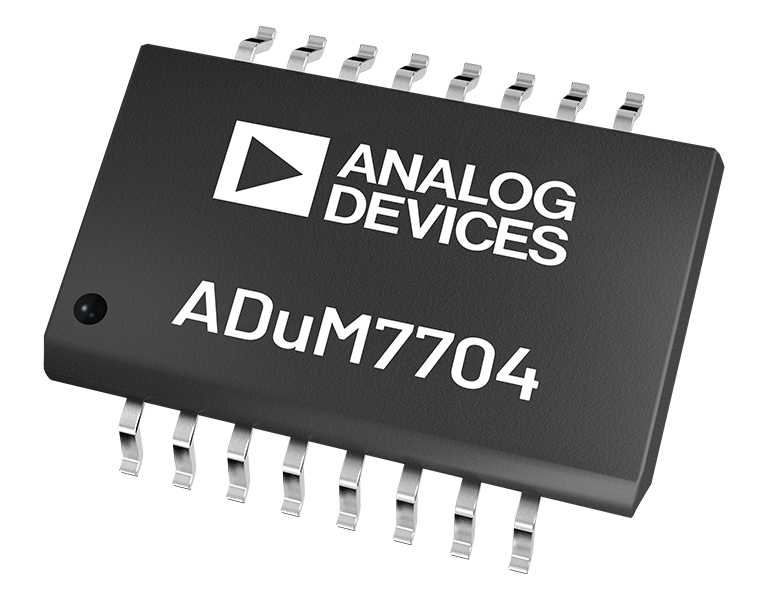

隔離式類比數位轉換器

作為資料轉換器的領導供應商，Analog Devices 不斷推出可驅動系統架構的新型 A/D 轉換器 (ADC)。在馬達控制領域，ADI 的轉換器能解決電流和電壓監測、光學編碼器回授、解角數位轉換的挑戰。這款具有 3.75 kV 隔絕電壓的隔離式 ADC 體現了 ADI 在效能、整合方面的進步，簡化了設計工作。

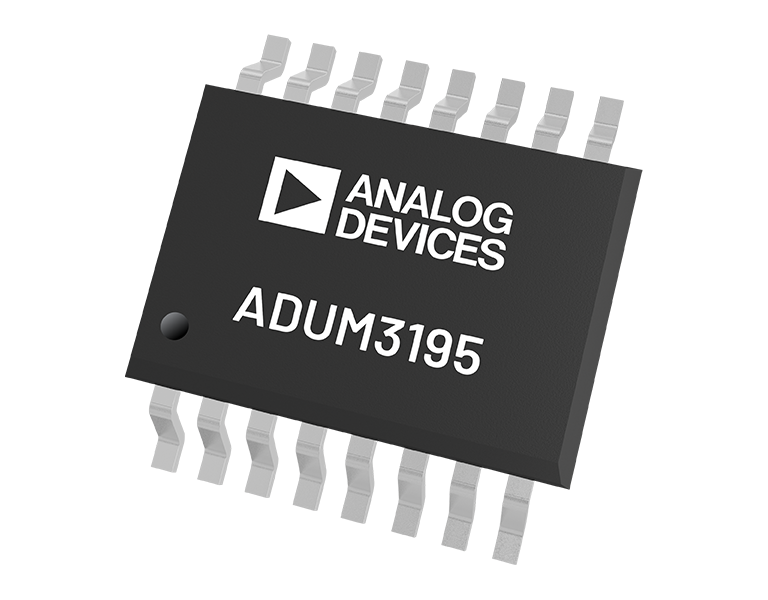

隔離放大器

隔離放大器為電源供應器設計人員提供了光耦合器和並聯穩壓器的高效能單晶片替代方案。Analog Devices 的 ADuM3190、ADuM4190 隔離式誤差放大器具有 400 kHz 頻寬，25°C 時典型初始準確度為 0.5%，-40°C 至 +125°C 範圍內總準確度為 1%。這些放大器可為 AC-DC、DC-DC 電源供應器製造商提供更高的速度、更寬的工作溫度範圍、五倍的暫態響應改進。

isoPower

Analog Devices 的 isoPower® 技術使用自行研發的 iCoupler® 晶片級變壓器，將隔離式 DC-DC 轉換器與資料隔離整合在一起。這為設計人員提供了高成本效益、緊湊且可靠的光耦合器替代方案，已出貨超過十億個通道，確保在各種應用中安全、輕鬆地實作。

隔離式資料與 µModule


ADI 的 iCoupler 數位隔離器可促成穩健的解決方案，且可靈活搭配多達六個通道。產品符合嚴格的安全標準，包括使用本質安全且經過認證的數位隔離器來隔離 IS-IS。此外，也提供 AEC Q100 汽車認證款式。µModule (微模組) 無需外接元件，便能提供完整的數位電流隔離。

標準數位隔離器

Analog Devices 的數位隔離器提供穩健的解決方案，磁性隔離的 iCoupler 產品最多可提供 6 個通道。這些產品符合嚴格的安全標準，包括針對危險區域的 IS-IS 本質安全認證，也提供汽車認證版本。這些隔離器採用 iCoupler® 和 isoPower® 技術，可實現靈活的設計，免受光耦合器所帶來的限制。

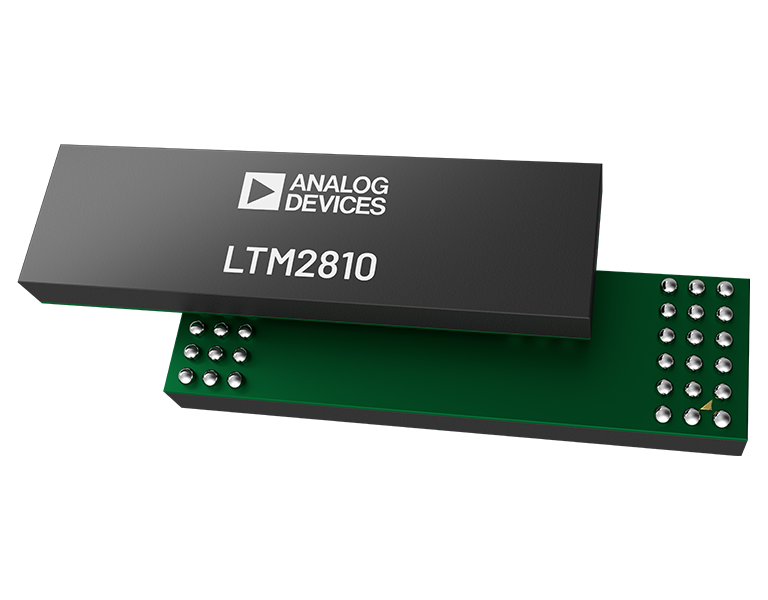

µModule 隔離式收發器

Analog Devices 的 µModule 隔離式收發器可針對數位序列介面提供穩健的電流隔離，例如 SPI、I2C、RS-485/RS-422、RS-232、USB。這些元件使用乙太網路變壓器、耦合電容或嵌入式電感進行隔離。它們易於配置、EMI 敏感度低、雜訊極小，並具有高雜訊耐受性，可實現可靠的訊號完整性。整合式 µModule 技術將電感式／磁隔離、離散元件、IC 和電源結合在單一 PCB 上，支援各種應用，並具有高達 3500 V rms 的隔離和一致的穩健性。
