Analog Devices Inc

HMC774ALC3B MMIC 雙平衡混頻器

Analog Devices 的 7 GHz 至 35 GHz 混頻器，適用於電信、無線電及測試設備應用

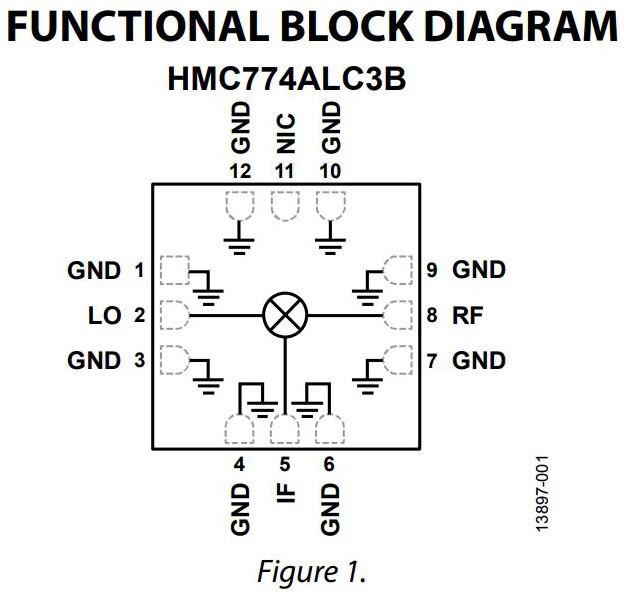

Analog Devices 的 HMC774ALC3B MMIC 雙平衡混頻器影像 ADI 的 HMC774ALC3B 是一般用途、雙平衡混頻器，可當作升頻或降頻轉換器，介於 7 GHz 至 34 GHz 之間。此混頻器無需使用外接元件或匹配電路。HMC774ALC3B 的最佳化平衡不平衡轉換器結構能提供極佳的 LO 至 RF 和 LO 至 IF 隔離。此混頻器在LO 驅動位準大於 15 dBm 時具有最佳操作。HMC774ALC3B 無需打線接合，能使用表面黏著製造技術，並且非常適合電信、無線電及測試設備應用。

特點
  • 被動式：無需 DC 偏壓
  • 輸入 IP3：20 dBm 典型、降頻轉換器
  • LO 至 RF 隔離：30 dB (典型)
  • 寬廣的 IF 頻寬：DC 至 8 GHz
  • 12 個端子、陶瓷、3 mm × 3 mm、無引線晶片載體
  • 溫度範圍：-40°C 至 +85°C
  • ESD 靈敏度：Class 1C (1.5 kV) HBM

應用

  • 電信
  • 無線電
  • 測試設備

HMC774ALC3B MMIC Double Balance Mixer

圖片製造商零件編號說明混頻器數增益雜訊指數現有數量價格查看詳情
IC MMIC MIXER GAAS 12SMDHMC774ALC3BIC MMIC MIXER GAAS 12SMD1--7 - 即時供貨$924.31查看詳情
發佈日期： 2018-05-07
