超小型產品系列

Amphenol RF 提供數重超小型連接器產品，包含 Amphenol 小型同軸 (AMC)、第 4 代 Amphenol 小型同軸 (AMC4)、Amphenol 微型同軸 (AMMC)，適合多種需要緊湊型解決方案的應用。

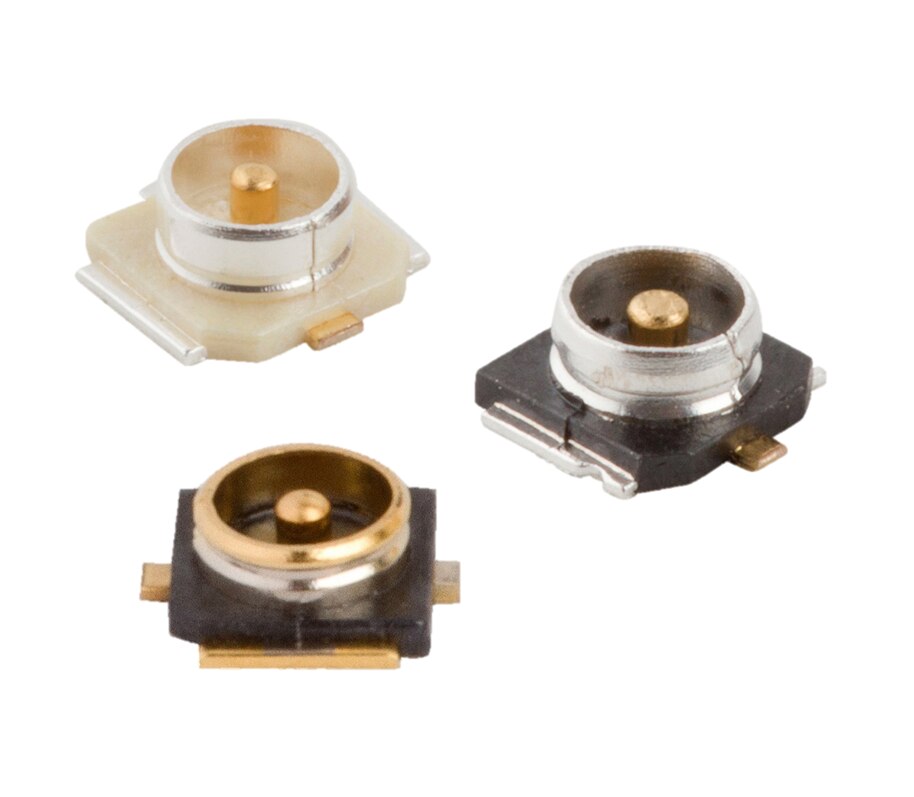

AMC、AMMC、AMC4 超小型連接器系列是薄型 PCB 產品，具有超小的板覆蓋區。此系列用於有 50 Ω 阻抗值需求的應用，效能介於 DC 至 6 GHz。超小型連接器的配接樣式為扣入式，達到安全性和輕鬆配接。

特點和優點

輕鬆扣入式配接／斷開
超薄型
小型覆蓋區
100% 相容於業界標準選項
提供安裝工具

應用

RFID
筆記型電腦
遠端量測設備
藍牙
GPS
手持式和可攜式元件

超小型系列清單
電氣	AMC	AMC4	AMMC
阻抗值	50 Ohm	50 Ohm	50 Ohm
頻率範圍	DC 至 6 GHz	DC 至 6 GHz	DC 至 6 GHz
額定電壓	60 V RMS 最大連續	60 V RMS 最大連續	60 V RMS 連續
介電耐受電壓	200 VRMS 最大	200 VRMS 最大	200 VRMS 最小
DC 至 3 GHz	1.3 (-18 dB) 最大	1.3 (-18 dB) 最大	1.3 (-18 dB) 最大
3 至 6 GHz	1.4 (-16 dB) 最大	1.4 (-16 dB) 最大	1.4 (-16 dB) 最大
絕緣電阻	500 MΩ 最小
中心接觸電阻	20 mΩ 最小	20 mΩ 最小	20 mΩ 最小
外部接觸電阻	10 mΩ 最小	10 mΩ 最小	10 mΩ 最小
功率處理	14 W @ 1 GHz @ 25°C
環保	AMC	AMC4	AMMC
溫度範圍	−40°C 至 +90°C	−40°C 至 +90°C	−40°C 至 +90°C
機械結構	AMC	AMC4	AMMC
配接次數	最少 30 次	最少 30 次	最少 30 次
配接機制	扣入式	扣入式	扣入式

AMC
AMC4
AMMC

Amphenol 小型同軸 (AMC) 超小型連接器系列：

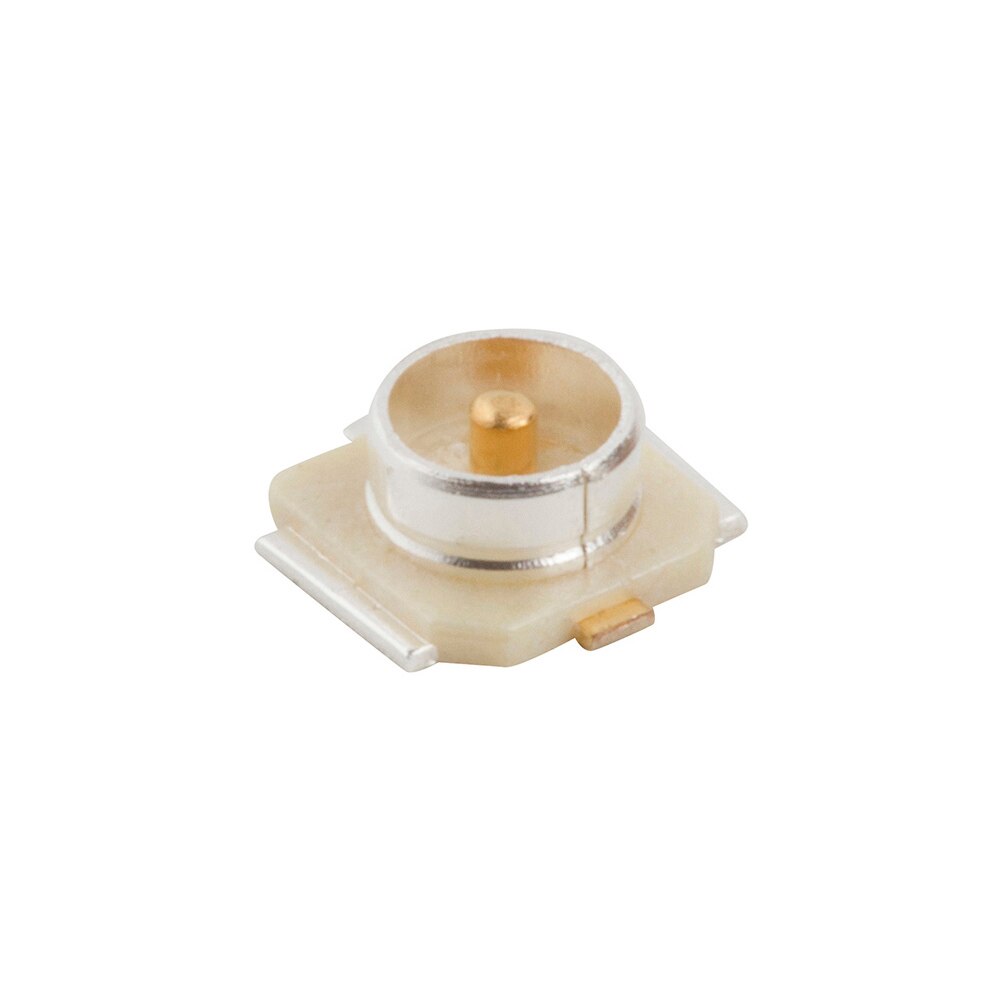

AMC 連接器系列採用薄型設計 (高度為板上 2.5 mm)，具有超小板覆蓋區 (3 mm x 3 mm)。此系列用於有 50 Ω 阻抗值需求的應用，效能介於 DC 至 6 GHz。 AMC 連接器的配接樣式為扣入式連接／斷開，達到安全性和輕鬆配接，並且 100% 相容於 Hirose U.FL 和 IPEX MHF 系列。

AMC 連接器清單
	AMC 連接器查看所有 AMC 連接器

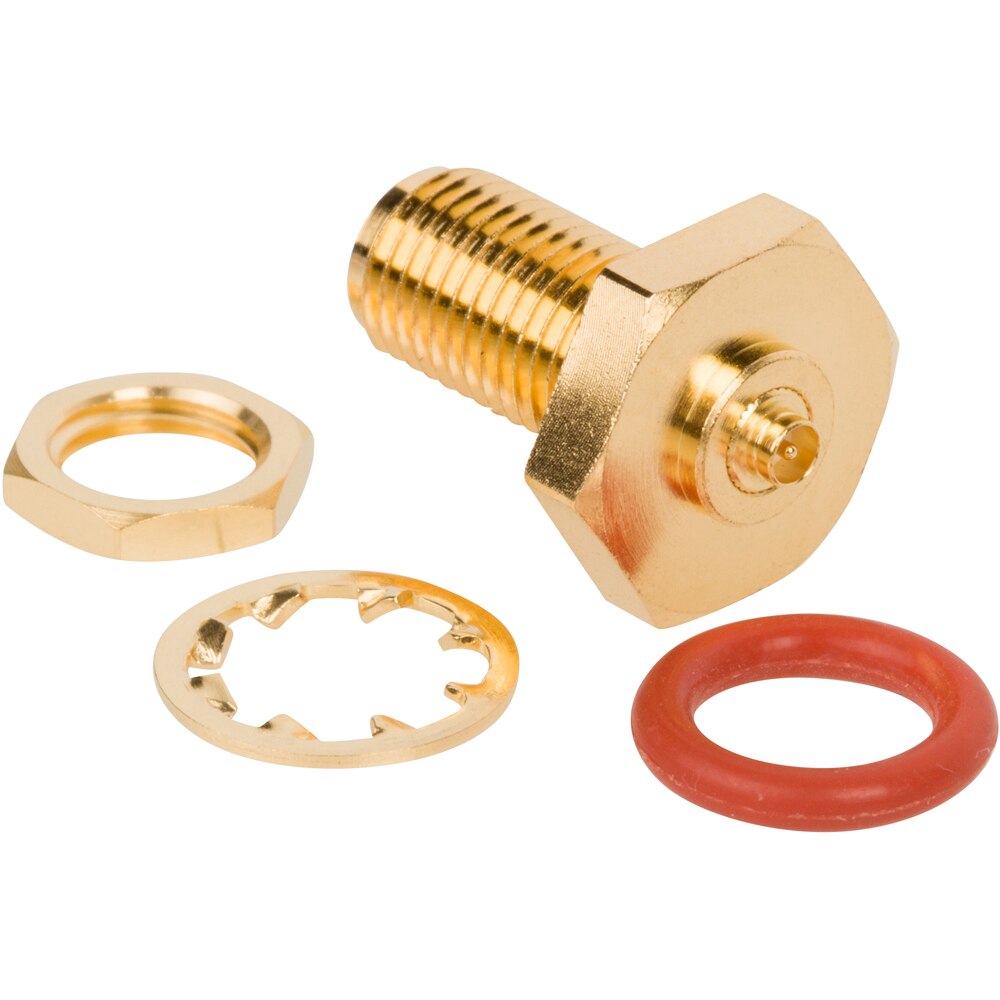

	AMC 配接器 AMC 對 BNC 配接器 AMC 對 MMCX 配接器 AMC 對 N 型配接器 AMC 對 RP-SMA 配接器 AMC 對 SMA 配接器 AMC 對 TNC 配接器

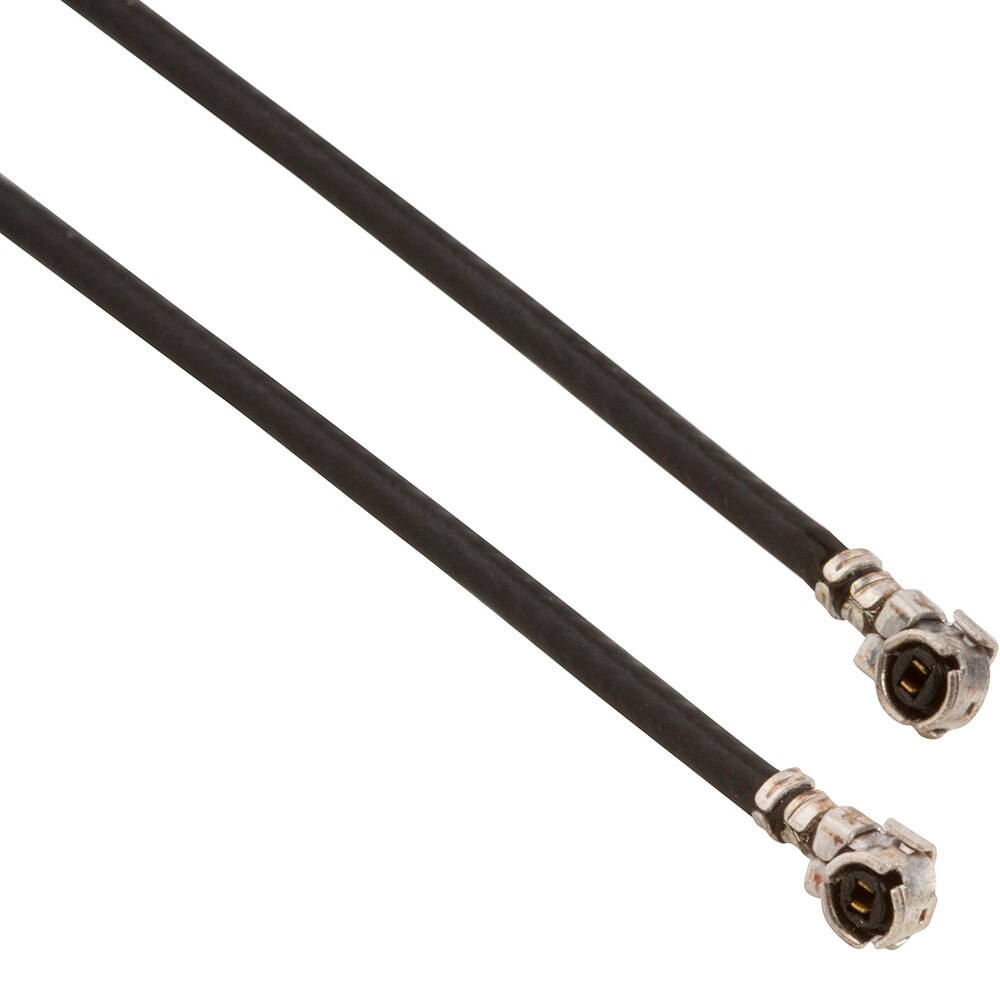

	AMC 纜線組件 AMC 對 AMC 纜線組件 AMC 對 BNC 纜線組件 AMC 對 FAKRA 纜線組件 AMC 對 MCX 纜線組件 AMC 對 N 型纜線組件 AMC 對 RP-TNC 纜線組件 AMC 對 RP-SMA 纜線組件 AMC 對 SMA 纜線組件 AMC 對 TNC 纜線組件 AMC 對無端接纜線組件查看所有 AMC 纜線組件

Amphenol 小型同軸薄型 (AMC4) 超小型連接器系列：

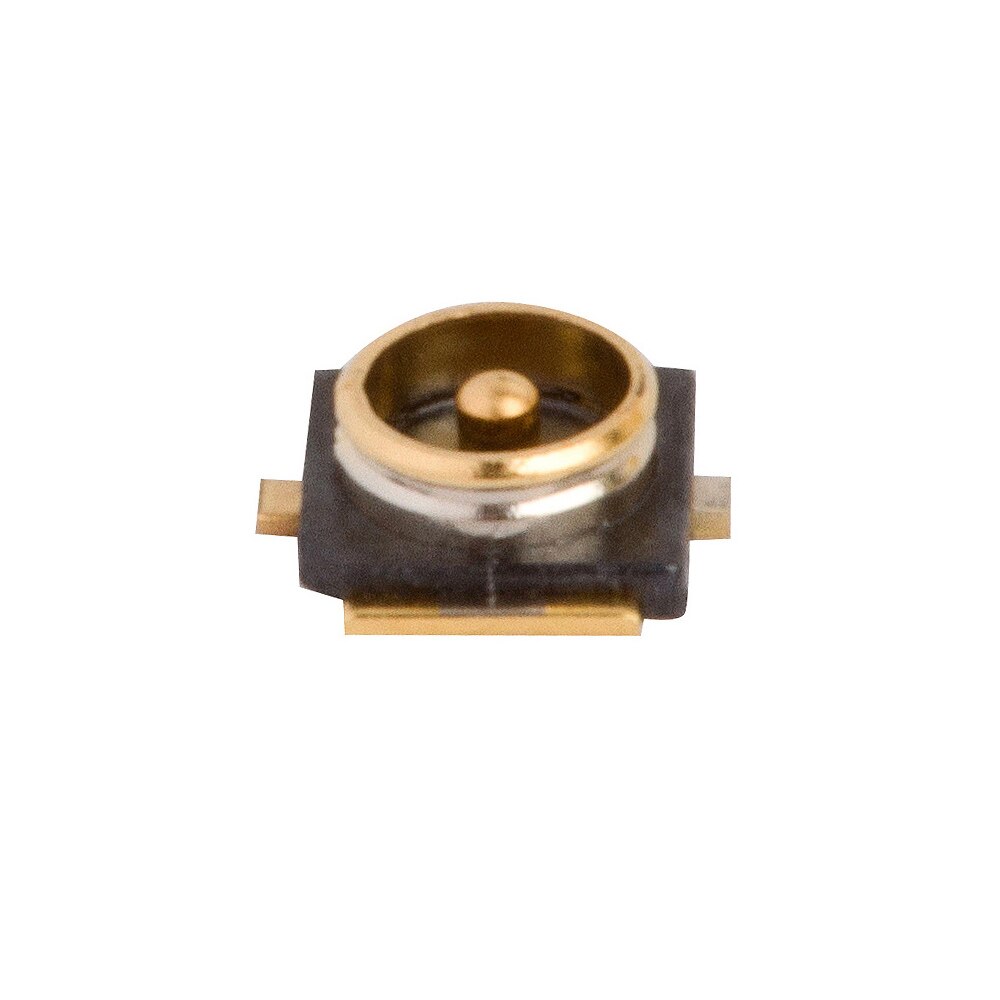

AMC4 連接器系列採用薄型設計 (高度為板上 0.6 mm)，具有超小板覆蓋區 (2 mm x 2 mm)。此系列用於有 50 Ω 阻抗值需求的應用，效能介於 DC 至 6 GHz。 AMC4 連接器的配接樣式為扣入式連接／斷開，達到安全性和輕鬆配接，並且 100% 相容於 IPEX MHF4 系列。

AMC4 連接器清單
	AMC4 連接器查看所有 AMC4 連接器

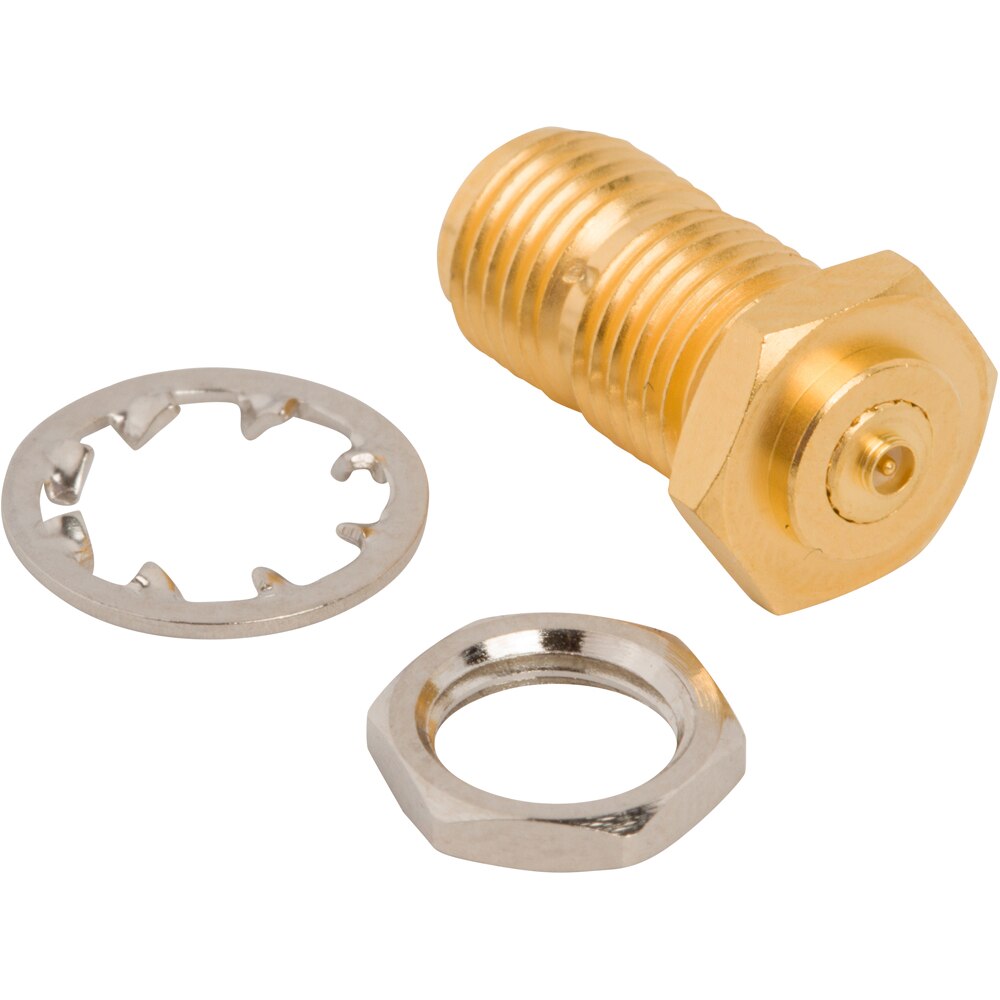

	AMC4 配接器 AMC 對 TNC 配接器

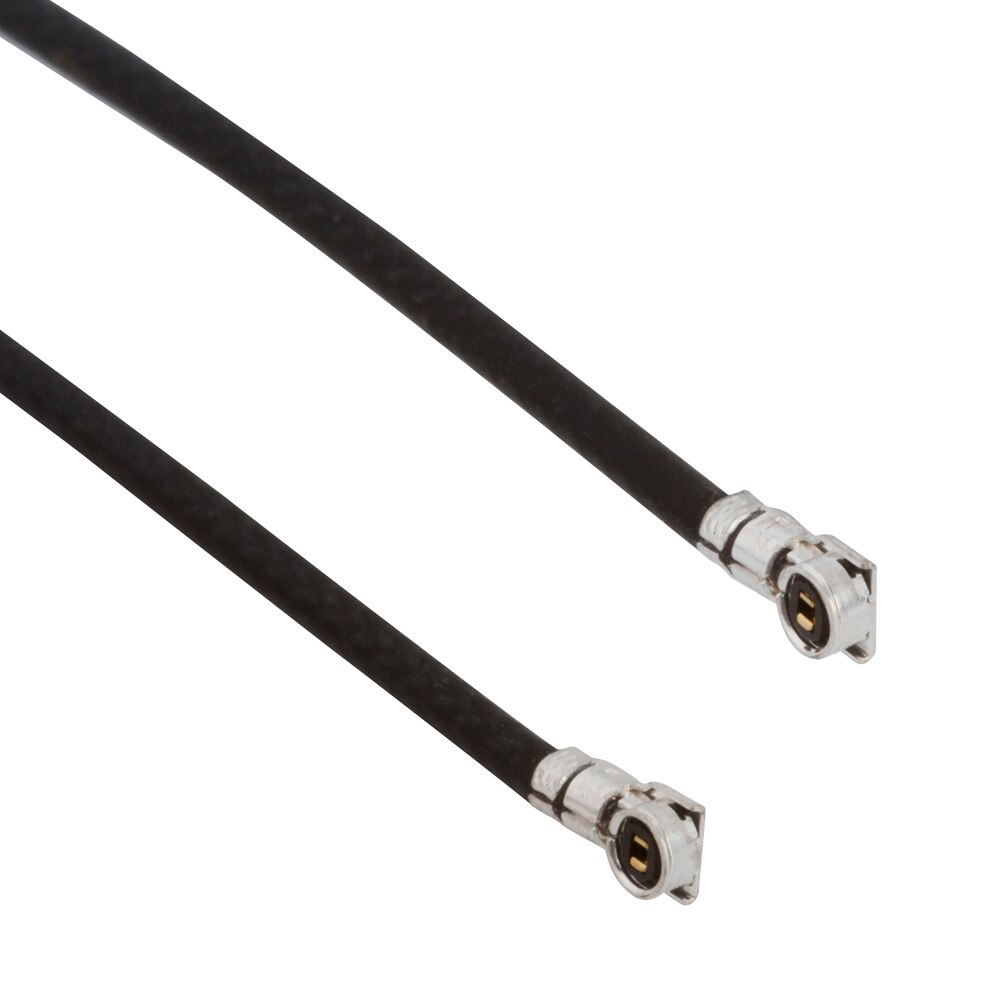

	AMC4 纜線組件 AMC4 對 AMC4 纜線組件 AMC4 對 FAKRA 纜線組件 AMC4 對 RP-SMA 纜線組件 AMC4 對 SMA 纜線組件查看所有 AMC4 纜線組件

Amphenol 小型同軸 (AMMC) 超小型連接器系列：

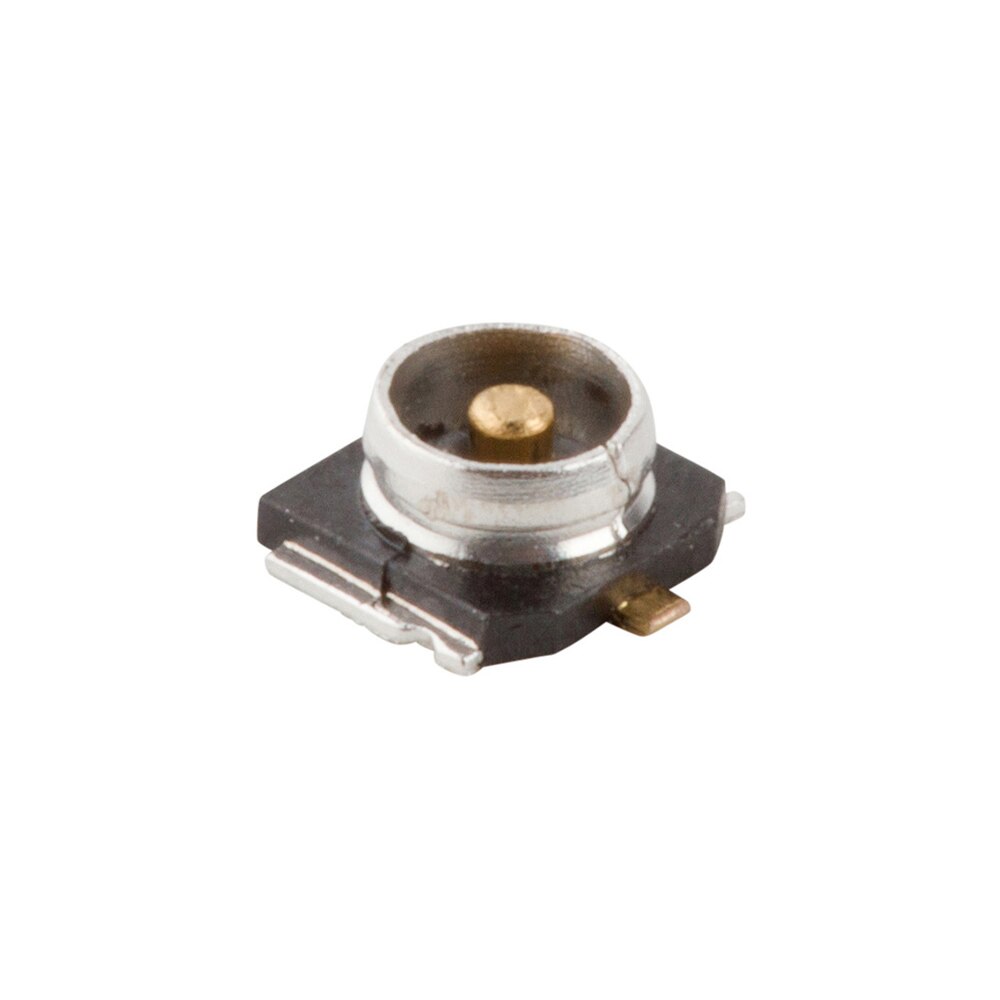

AMMC 連接器採用薄型設計 (配接高度為 1.4 mm)，具有超小覆蓋區 (2 mm x 2 mm)。此系列用於有 50 Ω 阻抗值需求的應用，效能介於 DC 至 6 GHz。 AMMC 連接器的配接樣式為扣入式連接／斷開，達到安全性和輕鬆配接，並且 100% 相容於 Hirose W.FL 和 IPEX MHF III 系列。

AMMC 連接器清單
	AMMC 連接器查看所有 AMC 連接器
	AMMC 配接器 AMMC 對 SMA 配接器

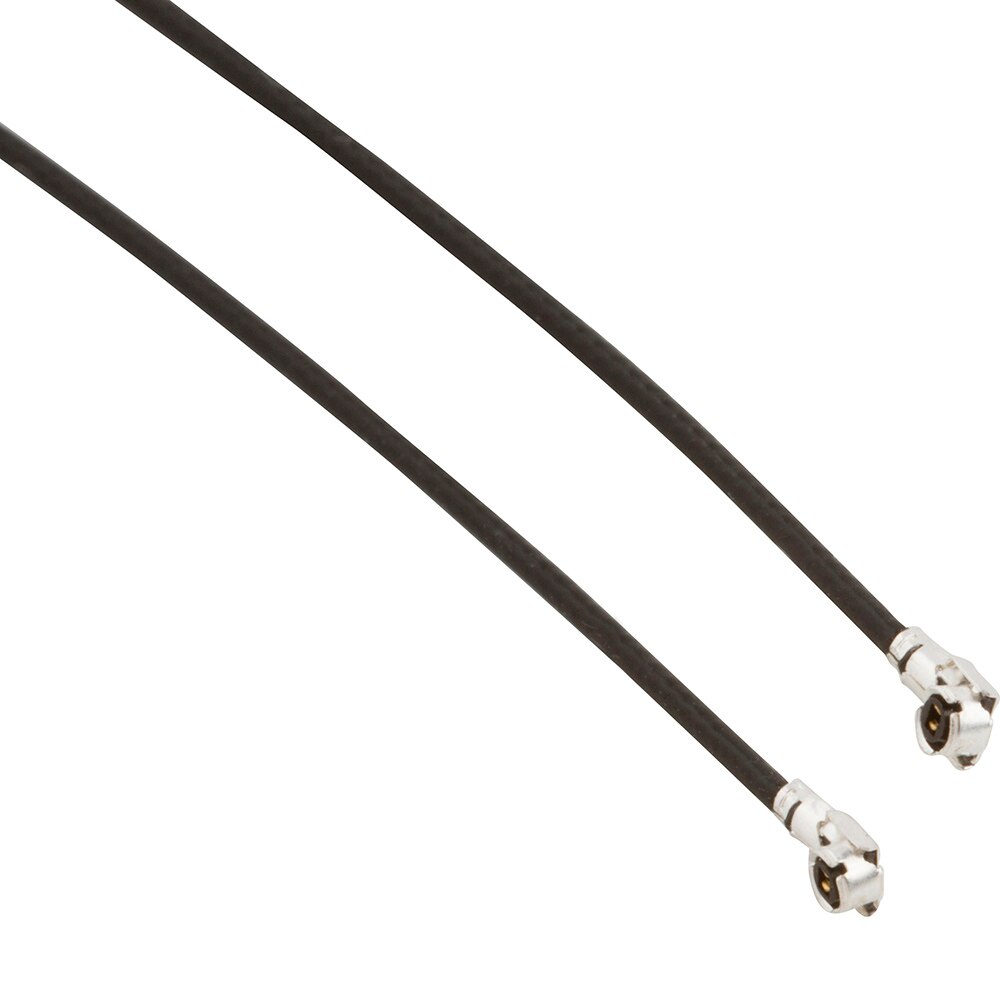

	AMMC 纜線組件 AMMC 對 AMMC 纜線組件查看所有 AMMC 纜線組件
