最佳且最豐富的寬頻互連產品高密度 RF 連接能力，讓世界享受更高解析度
應用
  • 高解析度傳輸
  • 監視系統
  • 視訊路由和分配
  • 行動廣播設備
  • 音訊／視訊切換裝置
  • 數位電子看板
  • Ultra HD 和 4K 電視

Amphenol RF 互連元件能拓展廣播技術的未來發展。 由於娛樂產業對頻寬需求的提升，優異的同軸產品可支援最新的高解析度傳輸系統，並且保證提供高效能的可靠訊號。

Amphenol RF 提供完整的 75 Ohm RF 產品系列，非常適合廣播應用，包括 BNC、Mini-BNC 和 1.0/2.3 DIN 連接器，以及支援高達 12 Gb/s 數據傳輸率的 Amphenol HD-BNC 系列。

此外，其互連元件能讓廣播工程師克服任何 RF 設計所面臨的空間限制。 請參閱下表比較 BNC、1.0/2.3、Mini-BNC 和 HD-BNC 介面之間的密度差異，並點選任一介面查看 Amphenol RF 的產品項目。

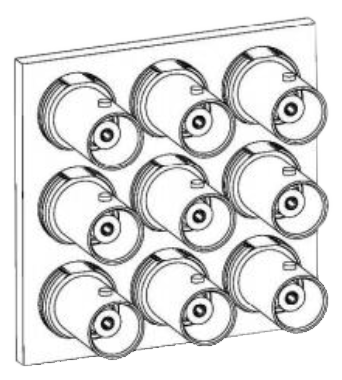

BNC - 間距 15.5 mm

焦點產品

112740-13 75 Ohm BNC 隔板式插孔非常適合高效能視訊應用。 其末端裝接端子可在注重面板面積的高密度應用中節省空間。 採用業界標準設計，具有高效能鍍金主體和 PTFE 絕緣體，可支援迴流焊接。
Amphenol RF BNC 隔板式插孔
112740-13 產品頁面


BNC 連接器

BNC 產品系列是小型、快接／快速斷開 RF 連接器。 此元件在母端連接器上具有兩個卡口式接片，僅需將耦合螺帽轉四分之一圈，即可達到鎖定。 BNC 的設計可因應多種業界標準纜線，包括各大製造商提供的所有標準 75 Ohm 廣播視訊纜線。

特點及優點

  • 卡口式耦合可確保確閉鎖緊，並且快速輕鬆地達到連接器的配接與斷開
  • 真正 75 Ohm 連接器，其設計符合 SMPTE 回波損耗要求
  • 有提供耐用的高溫 PTFE 絕緣體和低成本 Delrin 介電質。

本公司在近期重新設計以下 75 Ohm BNC 插頭，提供高達 6 GHz 的優異效能

零件編號 說明
112951-11 BNC 直式接壓插頭，適用於 734A、B1505A 112951-11 產品頁面
112955-11 BNC 直式接壓插頭，適用於 B1855A、B8218112955-11 產品頁面
112957-11 BNC 直式接壓插頭，適用於 B1694A 112957-11 產品頁面
Amphenol RF BNC 直式插孔
直式插孔 		Amphenol RF BNC 直式插頭
直式插頭 		Amphenol RF BNC 直角插孔
直角插孔 		Amphenol RF BNC 直角插頭
直角插頭

查看所有 BNC 連接器



BNC 配接器

本公司推出多種 75 Ohm BNC 同軸配接器，提供跨系列和系列內配置。 這些同軸配接器經過精心設計，適合高效能視訊應用，並且提供低回波損耗，可達到快速 3 Gb/s 數據傳輸率。

Amphenol RF BNC 對 BNC 配接器
BNC 對 BNC 		Amphenol RF BNC 對 HD-BNC 配接器
BNC 對 HD-BNC 		Amphenol RF BNC 對 1.0/2.3 配接器
BNC 對 1.0/2.3 		Amphenol RF BNC 對 F 型配接器
BNC 對 F 型

查看所有 BNC 配接器

  Amphenol RF BNC 廣播用纜線組件

BNC 廣播用纜線組件

本公司的新款 BNC 纜線組件系列包括 BNC 直式插頭對 BNC 直式插頭，以及BNC 直式插頭對 HD-BNC 直式插頭配置。 這些組件提供常見的英制和公制長度，並提供業界標準 Belden 1505A、1694A 和 1855A 纜線類型選項。

說明
BNC 直式插頭對 BNC 直式插頭、Belden 1505A BNC – BNC 1505A 產品頁面
BNC 直式插頭對 BNC 直式插頭、Belden 1694A BNC – BNC 1694A 產品頁面
BNC 直式插頭對 BNC 直式插頭、Belden 1855A BNC – BNC 1855A 產品頁面
BNC 直式插頭對 HD-BNC 直式插頭、Belden 1505A BNC – HDBNC 1505A 產品頁面
BNC 直式插頭對 HD-BNC 直式插頭、Belden 1694A BNC – HDBNC 1694A 產品頁面
BNC 直式插頭對 HD-BNC 直式插頭、Belden 1855A BNC – HDBNC 1855A 產品頁面
BNC 直式插孔對 HD-BNC 直式插頭、Belden 1855A BNC 插孔 – HDBNC 1855A 產品頁面
BNC 直式插孔對 HD-BNC 直式插頭、Belden 1694A BNC 插孔 – HDBNC 1694A 產品頁面
BNC 直式插孔對 1.0/2.3 直式插頭、Belden 1855A BNC – 1.0/2.3 Belden 1855A 產品頁面

查看所有 BNC 纜線組件

回到頁首

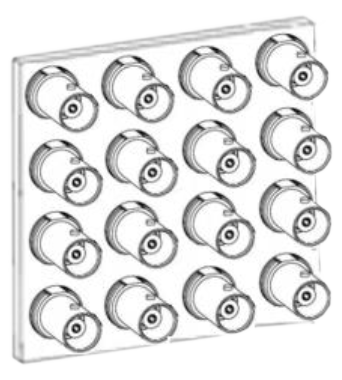

Mini-BNC - 間距 13.1 mm、密度 40%

焦點產品

031-70261 直式壓接插頭能提供高達 4 GHz 的傑出效能，非常適合高效能廣播應用，包括視訊路由和分配。
Amphenol RF Mini BNC 直式插頭
031-70261 產品頁面


Mini-BNC 連接器

Mini BNC 連接器系列提供原版 Amphenol 75 Ω BNC 的高效能和高度相容性。 Mini-BNC 介面具有更高的連接器密度，在相同面積上可提供多出 40% 的互連效果。

特點及優點

  • 使用同級最佳的 Telco DSC 纜線端子分配，提供相同的標準安裝加工
  • 75 Ω 能提供頻率提升空間同時匹配組抗
  • 卡口式鎖定耦合機制
Amphenol RF Mini BNC 直式插孔
直式插孔 		Amphenol RF Mini BNC 直式插頭
直式插頭 		Amphenol RF Mini BNC 直角插孔
直角插孔 		Amphenol RF Mini BNC 直角插頭
直角插頭

查看所有 Mini-BNC 連接器

回到頁首

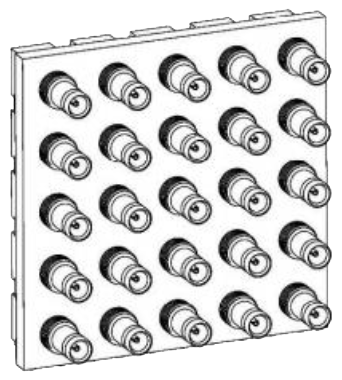

1.0/2.3 DIN - 間距 10 mm、密度 250%

焦點產品

282103-75 直式壓接插頭經過精心工程設計，適用於 75 Ω 廣播視訊應用，如高解析度視訊路由器、行動視訊裝置以及數位錄影機。
Amphenol RF DIN 直式插頭
282103-75 產品頁面


1.0/2.3 DIN 連接器

本公司提供完整的 75 Ohm 1.0/2.3 DIN 同軸連接器系列，非常適合高效能的 3 Gb/s HD/SDI 視訊應用。 DIN 連接器的尺寸比 BNC 連接器更小，常用於廣播產業，能在相同面積上達到最多四倍的訊號。

特點及優點

  • 創新的推拉耦合機致能快速輕鬆地進行配接和斷開
  • 75 Ohm 款式可在 3+ GHz 頻率下操作，符合 SMPTE 回波損耗要求
  • 符合 DIN 41626、DIN 47297、INFC 93569、INFC 93571 和 CECC 22230 的要求
  • 非常適合空間受限的高密度應用
Amphenol RF DIN 直式插孔
直式插孔 		Amphenol RF DIN 直式插頭
直式插頭 		Amphenol RF DIN 直角插孔
直角插孔 		Amphenol RF DIN 直角插頭
直角插頭

查看所有 1.0/2.3 連接器



1.0/2.3 配接器

本公司的 75 Ohm 1.0/2.3 廣播配接器，提供跨系列和系列內配置。 這些配接器的設計可在廣播應用中提供一致的電氣效能以及最佳化的機械耐用度。

Amphenol RF 1.0/2.3 對 1.0/2.3
1.0/2.3 對 1.0/2.3 		Amphenol RF 1.0/2.3 對 BNC
1.0/2.3 對 BNC 		Amphenol RF 1.0/2.3 對 HD-BNC
1.0/2.3 對 HD-BNC

查看所有 1.0/2.3 配接器



廣播用 1.0/2.3 DIN 纜線組件

本公司的 1.0/2.3 直式插頭對 BNC 直式插孔，以及 1.0/2.3 直式插頭對 HD-BNC 直式插頭纜線組件提供多種標準長度，包括 6、12、24、36 和 48 in，並且提供優異的訊號傳輸效能，適合廣播應用。

說明
1.0/2.3 直式插頭對 BNC 直式插孔、Belden 1855A 1.0/2.3 - BNC 插孔 Belden 1855A 產品頁面
1.0/2.3 直式插頭對 HD-BNC 直式插頭、Belden 1694A 1.0/2.3 - HD-BNC 插頭 Belden 1694A 產品頁面
1.0/2.3 直式插頭對 HD-BNC 直式插頭、Belden 1505A 1.0/2.3 - HD-BNC 插頭 Belden 1505A 產品頁面
1.0/2.3 直式插頭對 HD-BNC 直式插頭、Belden 1855A 1.0/2.3 - HD-BNC Belden 1855A 產品頁面

查看所有 1.0/2.3 纜線組件

回到頁首

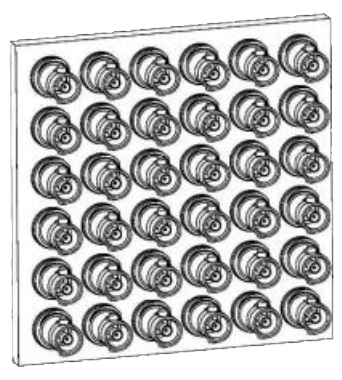

HD-BNC - 間距 8 mm、密度 400%

焦點產品

034-1026 HD-BNC 直式壓接插頭的設計可端接 Belden 1855A 纜線。 此小型耐用的設計，能提供真正 75 Ohm 效能，並且經過最佳工程設計，適合需達到完美傳輸的視訊應用。
Amphenol RF HD-BNC 直式插頭
034-1026 產品頁面


HD-BNC 連接器

HD-BNC 是突破性的產品，經過工程設計，擁有增強電氣和機械效能，具有令人信賴的傳統 BNC 推轉介面，能提供觸覺回饋和確閉鎖緊，達到快速且穩固的配接。 HD-BNC 產品系列提供真正 50 和 75 Ohm 效能，採用比傳統 BNC 連接器小 4 倍的覆蓋區。 HD-BNC 是廣播工程師值得信賴的解決方案，在最小巧的封裝中提供最高效能。

特點及優點

  • 密度是一般 BNC 的 4 倍
  • VSWR 或回波損耗：在 6 GHz 下最小為 30 dB（所有直式配置）
  • 完整的產品組合，包括校正套件、端子和精密配接器
  • 提供目視指示器確保配接
Amphenol RF HD-BNC 直式插孔
直式插孔 		Amphenol RF HD-BNC 直式插頭
直式插頭 		Amphenol RF HD-BNC 直角插孔
直角插孔 		Amphenol RF HD-BNC 直角插頭
直角插頭

查看所有 HD-BNC 連接器



HD-BNC 配接器

本公司提供完整的 HD-BNC 75 Ohm 同軸配接器系列，具有跨系列和系列內配置。 我們的 HD-BNC 配接器能讓您介接 BNC、HD-BNC、N 型和 1.0/2.3 連接器，同時保持高訊號完整性。

Amphenol RF HD-BNC 對 BNC
HD-BNC 對 BNC 		Amphenol RF HD-BNC 對 HD-BNC
HD-BNC 對 HD-BNC 		Amphenol RF HD-BNC 對 1.0/2.3
HD-BNC 對 1.0/2.3 		Amphenol RF HD-BNC 對 N 型
HD-BNC 對 N 型

查看所有 HD-BNC 配接器

  Amphenol RF HD-BNC 廣播用纜線組件

HD-BNC 廣播用纜線組件

本公司的新款 HD-BNC 纜線組件系列包括 HD-BNC 直式插頭對 HD-BNC 直式插頭，以及 HD-BNC 直式插頭對 BNC 直式插頭配置。 這些組件提供業界標準 Belden 1505A、1694A 和 1855A 纜線類型，並提供常見的英制和公制長度。

說明
HD-BNC 直式插頭對 HD-BNC 直式插頭、Belden 1505A HD-BNC - HD-BNC Belden 1505A 產品頁面
HD-BNC 直式插頭對 HD-BNC 直式插頭、Belden 1694A HD-BNC - HD-BNC Belden 1694A 產品頁面
HD-BNC 直式插頭對 HD-BNC 直式插頭、Belden 1855A HD-BNC - HD-BNC Belden 1855A 產品頁面
HD-BNC 直式插頭對 BNC 直式插頭、Belden 1505A HDBNC - BNC 1505A 產品頁面
HD-BNC 直式插頭對 BNC 直式插頭、Belden 1694A HDBNC - BNC 1694A 產品頁面
HD-BNC 直式插頭對 BNC 直式插頭、Belden 1855A HDBNC - BNC 1855A 產品頁面
HD-BNC 直式插頭對 BNC 直式插孔、Belden 1855A HDBNC - BNC 插孔 1855A 產品頁面
HD-BNC 直式插頭對 BNC 直式插孔、Belden 1694A HDBNC - BNC 插孔 Belden 1694A 產品頁面
HD-BNC 直式插頭對 1.0/2.3 直式插頭、Belden 1694A HD-BNC - 1.0/2.3 Belden 1694A 產品頁面
HD-BNC 直式插頭對 1.0/2.3 直式插頭、Belden 1505A HD-BNC - 1.0/2.3 Belden 1505A 產品頁面
HD-BNC 直式插頭對 1.0/2.3 直式插頭、Belden 1855A HD-BNC - 1.0/2.3 Belden 1855A 產品頁面

查看所有 HD-BNC 纜線組件

回到頁首
