靈活的板對板 RF 連接器解決方案

同軸連接器針對盲插應用提供理想的解決方案

Amphenol RF 板對板連接器解決方案採用小型、小覆蓋區設計，具有業界領先的浮動特性，可針對徑向和軸向錯位提供最大的容差，讓這些互連元件非常適合盲插應用。Amphenol RF 提供多種連接器配置，可採用 AFI、SMP、PSMP 介面，為板對板設計提供最大靈活性。

配接配置

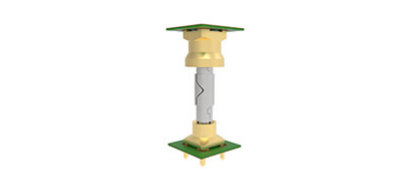

平行

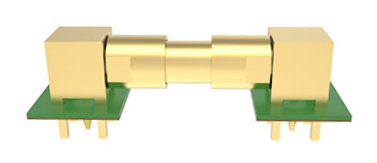

共面

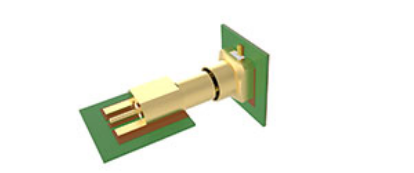

直角

板對板 RF 連接器類型

AFI 板對板 RF 連接器

AFI 連接器系列是板對板解決方案，適用於軍事、寬頻應用中常用的 RF 應用。AFI 介面採用自行研發的兩件式配置，可透過業界領先的浮動 (0.030" [0.8 mm] 徑向和 0.040" [1.0 mm] 軸向) 補償高軸向、徑向錯位。50 Ω AFI 連接器的工作頻率為 6 GHz，75 Ω 選項支援的最大頻率為 3 GHz。

HD-EFI 板對板 RF 連接器

HD-EFI 連接器系統是 50 Ω 三件式板對板解決方案，可在 6 GHz 頻率範圍內提供出色的效能。在具有空間限制或 PCB 堆疊高度不一的情況下，它是理想的板對板解決方案。HD-EFI 透過防碰撞、閉合入口接點設計來支援盲插需求。

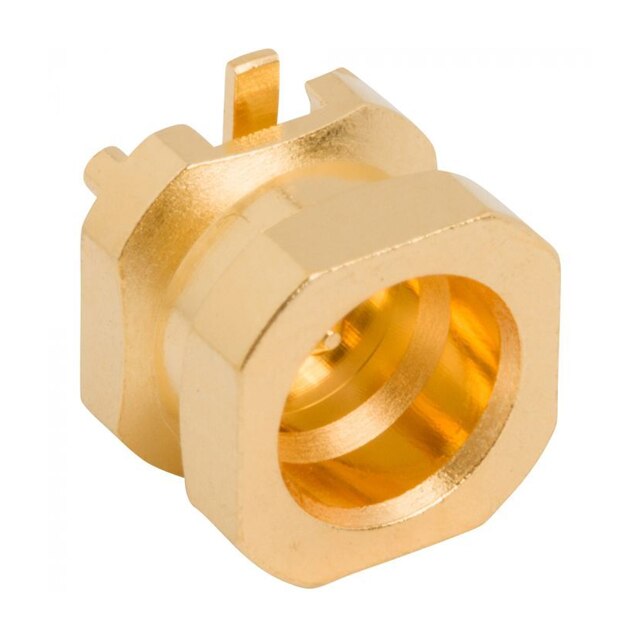

P-SMP 板對板 RF 連接器

P-SMP 連接器系列是適用於需要高功率的 RF 應用的板對板解決方案。三件式設計的最小板間距為 12.6 mm，可為高密度板間距提供最大的靈活性。此介面能夠在 2.2 GHz 下連續處理 220 W 的功率，使其成為無線天線應用的理想選擇。

SMP 板對板 RF 連接器

SMP 連接器系統是 50 Ω 板對板解決方案，可提供高達 26.5 GHz 的效能，並且能夠透過 PCB 最佳化分析，將某些設計的效能增強至 40 GHz。這種可靠的配接系統採用三件式配置，其設計重點是維持一致的 RF 訊號和充足的浮動 (0.020" [0.51 mm] 徑向和 0.010" [0.25 mm] 軸向)。這種對效能的關注使得 SMP 連接器成為軍事、量測、量子運算應用的絕佳選擇。

SMP 非磁性板對板連接器

Amphenol RF 提供各種由非鐵金屬材料和鍍層製成的非磁性 SMP 連接器和配接器。這些高效能 RF 互連元件具有低磁場敏感性、無電場失真，同時為板對板、板對纜線提供與標準 SMP 產品相同的可靠連接。非磁性 SMP 選項非常適合敏感的醫療、航太、量子運算應用。

SMPM 板對板 RF 連接器

SMPM 介面是一種超小型介面，其最佳化頻率範圍為 DC 至 65 GHz。此系列是 SMP 的較小版本，具有全掣止和光滑孔配接系統，提供配接力選項。此互連系列可滿足小型封裝、高效能設計的需求，支援浮動 (0.020" [0.51 mm] 徑向和 0.010" [0.25 mm] 軸向)，旨在維持強大的 RF 訊號。

板對板產品摘要

使用者清單
  高頻 高功率 高浮動
  SMPM SMP P-SMP AFI HD-AFI HD-EFI
阻抗值 50 Ohm 50 Ohm 50 Ohm 50 Ohm | 75 Ohm 75 Ohm 50 Ohm
最大頻率 65 GHz 40 GHz 10 GHz 6 | 3 GHz 18 GHz 6 GHz
最小 PCB 間距 6.6 mm 9.1 mm 12.6 mm 12.7 mm 11.5 mm 11.5 mm
功率處理 50 W @ 2.2 GHz @ 25˚C 30 W @ 2.2 GHz @ 25˚C 200 W @ 2.2 GHz 200 W @ 2.2 GHz @ 8.8˚C 10 W @ 2 GHz @ 25˚C 40 W @ 2.2 GHz @ 85˚C
軸向錯位 0.25 mm 0.25 mm 2.00 mm 1.00 mm 2.00 mm 1.40 mm
徑向錯位 0.51 mm 0.51 mm 1.32 mm 0.80 mm 0.80 mm 0.7 mm
