Amphenol RF 天線解決方案

實現 IoT 技術

RF (無線射頻) 天線是無線通訊系統中的關鍵元件，在無線射頻頻譜中的發射、接收電磁波方面發揮重要作用。

這些天線旨在有效地輻射或擷取 RF 訊號，以支援各種無線技術，例如無線電廣播、Wi-Fi、蜂巢式網路、衛星通訊、RFID 系統等。

RF 天線可作為電子裝置與周圍電磁環境之間的介面。它們負責將電訊號轉換為電磁波以進行傳輸，或將電磁波轉換為電訊號以進行接收。根據其設計和特性，RF 天線可以在特定方向上聚焦、引導或分散無線電波，以最佳化通訊。

RF 天線涵蓋無線電頻譜內的廣泛頻率，通常從數 kHz 到數 GHz。不同的應用需要將天線調諧到特定頻段，例如 AM 和 FM 無線電頻段、VHF 和 UHF 電視頻段、蜂巢式頻率等。

RF 天線有各種形狀和尺寸，每一種都是針對特定應用而量身訂做。一些常見的類型包括：

天線電氣概念

  • 偶極
  • 單極
  • 迴路
  • IFA
  • PIFA

內部和外部天線

  • 軟性印刷電路 (FPC) 和印刷電路板 (PCB)
  • 近場通訊 (NFC)
  • 嵌入式晶片
  • 嵌入式 GNSS 和 GPS 塊狀天線
  • 旋轉天線
  • 天線板
  • 天線棒
  • 連接器安裝座
  • 黏合安裝
  • IP65-68

RF 天線是現代無線通訊系統中不可或缺的元件，可在各種頻率和應用中有效地交換資訊。它們的設計和特性是根據每個應用的特定需求而量身訂做，可實現可靠的高效能無線通訊。

它們有多種配置可供選擇，以滿足應用的特定設計要求，例如：

外部天線

特點和優點

  • 常見的 RF 介面連接 (SMA、RP-SMA、N-Type)
  • 單頻、雙頻、廣頻選項
  • 支援常見的天線應用
  • 直型和旋轉鞭型設計
  • 面板和外部安裝纜線設計
  • 提供防水 IP67 配置

應用

  • 存取點
  • 無線電
  • 導航
  • 路由器／閘道器／網狀網路
  • 機上盒
  • 勘測設備
  • 保全攝影機

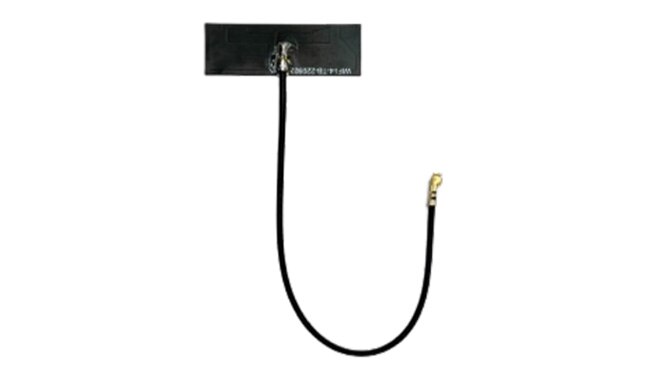

軟性印刷 (FPC) 和印刷電路板 (PBC) 內部天線

特點和優點

  • 非常適合 IoT、Wi-Fi、LTE 應用
  • 提供雙頻、多頻、廣頻選項
  • 牢固的黏性安裝背襯，易於安裝
  • 用於小型 IoT 裝置的靈活選項
  • 薄型設計
  • 可靠的 RF 效能

應用

  • 支援 Wi-Fi 的割草機
  • 智慧型揚聲器
  • 空拍機
  • 平板電腦
  • 智慧型電視
  • 導航系統
  • 路由器

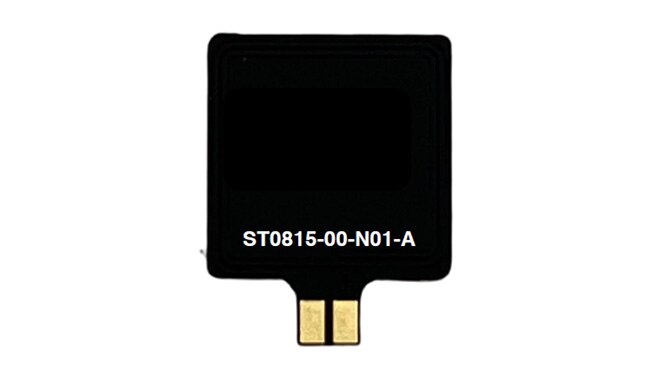

近場通訊 (NFC) 天線

特點和優點

  • 小型 IoT 應用的理想選擇
  • 黏合安裝選項，有／無纜線
  • 工作頻率為 13.56 MHz
  • 設計支援 NFC-Forum 無線通訊協定
  • 短距離數據傳輸能力

應用

  • 智慧型手機
  • 平板電腦
  • 手持式電玩系統
  • 支付系統
  • 票務系統
  • 藍牙配對

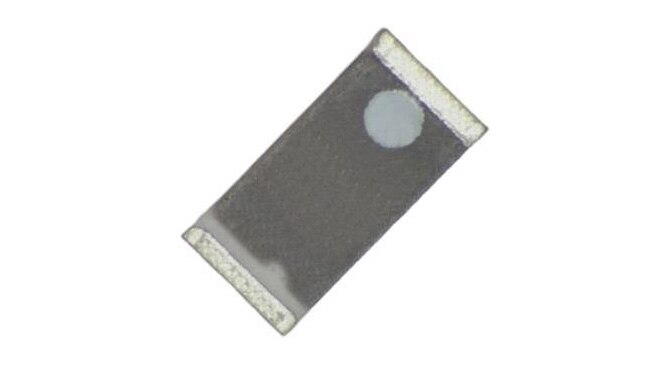

嵌入式晶片型天線

特點和優點

  • 可靠的 RF 效能高達 8.5 GHz，支援蜂巢式 (4G/5G-FR1)、Wi-Fi/Bluetooth®/BLE 和 LoRa/UWB/GNSS 通訊協定
  • SMT，表面黏著在 PCB上
  • 捲帶包裝
  • 小型 IoT 應用和消費性裝置的理想選擇

應用

  • IoT「智慧型」裝置
  • 醫療器材
  • 機上盒和路由器
  • 行動電子錢包
  • 藍牙揚聲器

嵌入式 GNSS 和 GPS 塊狀天線

特點和優點

  • 緊湊輕巧的設計
  • 順暢的 SMT 製程
  • 主動天線包括 LNA 和纜線
  • 可在多個頻段運作 (GPS、GLONASS、Beidu)
  • 高效率效能

應用

  • 手持式、可攜式導航裝置
  • 車隊管理
  • IoT「智慧型」裝置
  • 電動自行車
  • 汽車和車用資訊娛樂
  • 資產追蹤
