Amphenol Communications Solutions

BergStik® 2.54 mm 無包覆排針座

FCI Basics 的 BergStik 解決方案是完整的連接器產品系列，具有 2.54 mm 間距

Amphenol FCI 的 BergStik 2.54 mm 無包覆排針座圖片FCI Basics 的 BergStik 2.54 mm 無包覆排針座提供表面黏著式 (SMT)、通孔式 (THT)、壓合、堆疊和引腳浸錫膏式 (PIP) 款式。採用單排和雙排設計，並且提供直式或直角選項，介於 2 至 72 個位置。採用「可斷開」設計，每個連接器可裁切或斷開至適合應用尺寸的長度。每個觸點的最大額定電流為 3 A。此產品系列新推出 BergStik 2.54 mm 無包覆垂直排針座，採用 0.25 μm 電鍍並提供標準尺寸。此元件提供經濟實惠的解決方案，適合多種應用。此元件的指定配接循環高達 100 次。BergStik 產品系列提供板對板、線對板，以及纜線對板互連解決方案，適合所有電子設備及裝置。

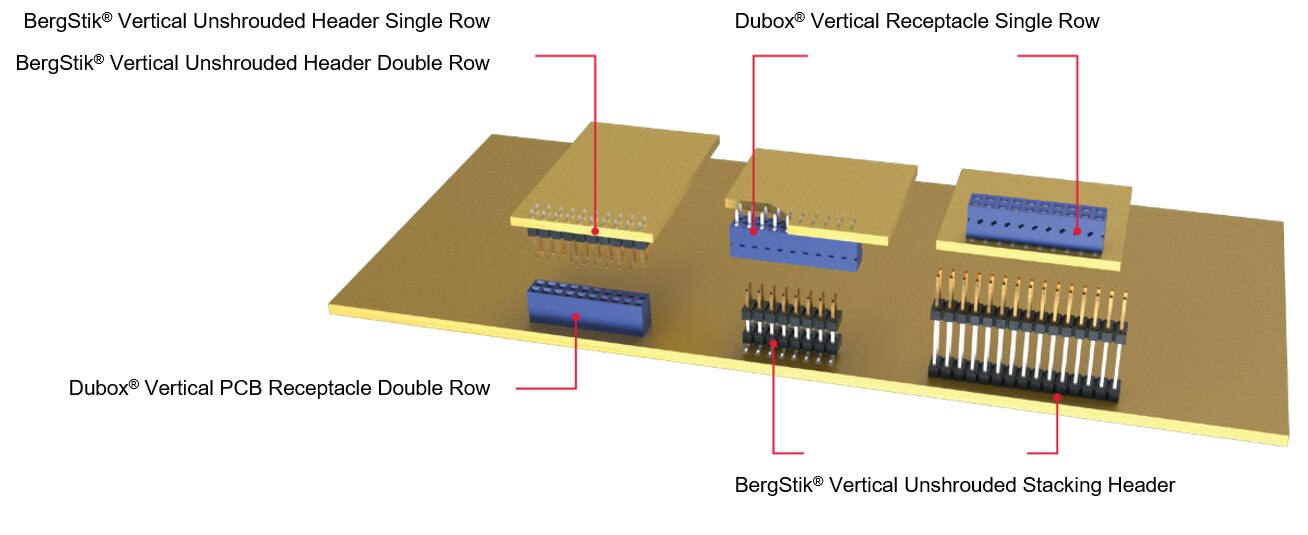

Image of Amphenol ICC's BergStik® 2.54 mm Unshrouded Headers Diagram

BergStik® 2.54 mm 無包覆排針座

特點和優點
  • 高溫熱塑性材料
  • 可變間距高度，適合堆疊排針座
  • 允許雙入口；從頂端或底部配接
  • 空白 0.64 mm 方形觸點具有四個相同品質的表面
  • 隔絕設計
  • 雙工電鍍
  • 壓合區採用錫鉛電鍍
  • 固定腳選項
  • 壓合設計可因應 1.02 mm 直徑孔、焊接對板產品
  • 符合 DIN 41651 規範、HE13 和 BT D2632
  • 相容於迴流焊接
  • 可因應多種應用
  • 適合夾層應用，並具有更高靈活性，可滿足不同的堆疊高度需求
  • 可用於繞線
  • 可進行清潔，清除焊接污染
  • 符合成本效益
  • 可輕鬆將引腳插入到 PCB
  • 高 PCB 固定力
  • THT 和壓合款式的佈局相同
  • 合格產品

Single Row Headers

圖片製造商零件編號說明樣式現有數量價格查看詳情
CONN HEADER VERT 2POS 2.54MM77311-118-02LFCONN HEADER VERT 2POS 2.54MM板對板56622 - 即時供貨$1.31查看詳情
CONN HEADER VERT 2POS 2.54MM77311-818-02LFCONN HEADER VERT 2POS 2.54MM板對板9787 - 即時供貨$1.56查看詳情
CONN HEADER VERT 6POS 2.54MM77311-818-06LFCONN HEADER VERT 6POS 2.54MM板對板3030 - 即時供貨$3.45查看詳情
CONN HEADER VERT 5POS 2.54MM77311-462K05LFCONN HEADER VERT 5POS 2.54MM板對板11613 - 即時供貨$8.38查看詳情
CONN HEADER VERT 3POS 2.54MM77311-818-03LFCONN HEADER VERT 3POS 2.54MM板對板7333 - 即時供貨$1.97查看詳情

Dual Row Headers

圖片製造商零件編號說明樣式現有數量價格查看詳情
CONN HEADER SMD 4POS 2.54MM95278-101A04LFCONN HEADER SMD 4POS 2.54MM板對板2050 - 即時供貨$9.03查看詳情
CONN HEADER SMD 6POS 2.54MM95278-101A06LFCONN HEADER SMD 6POS 2.54MM板對板834 - 即時供貨$9.44查看詳情
CONN HEADER SMD 10POS 2.54MM54202-G0805LFCONN HEADER SMD 10POS 2.54MM板對板3029 - 即時供貨$6.65查看詳情
CONN HEADER SMD 10POS 2.54MM95278-101A10LFCONN HEADER SMD 10POS 2.54MM板對板7257 - 即時供貨$11.00查看詳情
CONN HEADER SMD 14POS 2.54MM95278-101A14LFCONN HEADER SMD 14POS 2.54MM板對板2023 - 即時供貨$9.28查看詳情
發佈日期： 2017-05-11
