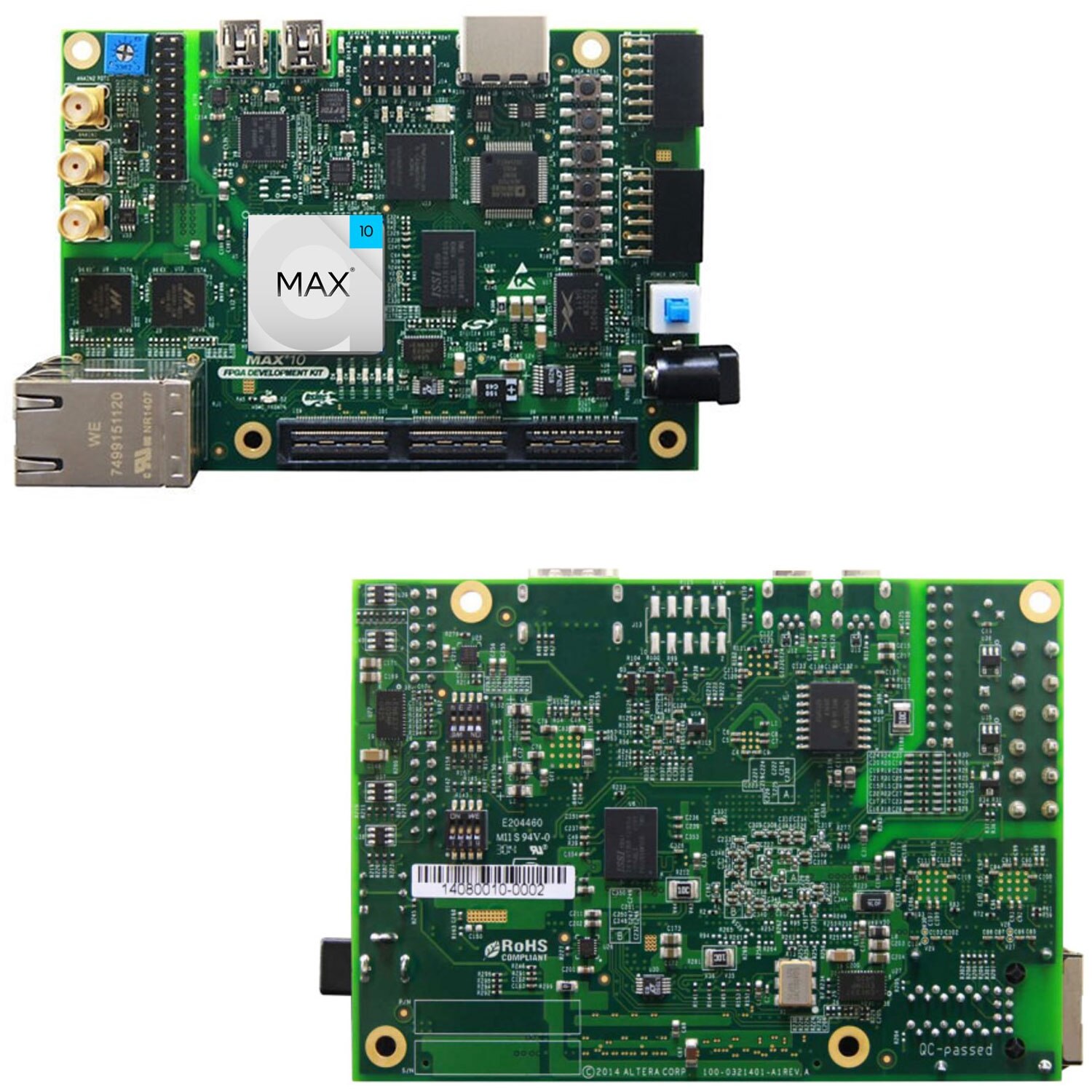

DK-DEV-10M50-C MAX® 10 FPGA 開發套件

Altera MAX 10 FPGA 10M50 開發套件旨在協助使用者快速開發嵌入式應用，特別是視訊處理、成像、數據通訊、數據儲存、馬達控制等解決方案。它包含 HDMI、LVDS、乙太網路、Pmod、HSMC 連接器、類比數位轉換器 (ADC)、數位類比轉換器 (DAC)、電位器、開關、LED 等基本元件。此套件支援廣泛的應用，包括視訊成像、I/O 擴充、類比介面控制、步進馬達控制、介面橋接、電源管理控制、設定、初始化控制，同時充分利用 MAX 10 FPGA 的低功率、高成本效益特性。它也可以用於快速啟動基於 1 G 的設計，利用 Altera 廣泛的連接 IP 產品組合，加速高頻寬應用的開發。使用者可以使用 1 Gbps 應用所需的所有必要連接器來增強他們的設計，支援 GigE、HDMI、USB 2.0 等標準。

利用這款開發套件，使用者可以：

• 開發並測試具有 1 GbE 數據傳輸、HDMI 顯示器介面的設計
• 打造嵌入式解決方案，並使用多種周邊模組測試 FPGA 介面。這些模組經過專門設計，可透過 Pmod 連接器增加新特點和功能，以擴充嵌入式系統及開發板的應用能力
• 使用 Nios® V 處理器執行嵌入式 Linux
• 使用板上的 HSMC 連接器，連接到子卡和周邊裝置
• 可使用小型插入式 (SFP) HSMC 板進行測試，以評估 MAX 10 FPGA 與通用 SFP 模組的互通性。特別重要的光學模組包括 SGMII Ethernet、光纖通道、CPRI/OBSAI、SONET
• 使用 ADC 來與溫度感測器、光線、聲音產生的類比訊號進行介接，並使用 DAC 產生類比訊號，例如波形或控制電壓，以進行開發與測試
• 可使用板載 USB Blaster 2 或透過 JTAG 連接器設定 FPGA
• 重複利用套件的電路板佈局與線路圖檔案，以加速新印刷電路板 (PCB) 的設計流程
• 立即開始使用免費的 Quartus® Prime Lite Edition 軟體，這是一款直覺且高效能的設計工具，支援設計輸入、合成、最佳化、驗證、模擬

隨附完整的套件安裝包，其中包括可輕鬆實作設計的工具：

• 電路板設計檔案：包含線路圖、佈局圖、組裝圖、物料清單 (BOM)、Gerber、訊號完整性檔案
• 使用指南
• 範例設計：利用記憶體、ADC、HDMI、HSMC-GPIO
• 板件測試系統 (BTS)，用於測試電路板功能
• 兩個 ADC、一個 DAC

資源

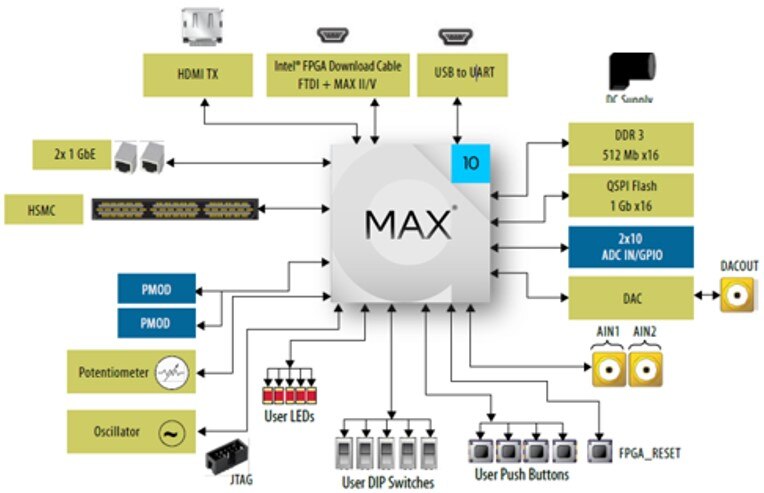

• 圖表圖片
