具有電流監測器的 S-19682 系列高側開關

ABLIC 的小封裝高側開關非常適合攝影機／天線連接診斷

ABLIC 具有電流監測器的 S-19682 系列高側開關圖片隨著汽車攝影機、天線、感測器的多功能性不斷增加，ABLIC 的 S-19682 系列能夠提供各種應用的連接診斷，成為節省空間且靈活的解決方案。

不同於傳統的多通道產品，S-19682 系列支援更高的電路板設計自由度，以簡化電路板佈局設計。這款具有 36 V 輸入、600 mA 輸出、電流監測功能的 1 通道高側開關採用小型封裝。

S-19682 系列可靈活容納任何數量的攝影機，例如駕駛狀態監測器或行車記錄器。

特點
  • 輸入電壓：4.5 V 至 36.0 V
  • 電流消耗量
    • 運作期間：55 μA (典型值)、95 μA (最大值) (TJ = −40°C 至 +150°C)
    • 斷電期間：0.6 μA (典型值)、2.0 μA (最大值) (TJ = −40°C 至 +125°C)
  • 導通電阻
    • RON = 0.6 Ω 典型值、1.0 Ω 最大值 (TJ = −40°C 至 +125°C)
  • 限制電流：100 mA 至 300 mA，可選擇 10 mA 步進
  • 限制電流準確度：±10% (ILIM(S) = 200 mA 至 300 mA)
  • 電流監測功能
    • 可透過監測 CSO 引腳電壓來監測負載電流
  • 內建熱關斷電路
    • 閂鎖型，偵測溫度：+170°C 典型值
  • 內建過壓偵測電路
    • 偵測較高電壓的輸出短路
  • 內建 ON/OFF 電路
    • 延長電池續航力
  • 欠壓鎖定功能 (UVLO)
    • 2.6 V 典型值 (偵測電壓)
  • 工作溫度範圍：-40°C 至 +125°C
  • 無鉛 (Sn 100%)、無鹵素
  • 可承受 45 V 負載突降
  • 符合 AEC-Q100 標準
  • 封裝：HSNT-8(2030)
應用
  • 遠端 LNA 幻象電源，例如 GPS 天線
  • ADAS 定位器
  • 緊急呼叫
  • 汽車導航系統
  • 汽車音響系統
  • ADAS ECU
  • 攝影機 ECU
  • 遠距通訊控制單元
  • IVI

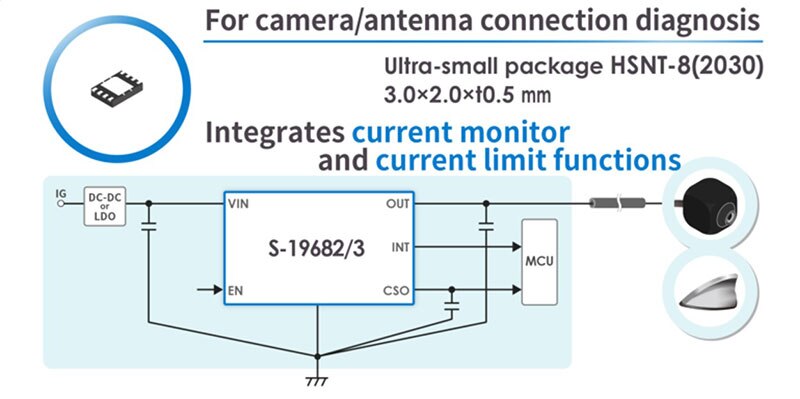

示意圖 - 按此放大
    ABLIC 具有電流監測器的 S-19682 系列高側開關 - 示意圖圖片

S-19682 Series High-Side Switch

圖片製造商零件編號說明現有數量價格查看詳情
IC HIGH SIDE SW 36V LIMIT 200MAS-19682B20A-A8T1U4IC HIGH SIDE SW 36V LIMIT 200MA100 - 即時供貨$35.56查看詳情
IC HIGH SIDE SW 36V LIMIT 100MAS-19682B10A-A8T1U4IC HIGH SIDE SW 36V LIMIT 100MA5000 - 即時供貨$35.56查看詳情
發佈日期： 2023-12-07
