S-19222 系列車用 36 V 線性穩壓器

ABLIC S 型穩壓器專為家用電器或汽車內裝應用而設計

ABLIC S-19222 系列車用 36 V 線性穩壓器的圖片ABLIC S-19222系列是一款比其傳統產品提高了約 45dB 的改良品，無需使用大型輸入／輸出電容即可有效降低啟動過程中的輸出電壓波動。

S-19222 系列可搭配使用 0.1 µF 的 CIN 和 1.0 µF 的 COUT 輸入／輸出電容，使產品更小巧並能降低成本。

S-19222 系列中，由電源電壓波動引起的下衝和過衝事件已減少至傳統產品的約 1/60。

資源

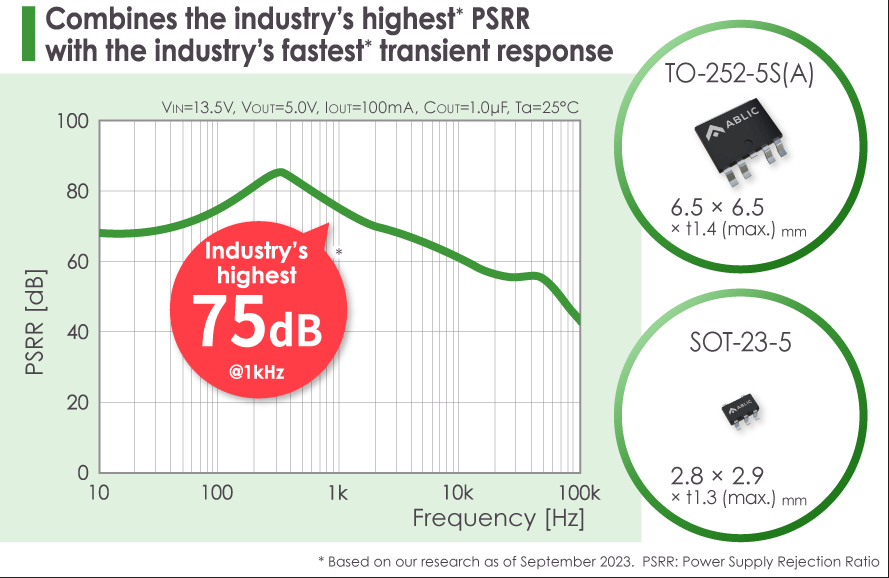

ABLIC S-19222 系列圖表的圖片
特點
  • 輸出電壓 (內部設定)：1.8 V、2.5 V、3.0 V、3.3 V、5.0 V、5.5 V 或 6.0 V
  • 輸出電壓 (外部設定)：1.8 V 至 30.0 V，可透過外部電阻設定
  • 輸入電壓：3.0  V 至 36.0  V
  • 輸出電壓準確度：±1.5% (TJ = -40°C 至 +125°C)
  • 電流消耗：
    • 運作期間：22.0 μA 典型值，40.0 μA 最大值 (TJ = -40°C 至 +125°C)
    • 斷電期間：0.1 μA 典型值，0.5 μA 最大值 (TJ = -40°C 至 +125°C)
  • 輸出電流：輸出 300 mA (VIN ≥ VOUT + 2.0V)*1
  • 漣波電壓抑制：75 dB (典型值) (f = 1.0 kHz 時)
  • 快速暫態響應
  • 內建過電流保護電路
  • 內建熱關斷電路：偵測溫度典型值 +175°C
  • 內建 ON/OFF 電路，具有放電分流功能和下拉功能
  • 工作溫度範圍：TA = -40°C 至 +125°C
  • 無鉛 (Sn 100%)、無鹵素
  • 可承受 45 V 負載突降
  • 符合 AEC-Q100 標準*2
  • 封裝：TO-252-5S(A)、HSNT-8(2030)、HSOP-8A、SOT-89-5、HTMSOP-8 或 SOT-23-5
應用
  • 汽車內裝或家用電器的恆定電壓電源供應器
  • 汽車用途：引擎、變速箱、懸吊、ABS、EV/HEV/PHEV 相關裝置等

S-19222 Series Automotive 36 V Linear Regulator

圖片製造商零件編號說明現有數量價格查看詳情
IC REG LINEAR 5V 300MA SOT89-5S-19222B50A-U5T1U7IC REG LINEAR 5V 300MA SOT89-596 - 即時供貨$20.17查看詳情
IC REG LIN POS ADJ 300MA 8-HSOPAS-19222B00A-E8T1U7IC REG LIN POS ADJ 300MA 8-HSOPA80 - 即時供貨$20.17查看詳情
