3M™ TwinAx 高速纜線解決方案：具有極小彎曲半徑的纖薄型纜線

專為可擴展性和緊湊彎曲而設計，不會影響訊號完整性效能。

日新月異的技術與數位經濟的成長，需要基礎設施及互連網路，才能滿足不斷成長的需求。從 5G 蜂巢式網路、雲端運算、邊緣運算、霧運算的出現，到人工智慧和機器學習，I/O 頻寬的需求每 3 年就會翻倍。1

3M™ TwinAx 高速纜線解決方案是內部 I/O 和直連銅纜 (DAC) 解決方案的產品組合，可協助您的伺服器、交換器、儲存裝置和其他高速設備達到客戶要求的效能。其纖薄的設計可在外殼 (伺服器或機架) 內提供更多佈線選項，而可折疊帶狀結構與其他佈線選項相比，可實現更廣泛的包裝配置，同時也幾乎不會損失訊號完整性效能。

這些纜線解決方案有多種選擇，可為您的設計帶來更高的效能、更低的停機風險、更佳的纜線及熱管理。3M™ 雙軸高速纜線解決方案符合當今的 PCIe 和乙太網路標準，同時展望未來的高速、高頻寬要求。

資料來源 1：Al Yanes 的 PCI-SIG® DevCon 2022 更新

特點

內部纜線組件

  • 緊密折疊／摺痕
  • 無最小彎曲半徑
  • 可撓曲
  • 折疊時維持訊號完整性
  • 輕鬆路由
  • 有助於改善纜線和熱管理
  • 無佈線錯誤的高效端接過程
  • PCIe 應用

外部纜線組件

  • 纖薄
  • 可撓曲
  • 輕鬆路由
  • 符合 UL 標準
  • 專為 IEEE 802.3xx 設計的產品組合
  • 10-400Gbps 起的頻寬選項
  • 提高伺服器的可維護性

應用

內部纜線組件

  • 高密度系統架構
  • 伺服器
  • 電腦遊戲
  • 高效能運算
  • 高效能測試設備

外部纜線組件

  • 伺服器對交換器
  • 伺服器對儲存裝置
  • 其他高速測試設備
  • 機架頂部對伺服器

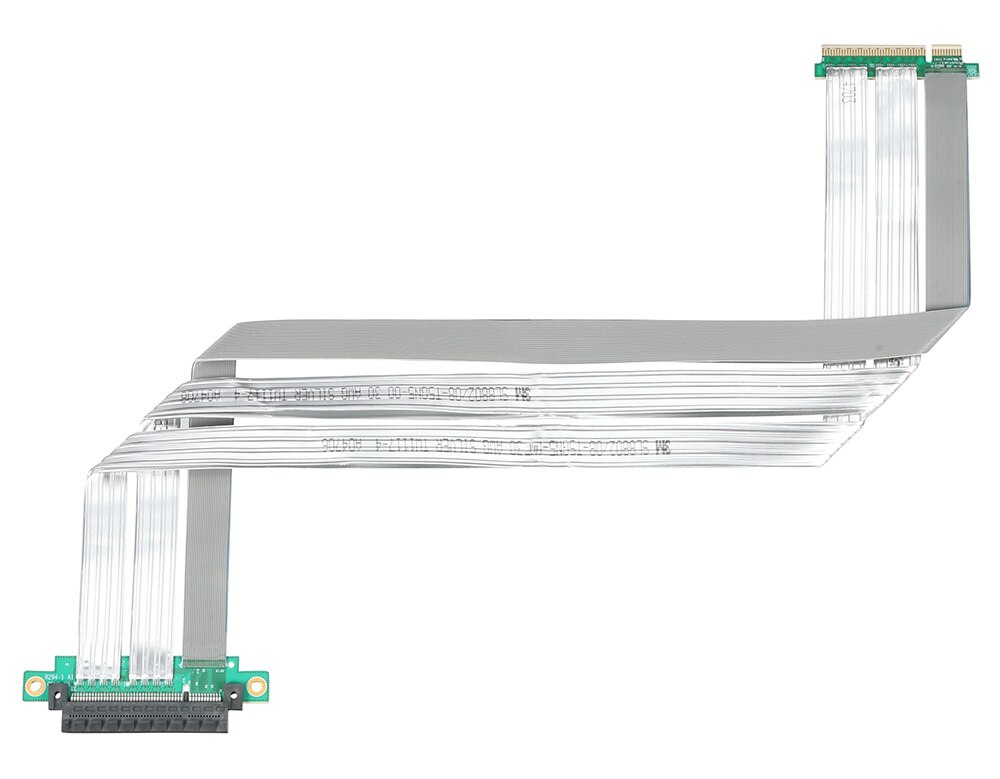

3M PCI Express 延長器組件和跳接線

用於 PCIe® 的 3M™ 雙軸 PCIe 延長器組件可以折疊或簡單地佈線到周邊裝置板卡，提供從主機板到周邊裝置的低損耗擴充。

技術細節

  • x4、x8、x16 配置
  • 跨接式和 SMT 連接器類型
  • PCIe (85 ohm) 應用

可能的應用

  • 延長器：靈活的 Riser
  • 跳接線：主機板對主機板
  • 電腦遊戲
  • 高速測試設備

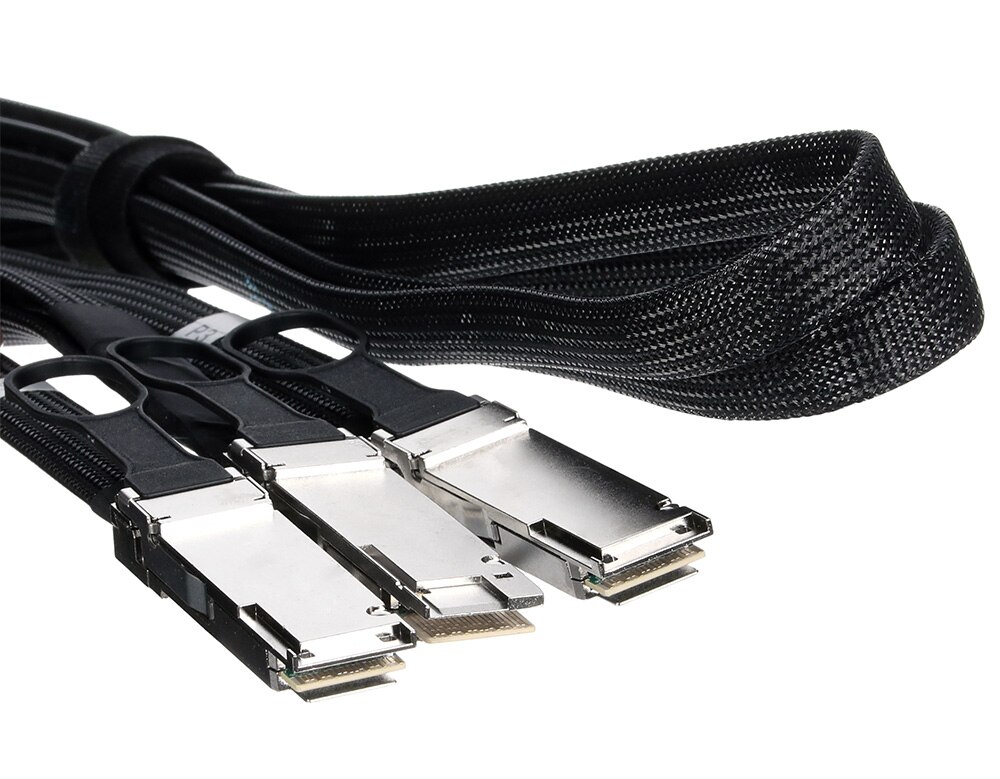

3M DAC 組件

3M™ 直連銅纜雙軸纜線組件經過特別設計，非常容易折疊和彎曲，對訊號完整性和效能的影響微乎其微。

技術細節

  • 提供的外形尺寸：QSFP-DD、QSFP28、SFP 28、QSFP+、SFP+
  • 10-400Gbps 起的頻寬選項
  • 標準：IEEE 802.3

可能的應用

  • 網路介面卡 (NIC) 對交換器

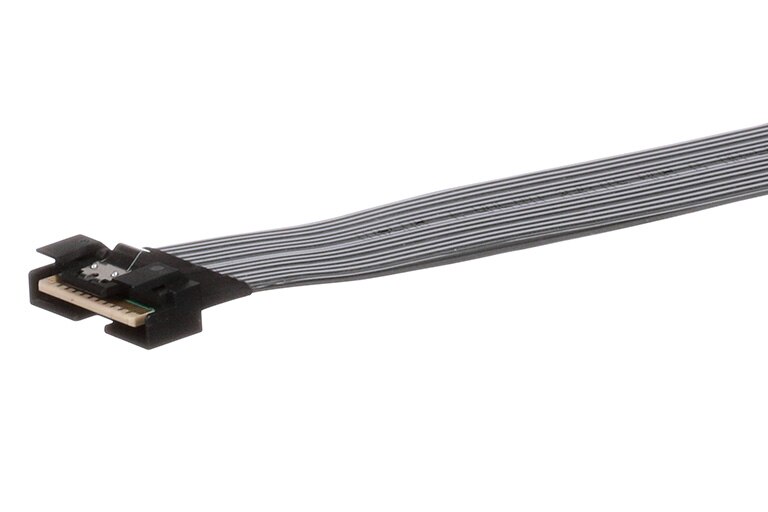

3M 多通道 I/O TwinAx 組件

3M™ 多通道 I/O 雙軸纜線組件旨在支援高密度 PCIe(R) 應用，並符合 SFF-TA-1016 規範。纖薄的雙軸纜線允許更廣泛的佈線選項，並為每個獨特的伺服器配置支援極小的彎曲半徑。即使多次折疊，訊號完整性 (SI) 效能指標也不會降低。

技術細節

  • x4、x8 配置
  • SFF-TA-1016 直式和直角
  • PCIe (85 ohm) 應用

可能的應用

  • 主機板或控制器對驅動背板、中板

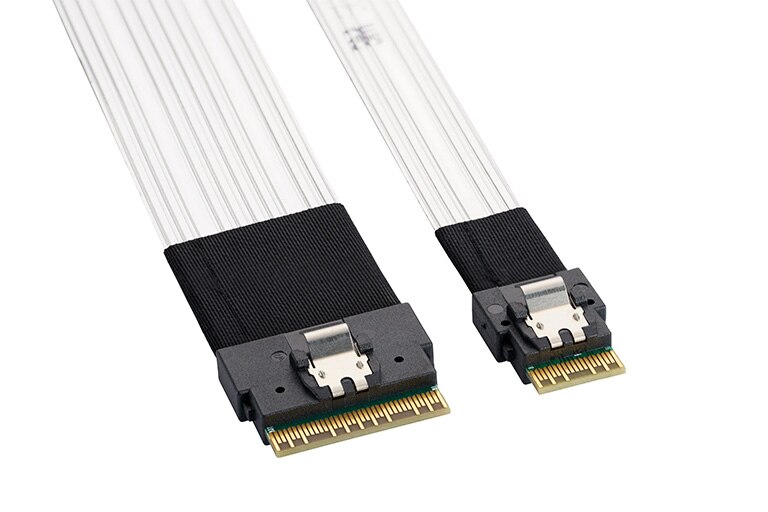

3M SlimLine TwinAx 組件

3M™ SlimLine 雙軸纜線組件 (SFF-8654) 是當今高密度資料中心 SAS 和 PCIe 應用的理想選擇。其獨特的帶狀結構可實現折疊及彎曲，不會對效能產生不利影響。帶狀纜線的可折疊性提供更大的自由度來設計折疊式纜線組件，同時經過最佳化以達到最高的系統密度、簡化系統組件並增強氣流。此外，薄型設計使其能夠透過伺服器元件之間的狹窄開口進行佈線。

技術細節

  • x8 配置
  • SFF-8654 直式
  • PCIe (85 ohm) 和 SAS (100 ohm) 應用
  • 提供標準、迷你、緊湊型插頭尺寸

可能的應用

  • 主機板或控制器對驅動背板、中板

其他資源

3M 雙軸 PCI Express® X16 延長器組件 Gen 4.0 | 規格書預覽

雙軸 PCI Express® X16 延伸器組件 Gen 4.0

QSFP 直連銅纜組件

8ES4/8ES8 系列 SlimLine 纜線組件
