適用於嚴峻工業和運輸應用的耐用連接器

工業、物聯網、運輸系統的可靠性和效率取決於採用正確的連接器，以確保即使在最惡劣的環境中也能提供穩定的電力、可靠的訊號傳輸，以及機械穩定性。

在設計系統時，連接器應被視為重要的基礎，而不是被動組件。正確選擇連接器涉及許多因素，例如尺寸、耐用性、資料傳輸能力、環境適應力。

在含有重型機械的工廠、智慧農場的戶外感測器、高振動和溫度波動的交通樞紐等惡劣的環境中，連接器必須提供強大的環境密封能力及耐受機械應力，並且支援長生命週期而不會故障。

工業和運輸應用 (如自動化工廠生產線、鐵路網路、自主配送) 通常必須在高要求的條件下全天候運作。如果選擇的連接器無法耐受惡劣條件和反覆配接，則可能導致昂貴的重工、過早失效，以及客戶不滿意。品質差或不匹配的連接器可能會導致間歇性故障、訊號減弱或甚至整體系統故障。

裝置越來越小，也越分散，物聯網應用的複雜性也隨之增加，需要能不犧牲效能的緊湊型連接器。若要達到訊號完整性，需重視屏蔽和精準的阻抗控制，特別是在高速應用中。

發展產品線所需之彈性

連接器若支援各種引腳數和外型，則可提供彈性，追隨產品線的發展；無論是在工廠控制系統添加模組，或是使用額外的感測器升級物聯網裝置。

Harwin 提供豐富的堅固耐用型板對板連接器產品組合，具有線對板的彈性，為設計人員提供適用於各種應用的強大選擇。

Kontrol M55 系列 1.27 mm 間距連接器為擁擠的印刷電路板提供節省空間的選擇。這些連接器採用全包覆設計，有助於進行盲接，並可提供防護，以免遭到振動導致的側向或扭轉力量破壞。此連接器設計用於耐受相當於重力 20 倍 (20 G) 的振動力，支援至少 500 次配接操作，額定工作溫度範圍為 -55°C 至 +125°C。

M55 系列支援高達 3 Gb/s 的資料傳輸速度，非常適合現代高速應用，包括自駕車、工業機器人或是智慧基礎設施中必須立即處理資料並作業的嵌入式系統。

M55 表面黏著連接器提供垂直和水平 PCB 安裝選項，適用於各種設計佈局。包含一系列引腳數供設計人員選擇，提供擴充性，可滿足不同的訊號和電源需求，包括：

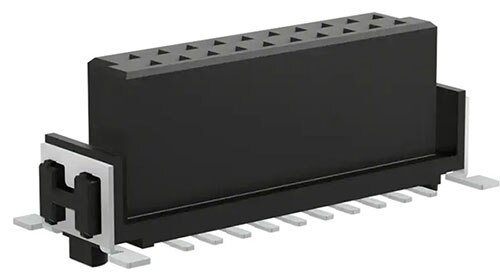

• M55-6002042R 垂直插槽有 20 個觸點，以 10 + 10 配置 (圖 1)，為夾層板堆疊提供有效率的選擇。垂直空間非常珍貴時，比 PCB 高 6.25 mm 的薄型款式是理想的選擇。

圖 1：Harwin Kontrol 的 M55-6002042R 非常適合夾層板堆疊。(圖片來源：Harwin)

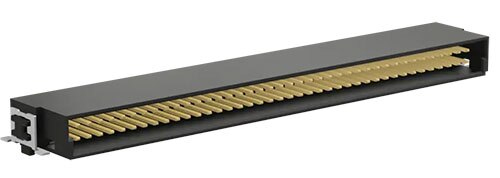

• M55-7108042R (圖 2) 是直角表面黏著排針座，具有 80 觸點佈局 (40 + 40)，適用於模組化或共面應用中的板連接。

圖 2：直角、表面黏著 M55-7108042R，具有 80 個觸點佈局。(圖片來源：Harwin)

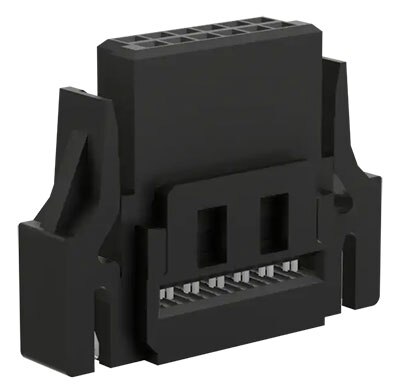

• M55-8201242 12 觸點 (6 + 6) 雙排母端 IDC 纜線連接器 (圖 3) 可接受 30 AWG 帶狀纜線，以建立預製纜線組件。其整合閂鎖可在動態工業和物聯網環境中提供穩健的匹配和可靠的效能。

圖 3：M55-8201242 IDC 纜線連接器可接受 30 AWG 帶狀纜線，以建立與板連接器配接的預製纜線組件。(圖片來源：Harwin)

結論

正確選擇連接器是重要的關鍵，可確保工業和嵌入式系統達到機械彈性和電氣可靠性。Harwin Kontrol 的 M55 系列為強大、前瞻性的工業和嵌入式系統提供設計彈性和擴充性。
