Neonode 觸控感測器

Neonode 拜訪 Digi-Key　時，非正式的示範了其 zForce® 觸控感測器技術的實作訓練。此技術能將觸控和手勢控制與任何表面整合，令與會者大感佩服。

Neonode 感測器

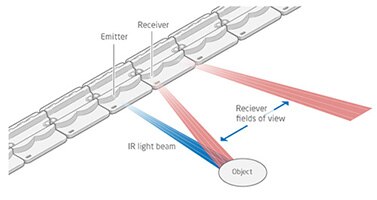

Neonode 感測器含有一排紅外線發射器和偵測器，以及用來偵測觸控和手勢的相關支援電路。有兩種類型的感測器可供選擇，其中一種的主動感測區域是從感測器平直突出 (0° 類型)，另一種則從感測器以 90° 突出 (90° 類型)。這樣一來便能實現垂直及水平整合。如下圖所示，在感測器的主動感測區域的物件會影響數個發射器及接收器通道，此資料會決定回報的座標。感測器有不同長度的版本，可支援不同的感測區域範圍。

感測器操作

評估套件

每個版本的感測器都有個別的評估套件，套件中包含結合介面纜線組件的感測器。另外還有 Explorer 評估套件可供選擇，套件中包含七個感測器和兩個介面纜線組件。

產品整合

Neonode 感測器可透過有 8 個觸點墊片的實體連接器與任何主機系統整合。 zForce AIR 觸控感測器可透過 USB HID 或 I²C 傳輸與主機系統通訊。通訊內容由第一號摘要語法符號法 (ASN.1) 物件組成，代表了表達層內的資訊 (HID Touch Digitizer 模式除外)。主機系統可透過通訊協定和 Neonode 開發的 SDK 與感測器通訊。軟體開發套件 (SDK) 是採用通訊協定的函式庫，無須考慮任何 ASN.1 編碼資料即可與感測器通訊。SDK 可用於 Linux kernel 2.6.39 或以上版本與 Windows 7 或以上版本。

於 Digi-Key Electronics 的供貨情形

觸控感測器

評估板 - 感測器
