如何讀懂線路圖

線路圖是建立任何電子專案所需的路徑圖。少了線路圖，探索通往最終成品之路或許比較有趣，但偶而令人生畏。線路圖不只顯示電路的元件、標籤和電氣連接，也有助於以標準的方式顯示電路。使用標準化的符號可讓其他人在為複雜設計排除故障時更省力。

在閱讀或建立線路圖時，有多項一致性需要注意。試想，如果每個人都使用不同的符號和標準，會多麼混亂又難以理解。

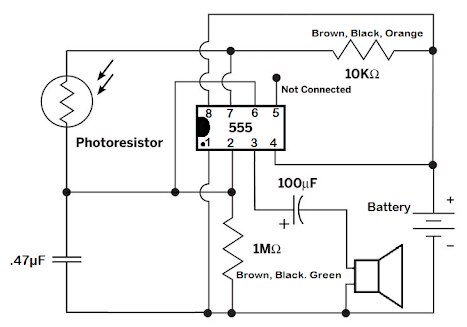

以下是光敏泰勒明樂器的範例線路圖。我們是如何得知？因為此圖使用標準化的線路圖符號和連接。

有關常見線路圖符號的更多資訊，請按一下這裡。

假設我們不懂其中一個符號，線路圖通常會使用某種標籤或註解來描述該零件，這有助於解讀該元件可能為何。

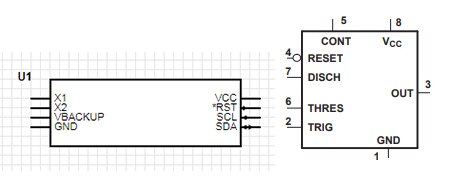

上圖有個元件值得細究。555 計時器在圖中顯示為實體積體電路 (IC)，而不是符號。計時器一般不會這樣顯示。以下兩個範例則更準確說明 IC 在線路圖中的顯示方式。左邊的範例只顯示引腳功能，但並未顯示引腳的編號。在這種情況下，我們需要參考規格書查看該 IC，才能確定佈局。右邊的範例顯示引腳的功能和編號，但並未遵循其在實體 IC 上的放置位置，而是隨意放在符號附近。

現在，再來看看原始的線路圖如何顯示連線。

連接每個元件的線路被稱為網，代表導電路徑，例如電線或電路板的走線。導電路徑相互重疊的實心圓／點，代表已連線，圓拱則代表未連線。有時，您會在線路圖上看到兩個導電路徑相互重疊，但沒有點或圓拱，這也代表未接線。

另一個需要注意的重點是極性。上圖中的 100 µF 電容是極化電容，意味著元件的方向必須擺對。如果翻轉元件，導致引線方向和線路圖所示方向相反，則可能會給該零件和／或電路帶來災難性故障。此外，還有一個元件需要注意，那就是二極體，如 LED。請務必留意零件的極性 (如適用)。

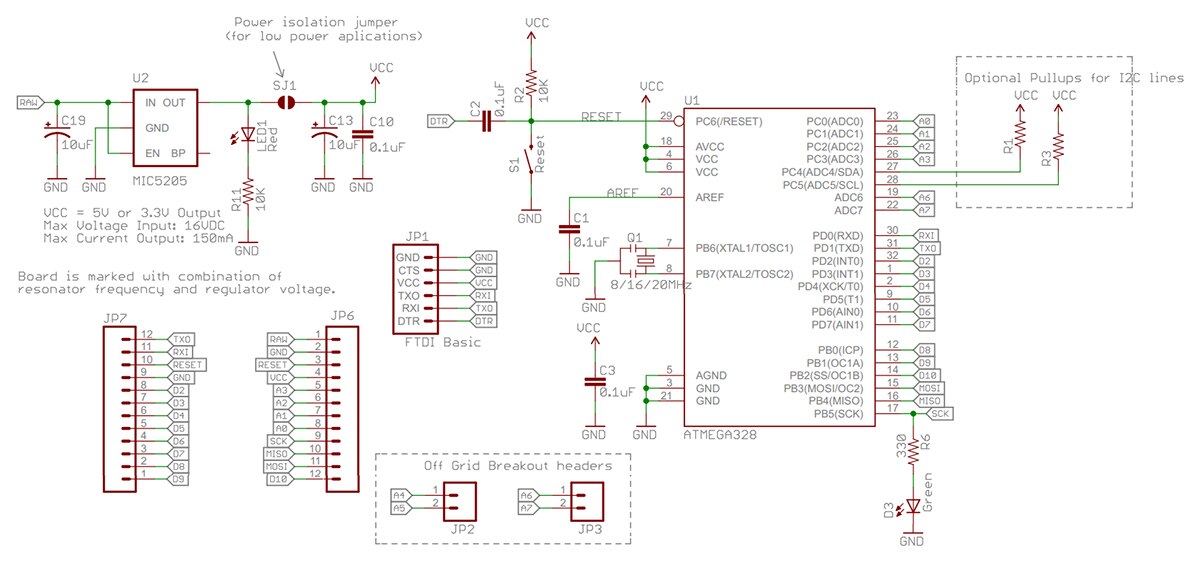

下面這張線路圖更大、也更複雜，裡面有些連線使用網標籤 (有時也稱為埠)。網標籤的對應文字指出電氣連接，但未實際顯示出導電路徑。這是大型線路圖的普遍做法，目的是節省空間和方便閱讀。當線路圖大到跨頁時，也會使用此技巧。在這種情境下，此方法是最適合，也是最合乎邏輯的連接網表示方法。

深入瞭解並建立線路圖是學習線路圖的絕佳方法。DigiKey 為設計過程的每個步驟都提供工具。請在 https://www.digikey.tw/zh/resources/design-tools/design-tools 查看各種工具，並找尋適合的工具，滿足您所有的設計需求。
