如何挑選 LED 用的電阻

發光二極體 (LED) 是鑽研電子領域時不可避免的課題。無論您是將其用於指示、通訊、照明，還是為專案添加一些酷炫的元素，所有 LED 都有一個共通點，那就是無法調節電流。若不限制電流量，LED 最終會發生故障。有時會帶來災難性的後果。在大多數情況下，只需為 LED 增添適當尺寸的串聯電阻，即可解決問題。在高功率應用中，您可能會看到限制電流的電源供應器，或限制電流的 IC。讓我們來看看如何使用電阻來攻克這個難題！

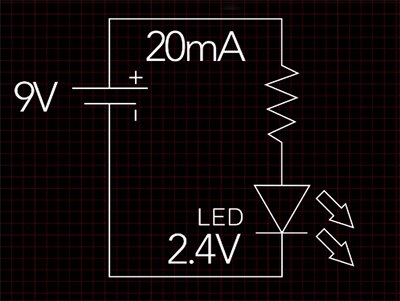

如果您還不熟悉歐姆定律，請讓我現在介紹一下。歐姆定律定義了電壓、電流和電阻之間的關係，方程式為 V = I * R。如果您知道其中任兩個元素，則可重新組織這個方程式，找出所缺的元素。在下面這個例子中，我們首先來看看電壓為 9 V、電阻值未知，LED 的順向電壓為 2.4 V，額定電流為 20 mA 的情形。

當元件串聯時，每個元件流經的電流量相同。因此，如果 LED 耗用 20 mA 電流，電阻也一樣。另一個適用於串聯元件的定律是，每個元件的壓降加起來應等於來源電壓值。此電路的來源電壓是 9 V，LED 的順向電壓是 2.4 V，因此 9 V 減掉 2.4 V，即為電阻的壓降，等於 6.6 V。現在，輪到歐姆定律上場了。雖然我們尚不知道需要多少電阻，但我們知道整個電阻的壓降是 6.6 V，電流是 0.02 A (20 mA)。我們把這些數值代入歐姆定律方程式：6.6 V = 0.02 A * R

重組之後，我們得到：R = 6.6 V / 0.02 A

解出 R：330 Ω = 6.6 V / 0.02 A

現在我們已解出電阻，還有一個步驟。並不是任何 330 Ω 電阻都能用，電阻還必須達到或超過產生的功率耗散量。請注意：電阻的功率額定單位是 W。電功率的方程式為 P (W) = I (A) * V (V)

我們將會用電阻的 0.02 A 和 6.6 V 這兩個值來計算功率：P = 0.02 A * 6.6 V

0.132 W (132 mW) 將會是此電阻耗散的功率。

電阻的常見值為 ¼ (即 0.25) W，這個值可完美工作。您也可以使用瓦數比這個值高的電阻，但成本通常也更高。如果您想要簡化這個程序，DigiKey 的計算器能為您提供這些電阻的電阻值和瓦數。

祝您的 LED 璀璨閃亮！
