FFC/FPC 連接器與纜線相容性基礎知識

您知道嗎，除了 FFC/FPC 連接器，Molex 還製造與其匹配的跳接線？在電子領域，這兩種產品就像花生醬和果醬，通常一起銷售和使用。Molex 希望提供完整的互連解決方案，以最佳方式支援客戶。

有了 Molex 產品，您不必再盲目挑選最適合應用的連接器和纜線。對新手來說，我們的 FFC/FPC 連接器和纜線團隊會攜手確保規格與容差滿足相容性和可靠性的要求。假如您在 Digi-Key 的網站上看到 FFC/FPC 連接器，您通常會在產品資訊中看到匹配的 Premo-Flex 纜線連結。

先選擇 FFC/FPC 連接器再選擇匹配的 Premo-Flex 纜線，會很有幫助，因為連接器能透露出所需纜線類型的許多資訊。先從簡易的規格開始著手。如果您有一個具有 30 條電路的連接器，就需要一條具有 30 條電路的纜線。如果連接器觸點彼此相距 0.50 mm，那麼纜線也需要 0.50 mm 的間距。最後，查看連接器的電鍍材質。是錫、是金，還是其他材料？連接器與纜線的電鍍材質必須相符，才能避免品質風險。

知道了電路數、間距和電鍍材質之後，您需要評估您的應用：

1. 您必須判定纜線的長度需求。因此，需針對您嘗試連接的兩個物品測量其距離，這兩個物品可能是兩個 PCB、一個 PCB 和一個 LCD，或是一些元件。
2. 請注意您是否需要在纜線同側或異側上使用外露觸點。我們將同側的觸點稱為 A 型，將異側稱為 D 型。
3. 請將纜線在應用中所承受的動作量納入考量。如果纜線將安裝在靜態應用中，則可使用可承受高達 10,000 次彎曲循環的略厚纜線。相反地，如果纜線在生命週期中將會彎曲多次，例如在機械手臂應用中，可能需要使用彎曲壽命為 10 萬到 250 萬次的 Premo-Flex 纜線。

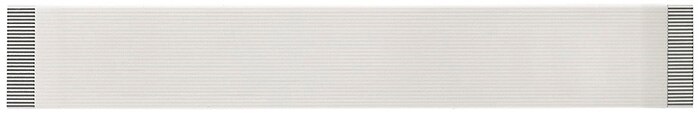

外露觸點在同側的 A 型纜線 (圖片來源：Molex)

外露觸點在異側的 D 型纜線 (圖片來源：Molex)

您現在應該已經掌握所有必要的資訊，能針對您的應用挑選匹配的纜線。此外，Molex 強烈建議您取一兩條纜線在應用中試用一下，並測試一下纜線的可靠性。如有其他任何疑問，歡迎立即聯繫 Digi-Key 客服團隊或直接聯繫 Molex。我們可以和您一起檢視可選的方案，並推薦最合適的標準解決方案，或是開發客製化款式。祝您在配接纜線與連接器時一切順利！

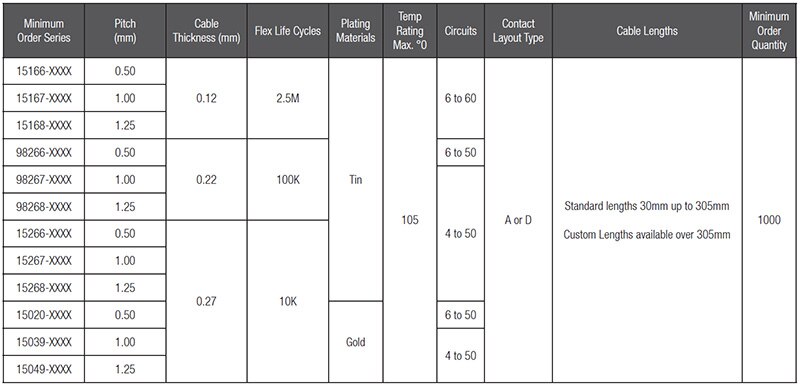

(圖片來源：Molex)
