完整 5 W 電源供應器搭配 IEC 電源濾波器外殼

我們對於絕大多數桌上型電腦、平面電視與廚房設備的主電源連接器都相當熟悉，其正式名稱為「IEC 60320」，但大多數的人都直接稱「水壺連接器」。這種連接器廣泛使用的原因在於，這是一種全球通行的標準，可搭配多種不同的電線來配合各個國家指定的牆面插座。這也可簡化製造流程。

若是水壺，主電源連接會直接通行，但若是微波爐或電腦，連接器上則會有電源濾波器。但不論主電源可直接通行或經過濾波，承載孔的尺寸都是標準大小且相同。穿孔器、壓力機以及預先切割面板皆可用來達到標準化承載孔。這也可大幅簡化製造作業。

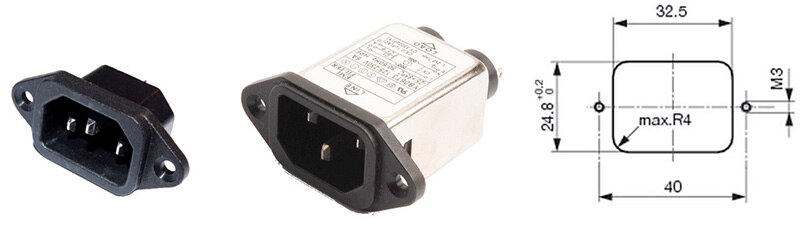

圖 1：IEC 連接器，搭載電源濾波器和標準承載孔的 IEC 連接器。(圖片來源：RECOM)

RECOM 進一步發展此概念，以相同的尺寸外殼打造出一款完備的 5 W 電源供應器，如同 IEC 電源濾波器一樣。RAC05-SK/C14 系列提供短路防護與 3.3 V 至最高 24 V_DC 的觸碰安全輸出，以及 85 V 至最高 264 V_AC 的通用型主電源輸入 (含內建 EMC 濾波器)。

此新式設計 (專利審核中) 具有以下優勢：

1：安全、可碰觸輸出 - 裝置中無害的主電源電壓。

2：快速安裝：標準化承載孔，因此只需幾秒就可安裝電源供應器。

3：通過國際安全認證的通用 AC 輸入。僅需搭配您所需的電源線，即可在世界各地使用。

4：3.3 V/5 V/12 V/15 V/24 V 短路防護輸出。

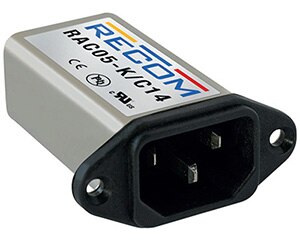

圖 2：RECOM 的 C14 電源供應器搭配 IEC 連接器。(圖片來源：RECOM)

RAC05-05SK/C14 非常適合供電給單板電腦，如 Raspberry Pi、Arduino 或 BBC Micro:bit。圖 3 顯示簡易的多功能合一 Raspberry Pi 觸控螢幕應用，可用於具有藍牙和 WLAN 介面的家庭自動化應用。此外也非常適合供電給常開式 IoT 應用，如網路節點、LoRa WAN 站點或資料記錄器。

RAC05-SK/C14 採用小型尺寸，因此能以簡單、輕鬆快速的方式融入任何低功率應用的電源供應器中。

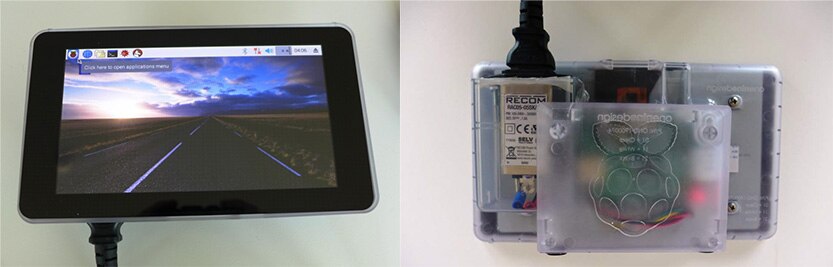

圖 3：Raspberry Pi 展示器。RAC05-05SK/C14 可提供 1 A 電流，足以供電給彩色螢幕，以及具有藍牙和 WLAN 介面的單板電腦。(圖片來源：RECOM)
