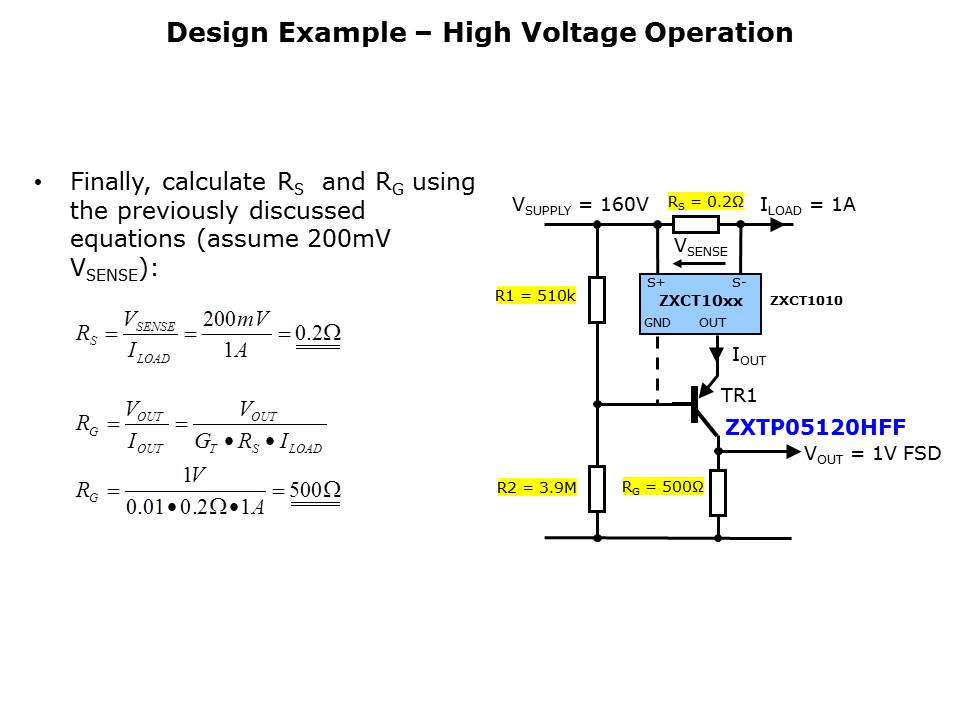

It can now be seen that the four required resistor values have all been calculated. All but RG are standard range resistor values. Even then, a value of 510Ω can be used if an error of 2% is okay or it can easily be made up of two 1k resistors in parallel.
