ZipLine Connector System Slide 12

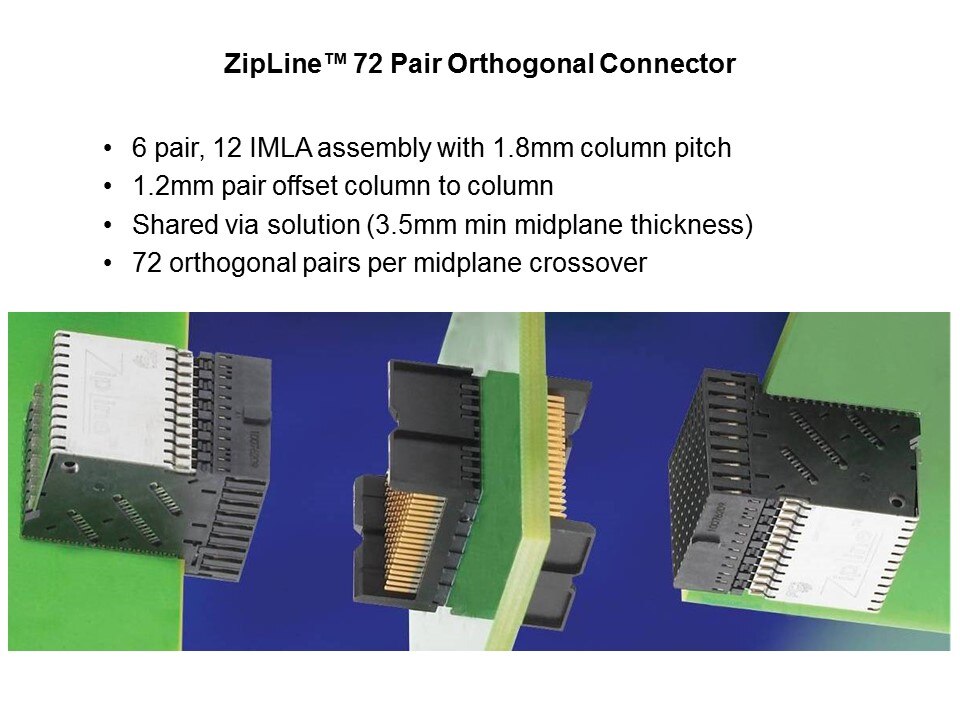

This is a typical application for the ZipLine™ orthogonal midplane connectors. In it’s densest form, the ZipLine connector provides 72 orthogonal pairs per midplane crossover. The headers are pressed into shared via holes on a minimum 3.5mm thick midplane.
