RClamp® 3374N TVS 二極體

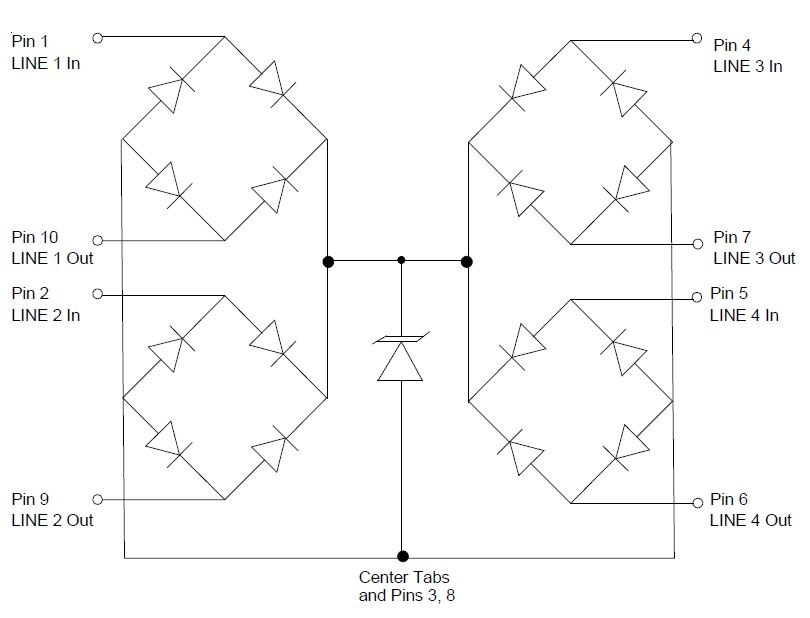

Semtech 的 RailClamp® TVS 二極體專為保護連接到高速數據與傳輸線的敏感元件所設計，以避免靜電放電 (ESD)、纜線放電事件 (CDE)，以及電氣快速暫態 (EFT) 造成的過電壓損害。 獨特的設計納入突波等級、低電容量控向二極體，以及 TVS 二極體在單一封裝中。 RClamp3374N 在設計上可取代多達兩個元件，提供板級 GbE 保護。 每個元件設計為保護兩個線路對。 這是透過在裝置中的佈線達成。 以此方式連接時，元件可耐受高等級的突波電流（40 A、8/20 μs），同時保持低於 5 pf 的低負載電容量。 由於具備此高突波承受能力，因此可用於高威脅環境中的應用，例如 Gigabit 乙太網路、通訊線路，以及 LVDS 介面。 RClamp3374N 採用 Semtech 自行研發的 EPD 製程技術所打造。 EPD 流程比起矽晶突崩式二極體製程，提供更低的隔絕電壓，並且大幅降低漏電流和電容量。 此元件具有 3.3 V 的真正工作電壓，能提供優異的保護。 RClamp3374N 採用 10 引腳 SLP3020N10 封裝。 尺寸僅 3.0 mm x 2.0 mm x 0.60 mm。 引線採用無鉛 NiPdAu 處理。
