每個開關皆需驅動器
Infineon 完美匹配的閘極驅動器 IC 和電源開關。
Infineon 提供全面的 EiceDRIVER™ 閘極驅動器 IC 產品組合，具有各種配置、電壓等級、隔離等級、保護功能、封裝選項。EiceDRIVER™ 閘極驅動器 IC 可搭配 Infineon IGBT 離散元件與模組、矽 (CoolMOS™、OptiMOS™、StrongIRFET™) 和碳化矽 MOSFET (CoolSiC™)、氮化鎵 HEMT (CoolGaN™)，或作為整合式電源模組的一部分 ( CIPOS™ IPM、iMOTION™ 智慧型 IPM)。
- 電動車充電
- 無線電動工具 / 機器人 / LEV
- 熱泵
- 資源

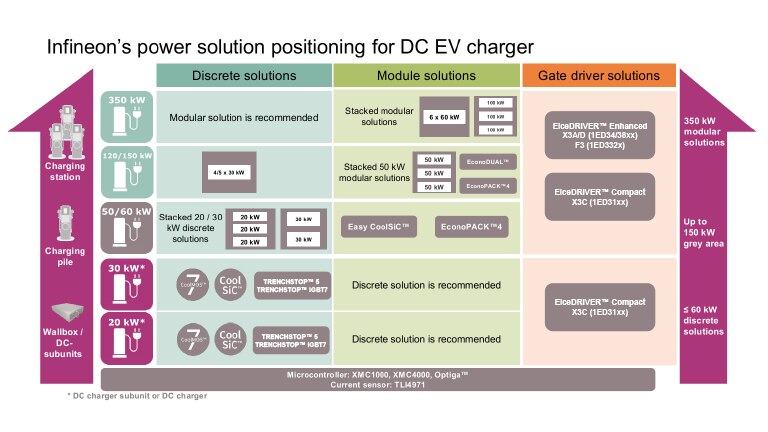

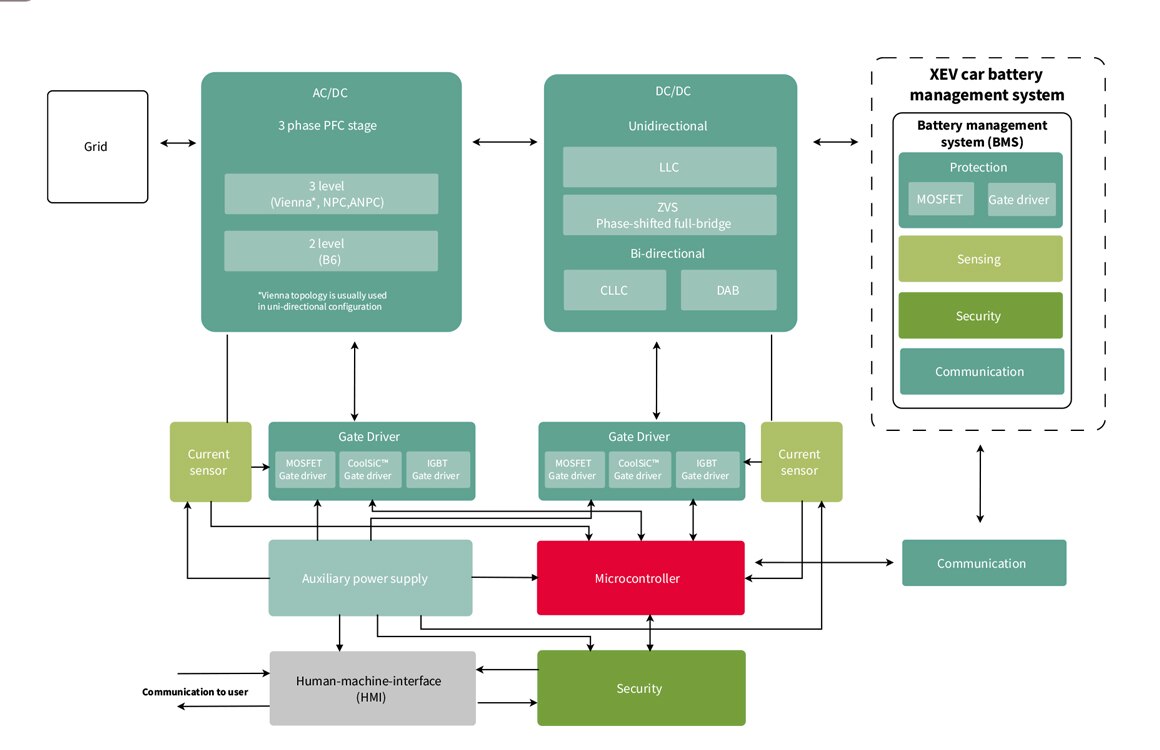

隨著電動運具的發展，需要快速的 DC 電動車充電器來實現高效充電。DC 充電器提供比標準 AC 充電器更快的充電速度。一個 150 kW 的 DC 充電器可以在 15 分鐘內為電動車充電 200 km。Infineon 在電動運具和電源供應器方面擁有專業知識，是推動 DC 電動車技術發展的天然合作夥伴。
推薦的閘極驅動器
| 應用 | 電壓等級 (V) | 配置 | 產品 | 源極／汲極電流典型值 | 封裝 | 說明 | 適合的電源開關和模組 |
|---|---|---|---|---|---|---|---|
| DC-DC (<22 kw) |
600 | 高側和低側 | IRS2186S | 414A | DSO-8 | 實現高功率、快速切換頻率的高電流 | CoolMOS™ MOSFET IPW60R018CFD7 IPW60R037CSFD CoolSIC™ MOSFET IMZ120R030M1H IMZ120R040M1H CoolSIC™ 肖特基二極體 IDW40G120C5B IDWD40G120C5 CoolSIC™ 模組 FF33MR12W1M1H (P)_B11 F4-33MR12W1M1H(P)_B11 |
| 650 | 2ED2110S06M | 2.5/2.5A | DSO-16 300 mil | Infineon SOI、整合式 BSD、快速位準移位、關斷、獨立 VSS/COM | |||
| 650 | 22ED2181S06F | 2.5/2.5 A | DSO-8 | Infineon SOI、整合式 BSD、HIN、LIN | |||
| 2300 | 1 通道隔離式 | 1ED3125MU12F | 10/9 A | DSO-8 | EiceDRIVER™X3 Compact 及米勒箝位 | ||
| 1200 | 高側和低側 | IR2213S | 2/2.5 A | DSO-16 300 mil | 關斷和獨立電源供應器 | ||
| 1200 | 半橋 | IR2214SS | 2/3 A | SSOP-24 | DESAT、軟關斷、兩階段開啟、故障回報、同步 | ||
| DC-DC (<50 kw) |
2300 | 1 通道隔離式 | IED3124MU12F | 13.5/14 A | DSO-8 | EiceDRIVER™X3 Compact 及獨立輸出 | CoolMOS™ MOSFET IPW60R018CFD7 IPW60R037CSFD CoolSIC™ MOSFET IMZ120R030M1H IMZ120R040M1H CoolSIC™ 肖特基二極體 IDW40G120C5B IDWD40G120C5 CoolSIC™ 模組 FF8MR12W1M1H(P)_B11 FF17MR12W1M1H(P)_B11 FF11MR12W2M1H(P)_B11 F4-17MR12W1M1H(P)_B11 |
| 1200 | 2 通道隔離式 | 2EDR8259H | 4/8 A | DSO8-16 300mil | EiceDRIVER™X3 2EDi 及強化隔離 | ||
| 2300 | 1 通道隔離式 | 1ED3122MC12H | 108 A | DSO8 300mil | EiceDRIVER™X3 Compact 及米勒箝位 | ||
| DC-DC (<150kW) | 2300 V | 1ED3124MC12H | 13.5/14 A | DSO8 300mil | EiceDRIVER™X3 Compact 及獨立輸出 | CoolMOS™ MOSFET IPW60R018CFD7 CoolSIC™ MOSFET IMZ120R030M1H IMZ120R040M1H CoolSIC™ 肖特基二極體 IDW40G120C5B IDWD40G120C5 CoolSIC™ 模組 FF4MR12W2M1H(P)-B11 FF6MR12W2M1H(P)_B11 F4-11MR12W2M1H(P)_B11 F4-8MR12W2M1H(P)_B11 DDB2U60N12W1RF(P)-B11 |
|
| 1ED3241MC12H | 18/18 A | DSO8 300mil | EiceDRIVER™ 2L-SRC Compact 及 2 級迴轉率控制 | ||||
| 1ED3321MC12N | 6/8.5 A | DSO-16 | EiceDRIVER™ Enhanced led-f3，具有 DESAT、軟關斷、米勒箝位 | ||||
| 1ED3890MC12M | 7.5/11 A | DSO-16 細間距 | EiceDRIVER™ Enhanced X3 Digital，具有 I2C 可設定性、DESAT、軟關斷、米勒箝位 | ||||
| 單端升壓 PFC | 25 V | 1 通道非隔離式 | 1EDN8115B | 4/8 A | SOT23-6 | 獨立輸出、19 ns 傳播延遲 | CoolMOS™ MOSFET P7 IPW60R037P7 IPW60R024P7 650 V TRENCHSTOP™5 H5IGBT IKW50N65EH5 650 V TRENCHSTOP™5 WR6 IKWH40N65WR6 IKWH50N65WR6 1200 V CoolSIC™ MOSFET IMW120R030M1H IMW120R040M1H 1200 V TRENCHSTOP™ 7 H7 IKN40N120CH7 IKW50N120CH7 CoolSiC™ 二極體 IDWD10G120C5 IDWD20120C5 IDWD30G120C5 IDWD40G120C5 |
| 1ED4417N01B | 2.6/2.6A | SOT23-5 | 致能、可編程故障清除時間 UVLO | ||||
| 1ED44175N01B | 2.6/2.6A | SOT23-6 | 快速、準確 (±5%) OCP、故障回報、致能、負電流感測 | ||||
| 1ED44176N01F | 0.8/1.75 A | DSO-8 | 快速、準確 (±5%) OCP、故障回報、致能、正電流感測、獨立的 VSS/COM | ||||
| IES44273L | 1.5/1.5 A | SOT23-5 | 額外的 OUT 引腳 | ||||
| 200 V | 1EDN8550B | 4/8A | SOT23-6 | 具有 ± 80 V 靜態接地偏移穩健性的真正差動輸入 | |||
| 交錯升壓 PFC | 22 V | 2 通道非隔離式 | 2EDN8534F | 5/5 A | DSO-8 | 2 ns 延遲匹配、19 ns 傳播延遲 | |
| 24 V | 2ED24427N01F | 10/10 A | DSO-8 含電源墊片 | 致能、低 rds 輸出、導熱墊 | |||
| 25 V | IRS4427S | 2.3/2.3 A | DSO-8 | 匹配的傳播延遲 | |||
| 圖騰柱 PFC | 650 V | 高側和低側 | 2ED2181S06F | 2.5/2.5 A | DSO-8 | Infineon SOI、整合式 BSD、HIN、LIN | 600 V CoolMOS™ MOS CFD 7 MOSFET IPP60R070CFD7 IPP60R280CFD7 IPT60R035CFD7 650 V CoolSIC™ 混合式離散元件 IKW40N65RH5 IKW50N65RH5 IKW75N65RH5 IKW50N65SS5 IKW75N65SS5 EasyPACK™ IGBT 模組 FS50R121T7_B11 FS100R12W2T7 |
| 1200 V | 2 通道隔離式 | 2EDB8259F | 4/8 A | DSO-16 | EiceDRIVER™ 2EDI 及基本隔離 (3k V UL1577) | ||
| 2EDB8259Y | 5/9 A | DSO-14 | EiceDRIVER™ 2EDI 及基本隔離 (3k V UL1577) | ||||
| Vienna 整流器和 NPC2 | 22 V | 2 通道非隔離式 | 2EDN7534F | 5/5 A | DSO-8 | 2 ns 延遲匹配、19 ns 傳播延遲 | 650 V CoolMOS™ C7 MOSFET IPP65R045C7 IPW65R019C7 IPL65R070C7 600 V CoolMOS™ P7 MOSFET IPP60R060P7 IPP60R3360P7 IPW60R024P7 650 V TRENCHSTOP™5 H5 IKW75N65EH5 1200 V CoolSIC™ 肖特基二極體 IDW40G120C5B IDWS40G120C5 CoolSIC™ 模組 F3L11MR12W2M1H_B19 F3L11MR12W2M1HP_B19 F3L8MR12W2M1H_B11 F3L8MR12W2M1HP_B11 |
| 1200 V | 1 通道隔離式 | 1EDB6275F | 5/9 A | DSO-8 | EiceDRIVER™ 2EDI 及基本隔離 (3k V UL1577) | ||
| 2300 V | 1ED3142MU12F | 6/6.5 A | DSO-8 | EiceDRIVER™ X3 Compact 及獨立輸出 | |||
| 三相全橋 | 2300 V | 1 通道隔離式 | 1ED3461MC12N | 7.5/5A | DSO-16 | EiceDRIVER™ Enhanced X3 Analog，具有可調式 DESAT、軟關斷、米勒箝位 | CoolSiC™ 模組 FS13MR12W2M1HPB11 |
| 1ED3321MC12N | 6/8.5A | DSO-16 | EiceDRIVER™ Enhanced 1ED-F3，具有可調式 DESAT、軟關斷、米勒箝位 |

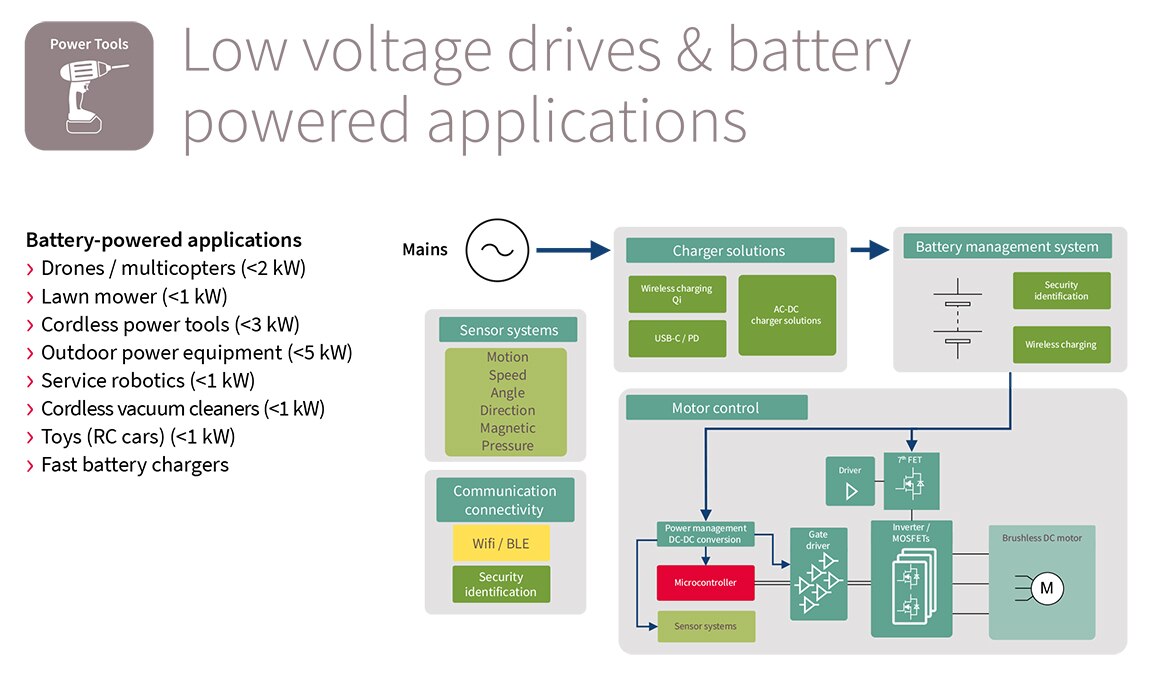

數百萬家庭仰賴電動工具來完成日常工作。消費者需要價格低廉、電池續航力長的堅固、可靠、可攜式工具。Infineon 的創新產品組合提供安全功能，滿足消費者對所有電動工具應用的需求，同時降低成本。
推薦用於低電壓驅動、電池供電式應用的閘極驅動器
| 應用 | 閘極驅動器電壓等級 (V) | 配置 | 產品 | 源極／汲極電流典型值 | 封裝 | 說明 | 適合的電源開關和模組 |
|---|---|---|---|---|---|---|---|
| 馬達變頻器 / BLDC | 60 | 三相 | 6EDL7141 | 1.5/1.5 AV | VQFN-48 7x7mm | 完全可編程的整合式電源供應器和電流感測放大器 | StrongIRFET™ MOSFET IRF7480M IRF6726M StrongIRFET™ 2 MOSFET IPP016N08NF2S IPP026N10NF2S 30 V OptiMOS™ 5 MOSFET BSZ0500NSI BSC009NE2LS5 40 V OptiMOS™ 5 MOSFET BSC019N04LS BSZ028N04LS 60 V OptiMOS™ 5 MOSFET BSC012N06NS IPT007N06N 80 V OptiMOS™ 5 MOSFET BSC021N08NS5 IPT010N08NM5 100 V OptiMOS™ 5 MOSFET BSC027N10NS5 IPT015N10N5 150 V OptiMOS™ 5 MOSFET BSC074N15NS5 |
| 160 | 高側和低側 | 2ED2732S01G | 1/2 A | DFN10 3x3mm | Infineon SOI、整合式 BSD、獨立 VSS/COM、導熱墊 | ||
| 160 | 三相 | 6ED2742S01Q | 1/2 A | QFN32 5x5mm | Infineon SOI、整合式 BSD、PMU、涓流充電幫浦、可編程 OCP、電流感測放大器、RFE | ||
| 160 | 半橋 | 2ED2748S01G | 4/8 A | DFN10 3x3mm | Infineon SOI、整合式 BSD、獨立 VSS/COM、導熱墊 | ||
| 200 | 1 通道非隔離式 | 1EDN7550B | 4/8 A | SOT23-6 | 具有 ± 80 V 靜態接地偏移穩健性的真正差動輸入 | ||
| 200 | 三相 | 6ED003L02-F2 | 0.165/ 0.375 A | TSSOP-28 | Infineon SOI、OCP、致能、故障回報 | ||
| 200 | 6EDL04N02PR | 0.165/ 0.375 A | Infineon SOI、整合式 BSD、OCP、致能、故障回報 | ||||
| 200 | 高側和低側 | IRS2005S | 0.29/0.6 A | DSO-8 | VCC & VBS UVLO、匹配的傳播延遲 | ||
| 200 | 半橋 | IRS2007S | 0.29/0.6 A | VCC & VBS UVLO、匹配的傳播延遲 | |||
| 200 | 高側和低側 | IRS2011S | 1/1 A | 60 ns 傳播延遲、VCC 和 VBS UVLO | |||
| 600 | 半橋 | 2EDL05N06PF | 0.36/0.7 AD | Infineon SOI、整合式 BSD | |||
| 600 | 2EDL23N06PJ | 2.3/2.8 A | DSO-14 | Infineon SOI、整合式 BSD、OCP、致能、故障回報 | |||
| 600 | 三相 | 6EDL04N06PT | 0.165/ 0.375 A | DSO-28 300 mil | Infineon SOI、整合式 BSD、OCP、致能、故障回報 | ||
| 600 | 高側和低側 | IRS21867S | 4/4 A | DSO-8 | 實現高功率、快速切換頻率、低 UVLO (6 V/5.5 V) 的高電流 | ||
| 電池充電器 | 22 | 1 通道非隔離式 | 1EDN8511B | 4/8 A | SOT23-6 | 獨立輸出、19 ns 傳播延遲 | CoolMOS™ MOSFET IPW60R070CFD7 IPAN60R125PFD7S CoolMOS™ MOSFET P7 IPA80R900P7 IPA60R180P7S 650 V CoolSiC™ MOSFET IMW65R048M1H IMZA65R072M1H CoolSiC™ 二極體 IDH10G65C6 IDW20G65C5B OptiMOS™ 5 IPA083N10N5 IPA029N06N |
| 22 | 2 通道非隔離式 | 2EDN8534F | 5/5 A | DSO-8 | 2 ns 延遲匹配、19 ns 傳播延遲 | ||
| 25 | 1 通道非隔離式 | 1ED44171N01B | 2.6/2.6 A | SOT23-5 | 致能、可編程故障清除時間、UVLO | ||
| 25 | 1ED44175N01B | 2.6/2.6 A | SOT23-6 | 快速、準確 (±5%) OCP、故障回報、致能、負電流感測 | |||
| 25 | IRS44273L | 1.5/1.5 A | SOT23-5 | 額外的 OUT 引腳 | |||
| 600 | 高側和低側 | IRS2186S | 4/4 A | DSO-8 | 實現高功率、快速切換頻率的高電流 | ||
| 650 | 2ED2106S06F | 0.29/0.7 A | Infineon SOI、整合式 BSD、HIN、LIN | ||||
| 650 | 2ED2110S06M | 2.5/2.5 A | DSO-16 300 mil | Infineon SOI、整合式 BSD、快速位準移位、關斷、獨立 VSS/COM | |||
| 650 | 2ED2181S06F | 2.5/2.5 A | DSO-8 | Infineon SOI、整合式 BSD、HIN、LIN |

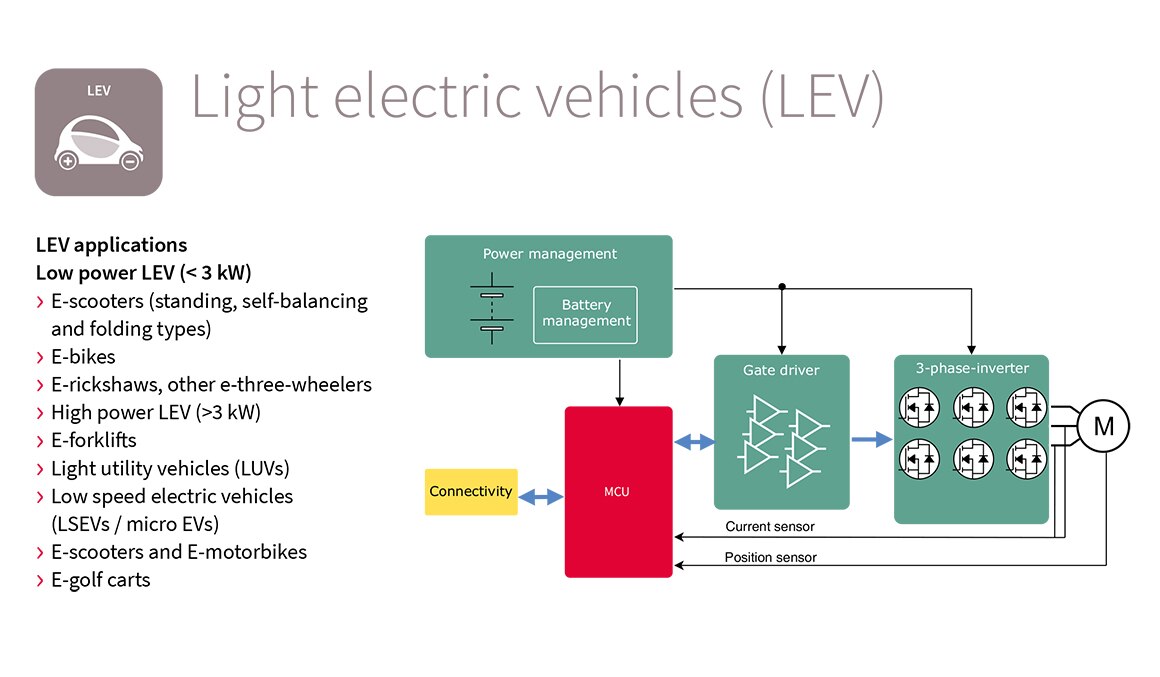

推薦用於輕型電動車 (LEV) 的閘極驅動器
| 應用 | 閘極驅動器電壓等級 (V) | 配置 | 產品 | 源極／汲極電流典型值 | 封裝 | 說明 | 適合的電源開關和模組 |
|---|---|---|---|---|---|---|---|
| 馬達變頻器 <3 kW (<48 V 電池) | 60 | 三相 | 6EDL7141 | 1.5/1.5A | VQFN-48 7x7 mm | 完全可編程的整合式電源供應器和電流感測放大器、迴轉率控制、保護功能 | 60 V StrongIRET™ IRFS753060 IRF60SC241 60 V OptoMOS™ 5 MOSFET IPTG007N06NM5 IPB01N06N 75 V STrongIRFET™ IRFB7730 BSC036NE7NS3G |
| 160 | 高側和低側 | 2ED2732SO1G | 1/2 A | DFN10 3x3 mm | SOI、整合式 BSB、UVLO、獨立 VSS/COM、導熱墊 | ||
| 160 | 三相 | 6ED2742S01QXTMA1 | 1/2 A | QFN32、5x5 mm | SOI、整合式 BSB、PMU、100% DC 及涓流充電幫浦、可編程 OCP 及選擇增益、CS 放大器、RFE | ||
| 200 | 三相 | 6EDL04N02PRXUMA1 | 0.165/0.375A | TSSOP-28 | Infineon SOI、整合式 BSB、OCP、致能故障回報 | ||
| 200 | 高側和低側 | IRS2005 | 0.29/0.6A | DSO-8 | UVLO、MTON/OFF、最大 50 ns、3.3 V-15 V 輸入 | ||
| 200 | 高側和低側 | IRS2011S | 1/1 A | DSO-8 | UVLO、MTON/OFF、最大 20 ns、3.3 V-15 V 輸入 | ||
| 600 | 高側和低側 | 2EDL05N06PF | 0.36/0.7 A | DSO-8 | SOI、UVLO、MTON/OFF最大 60 ns、3.3-15 V 輸入、BSD | ||
| 600 | 三相 | 6EDL04N06PF | 0.165/0.375 A | DSO-28 300 mil | Infineon SOI、整合式 BSD、OCP、致能、故障回報 | ||
| 600 | 單高側 | IRS21271S | 0.2/0.42A | DSO-8 | UVLO、OCP、3-15 V 輸入、故障回報 | ||
| 馬達變頻器 3-10 kW (48-96 V 電池) | 160 | 高側和低側 | 2ED2738S01G | 4.8 A | DFN10 3x3 mm | SOI、整合式 BSD、UVLO、獨立 VSS/COM、導熱墊 | 80 V OptiMOS™5 MOSFET IPT010N08NM5ATMA1 IPTG011N08NM5 IPB015N08N5 BSC019N08NS5 IST019N08NM5 100 V IR MOSFET™ IRLS4030 IRF100B201 100V OptiMOS™5 MOSFET IPTG014N10NM5 IPTG018N10NM5 IPTC015N10NM5 IPB017N10N5 IST026N10NM5 BCS027N10NS5 100V OptiMOS™6 MOSFET ISC022N10NM6 |
| 200 | 10 通道非隔離式 | 1EDN8550B | 4/8 A | SOT23-6 | 真正差動輸入，具有 ± 80 V 靜態和動態接地偏移穩健性、獨立的 SRC/SNK 輸出引腳。 | ||
| 500 | 高側和低側 | IRS2110S | 2/2 A | DSO-16 W | MTON/OFF、最大 10 NS、獨立電源和邏輯接地、SD 引腳、3-20 V 輸入 | ||
| 600 | 高側和低側 | 2EDL23N06PJ | 2.3/2.8 A | DSO-14 | 3.3 V-15 V 輸入、-100 V 暫態、PGND、SOI 整合式 BSB、OCP、UVLO、致能、故障回報 | ||
| 600 | 高側和低側 | IRS21867S | 4/4 A | DSO-8 | 3-5 V 輸入、MTON/OFF、最大值為 35 ns、UVLO、負暫態穩健 | ||
| 650 | 高側和低側 | 2ED2181S06F | 2.5/2.5 A | DSO-8 | SOI、整合式 BSD、3.3-15 V 輸入、MTON/OFF、最大 35 ns、-100 V 暫態 | ||
| 650 | 高側和低側 | 2ED21814S06J | 2.5/2.5 A | DSO-14 | SOI、整合式 BSD、3.3-15 V 輸入、MTON/OFF、最大 35 ns、-100 暫態、獨立邏輯 | ||
| 馬達變頻器 >10 kW (>96 V 電池) | 1200 | 1 通道隔離式 | 1EDB8275F | 5/9 A | DSO-8 | 3kV 基本隔離及CT 技術。(ul1577)、獨立 SRC/SNK 輸出、UVLO (4 種)、CMTI>300 V/ns | 150 V IR MOSFET™ MOSFET IRFB4115 150 V OptiMOS™ 5 MOSFET IPB044N15N5 IPT039N15N5 200 V StrongIRFET™ IRF200S234 200 V OptiMOS™ 3 MOSFET IPB107N20N3G IPTG111N20NM3FD |
| 2300 | 1ED3142MU12F | 6/6.5 A | EiceDRIVER™ X3 Compact 及獨立輸出 | ||||
| 1200 | 2 通道隔離式 | 2EDB8259F | 5/9 A | DSO-16 | 3kV 基本隔離及CT 技術。失效時間控制 (DTC) 和 STP、UVLO (4 種)、CMTI.150V/ns | ||
| 1200 | 2 通道隔離式 | 2EDB8259Y | 5/9 A | DSO-14 | 3kV 基本隔離及CT 技術。失效時間控制 (DTC) 和 STP、UVLO (4 種)、CMTI.150V/ns | ||
| 2300 | 1 通道隔離式 | 1ED3121MC12H | 5.5/5.5 A | DSO-8 300 mIL | EiceDRIVER™ X# Compact 及獨立輸出 |
Infineon EiceDRIVER™ 閘極驅動器 IC 系列提供高功率效率，有助於減少二氧化碳排放引起的全球暖化。它們具有高抗噪性和穩健性，容易使用；憑藉 DESAT 保護、主動米勒箝位、迴轉率控制、I2C 數位可設定性等特點，EiceDRIVER™ 閘極驅動器已廣泛用於各種功率等級的逆變器和熱泵 PFC。

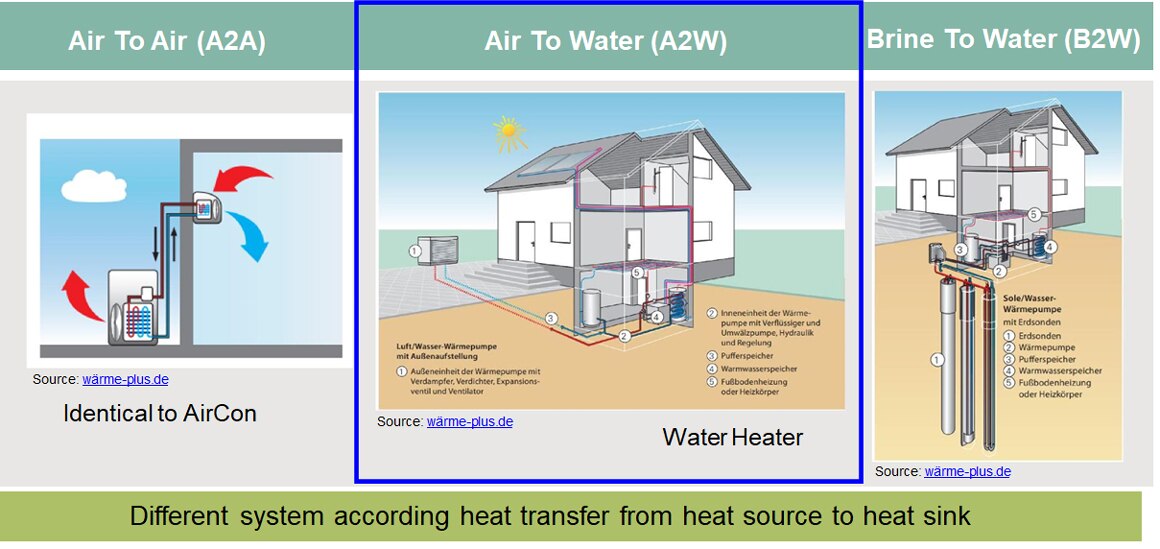

依方法分類的熱泵類別 - 3 種主要系統

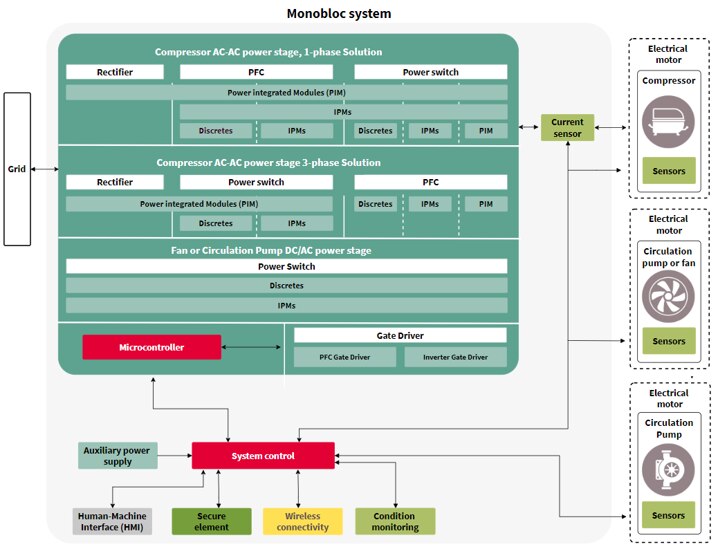

熱泵系統典型方塊圖

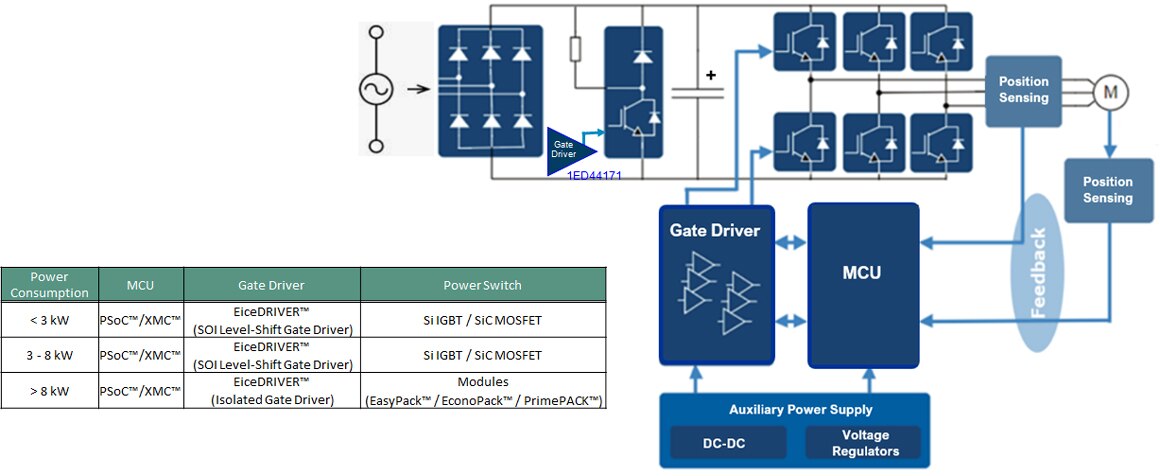

適合馬達驅動應用的閘極驅動器 IC
推薦的閘極驅動器 IC (熱泵 – 逆變器)
| 閘極驅動器電壓等級 (V) | 產品 | 技術 | 通道數 | UVLO 開／關典型值 [V] | 驅動電流 I0+/l0- 典型值 [A] | 傳播延遲關閉／開啟典型值 [ns] | 特點 | 封裝 | 適合的電源開關和模組 |
|---|---|---|---|---|---|---|---|---|---|
| 600 V | 6EDL04I06PT | SOI | 6 | 11.7/9.8 | 0.165/0.375 | 490/530 | 內建靴帶式二極體；過流保護；致能；故障回報；用於邏輯接地的獨立引腳 | DSO-28WB | 600 V RC-D2 IKD10N60RC2 IKD15N60RC2 650 V TRENCHSTOP™ IGBT6 IKA10N65ET6 IKA15N65ET6 600 V TRENCHSTOP™ IKA10N60T IKA15N60T 650 V TRENCHSTOP™ IGBT7 T7 IKW20N65ET7 IKW30N65ET7 IKW40N65ET7 |
| 600 V | 6EDL04N06P | 9.0/8.1 | 0.165/0.375 | 530/530 | |||||
| 1200 V | 6ED2230S12T | 11.4/10.4 | 0.35/0.65 | 600/600 | 內建靴帶式二極體；過流保護；擊穿保護；致能；故障回報；可編程故障清除時間；用於邏輯接地的獨立引腳 | DSO-24 | 1200 V TRENCHSTOP™ IGBT7 S7 IKW40N120CS7 IKW25N120CS7 1200 V CoolSiC™ MOSFET IMW120R030M1H IMW120R040M1H |
||
| 1200 V | 6ED2231S12T | 12.2/11.3 | 0.35/0.65 | 600/600 | |||||
| 650 V | 2ED2304S06F | SOI | 2 | 9.1/8.3 | 0.36/0.7 | 300/310 | 內建靴帶式二極體；擊穿保護 | DSO-8 | 600 V RC-D2 IKD10N60RC2 IKD15N60RC2 650 V TRENCHSTOP™ IGBT6 IKA10N65ET6 IKA05N65ET6 600 V TRENCHSTOP™ IKA10N60T IKA15N60T 650 V TRENCHSTOP™ IGBT T7 IKW20N65ET7 IKW30N65ET7 IKW40N65ET7 |
| 2ED2104S06F | 8.9/8.0 | 0.29/0.70 | 90/90 | 內建靴帶式二極體；擊穿保護；關斷輸入 | |||||
| 2ED2184S06F | 91/8.2 | 2.5/2.5 | 200/200 | ||||||
| 600 V | 2EDL23N06PJ | 9.1/8.3 | 2.3/2.8 | 300/310 | 內建靴帶式二極體；過流保護；擊穿保護；致能；故障回報；用於邏輯接地的獨立引腳 | DSO-14 | |||
| 2EDL23I06PJ | 12.5/11.6 | 2.3/2.8 | 400/420 | ||||||
| 1200 V | 2ED1324S12P | 12.2/11.3 | 2.3/2.3 | 500/500 | 內建靴帶式二極體；主動米勒箝位；短路箝位；過流保護；擊穿保護；致能；可編程故障清除時間；用於邏輯接地的獨立引腳 | DSO-20DW | 1200 V TRENCHSTOP™ IGBT S7 IKW40N120CS7 IKW25N120CS7 1200V CoolSiC™ MOSFET IMW120R030M1H IMW120R040M1H |
||
| 2ED1322S12M | 12.2/11.3 | 2.3/4.6 | 350/350 | 內建靴帶式二極體；擊穿保護；致能；故障回報；可編程故障清除時間；用於邏輯接地的獨立引腳 | DSO-16 | ||||
| 1200 V | 1EDI20N12AF | 無芯變壓器 | 1 | 9.1/8.5 | 4.0/3.5 | 120/115 | 獨立的汲極／源極輸出 | DSO-8 150 mil | 1200 V TRENCHSTOP™ IGBT7 H7 IKW40N120CH7 |
| 1EDI60I12AF | 12.0/11.1 | 10.0/9.4 | 300/300 | 用於邏輯接地的獨立引腳 | |||||
| 1EDI20I12MF | 12.011.1 | 4.4/4.1 | 300/300 | 主動米勒箝位；獨立的汲極／源極輸出；用於邏輯接地的獨立引腳 | |||||
| 2EDO2OI12-FI | 2 | 12.0/11.0 | 1.5/2.5 | 85/85 | 用於 OCP 的運算放大器和比較器 | DSO-18 | |||
| 2300 V | 1ED312OMU12H | 1 | 10.0/8.0 | 5.5/5.5 | 90/90 | UL1577 認證；獨立的汲極／源極輸出；用於邏輯接地的獨立引腳 | DSO-8 300 mil | ||
| 1ED3240MC12H | 11.8/10.8 | 10.0/10.0 | 110/110 | 二級迴轉率控制；VDE0844-11 (強化)；UL1577 認證；獨立的汲極／源極輸出；用於邏輯接地的獨立引腳 | |||||
| 1ED3122MC12H | 10.0/8.0 | 10.0/90 | 90/90 | UL1577 認證；主動米勒箝位；用於邏輯接地的獨立引腳 | |||||
| 1ED3140MU12F | 9.3/8.55 | 6.5/5.5 | 45/45 | UL1577 認證；獨立的汲極／源極輸出；用於邏輯接地的獨立引腳 | DSO-8 150 mil | ||||
| 1ED3142MU12F | 13.6/12.55 | 6.5/5.5 | 45/45 | UL1577 認證；獨立的汲極／源極輸出；用於邏輯接地的獨立引腳 | |||||
| 1ED3321MC12N | 13.6/12.55 | 6/8.5 | 85/85 | UL1577 和 VDE-11 認證；主動米勒箝位；DESAT 和軟關斷 | DSO-16 300 mil |
推薦的閘極驅動器 IC (熱泵 – PFC)
| 閘極驅動器電壓等級 (V) | 產品 | PFC 類型 | 技術 | 通道數 | UVLO 開／關典型值 [V] | 驅動電流 I0+/l0- 典型值 [A] | 傳播延遲關閉／開啟典型值 [ns] | 特點 | 封裝 | 適合的電源開關和模組 |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 V | IRS4427S | 升壓 PFC | 雙低側 | 2 | - | 2.3/3.3 | 65/85 | DSO-8 | 650 V TRENCHSTOP™ 5 IKWH30N65WR6 IKW40N65WR6 650 V TRENCHSTOP™ 5 H5 IKW40N65RH5 RAPID 1 二極體 IDW30C65D1 1200 V TRENCHSTOP™ IGBT7 H7IKW40N120CH7 EasyPIM™ 模組 (IGBT) FB50R07W2E3_B23 FB50R07W2E3_C36 |
|
| 24 V | 2ED24427N01F | 11.5/10.0 | 10.0/10.0 | 40/55 | DSO-8 含電源墊片 | |||||
| 25 V | 1ED44171N01B | 單低側 | 1 | 11.9/11.4 | 2.6/2.6 | 50/50 | SOT-23-5 | |||
| 1ED44176N01F | 11.9/11.4 | 0.8/1.75 | 50/50 | DSO-8 | ||||||
| 1ED44173N01B | 8.0/7.3 | 2.6/2.6 | 34/34 | SOT-23-6 | ||||||
| 1ED44175N01B | 11.9/11.0 | 2.6/2.6 | 50/50 | |||||||
| 650 V | 2ED2304S06F | 圖騰池 PFC | SOI | 2 | 9.1/8.3 | 0.36/0.7 | 300/310 | 內建靴帶式二極體；擊穿保護 | DSO-8 | 650 V TRENCHSTOP™ 5 IKWH30N65WR6 IKW40N65WR6 650 V TRENCHSTOP™ 5 H5 IKW40N65RH5 |
| 2ED2104S06F | 8.9/8.0 | 0.29/0.7 | 90/90 | 內建靴帶式二極體；擊穿保護；關斷輸入 | ||||||
| 2ED2184S06F | 9.1/8.2 | 2.5/2.5 | 200/200 | 內建靴帶式二極體；擊穿保護；關斷輸入 | ||||||
| 600 V | 2EDL23N06PJ | 9.1/8.3 | 2.3/2.8 | 300/310 | 內建靴帶式二極體；過流保護；擊穿保護；致能；故障回報；用於邏輯接地的獨立引腳 | DSO-14 | ||||
| 2EDL23I06PJ | 12.2/11.3 | 2.3/2.3 | 400/420 | |||||||
| 1200 V | 2ED1324S12P | 12.2/11.3 | 2.3/2.3 | 500/500 | 內建靴帶式二極體；主動米勒箝位；過流保護；擊穿保護；致能；故障回報；可編程故障清除時間；用於邏輯接地的獨立引腳 | DSO-20DW | 1200V TRENCHSTOP™ IGBT H7 IKW40N120CH7XKSA1 |
|||
| 2ED1322S12M | 12.2/11.3 | 2.3/4.6 | 350/350 | 內建靴帶式二極體；過流保護；擊穿保護；致能；可編程故障清除時間；用於邏輯接地的獨立引腳 | DSO-16 | |||||
| 1200 V | 1EDI20N12AF | 無線變壓器 | 1 | 9.1/8.5 | 4.0/3.5 | 12/115 | 獨立的汲極／源極輸出；用於邏輯接地的獨立引腳 | DSO-8 150 mil | 1200V TRENCHSTOP™ IGBT H7 IKW40N120CH7XKSA1 EasyPIM™ 模組 (IGBT) FP25R12W1T7_B11 FP35R12W2T7_B11 FP50R12W2T7_B11 FP35R12N2T7_B11 FP50R12N2T7_B11 | |
| 1EDI60I12AF | 12.0/11.1 | 1.0/9.4 | 300/300 | |||||||
| 1EDI20I12MF | 12.0/11.1 | 4.4/4.1 | 主動米勒箝位；獨立的汲極／源極輸出；用於邏輯接地的獨立引腳 | |||||||
| 2ED020I12-FI | 2 | 12.0/11.0 | 1.5/2.5 | 85/85 | 用於 OCP 的運算放大器和比較器 | DSO-8 150 mil | ||||
| 2300 V | 1ED3120MU12H | 1 | 10.0/8.0 | 5.5/5.5 | 90/90 | UL1577 認證；獨立的汲極／源極輸出；用於邏輯接地的獨立引腳 | DSO-18 | |||
| 1ED3122MU12H | 10.0/8.0 | 10.0/9.0 | UL1577 認證；主動米勒箝位；用於邏輯接地的獨立引腳 | DSO-8 300 mil | ||||||
| 1ED3140MU12F | 9.3/8.55 | 6.5/5.5 | 45/45 | UL1577 認證；獨立的汲極／源極輸出；用於邏輯接地的獨立引腳 | ||||||
| 1ED3142MU12F | 13.6/12.55 | UL1577 認證；獨立的汲極／源極輸出；用於邏輯接地的獨立引腳 | DSO-8 150 mil | |||||||
| 1ED3321MC12N | 13.6/12.55 | 6/8.5 | 85/85 | UL1577 和 VDE-11 認證；主動米勒箝位；DESAT 和軟關斷 | DSO-16 300 mil |
