d53g pad

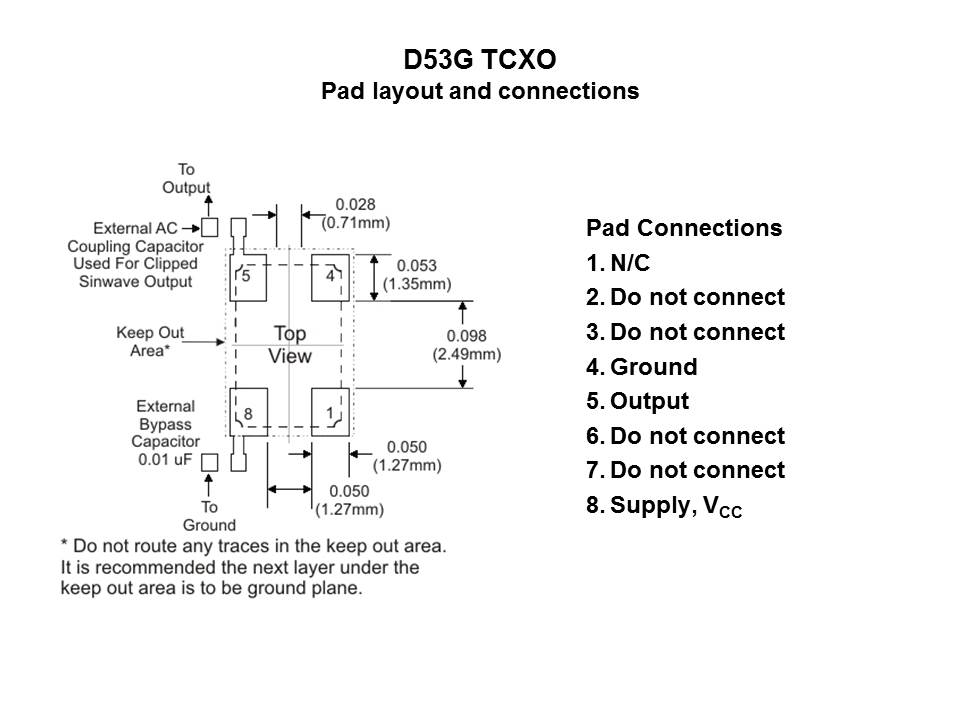

This slide illustrates the D53G TCXO pad layout and pad connection list, including external layout information. Please note that pad number one of the D53G is no connection, pad number four is ground, pad number five is the TCXO output pad, and pad number eight is the supply VCC pad.
