d75 pad

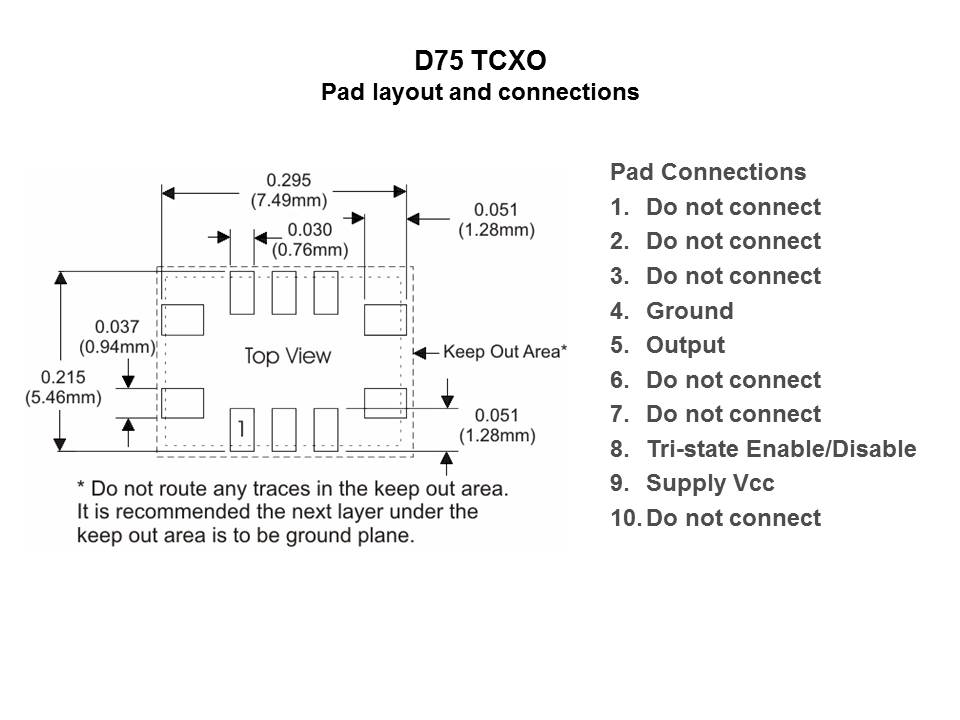

This slide illustrates the D75 TCXO pad layout and pad connection list, including external layout information. Please note that pad number four of the D75 is ground, pad number five is the TCXO output, pad number eight is a tri-state Enable/Disable pad, and pad number nine is the supply VCC pad.
