1” x 1” PCB 安裝 DC-DC 轉換器

XP Power 的 1” x 1” PCB 安裝 DC-DC 轉換器的輸出功率介於 10 W 至 30 W

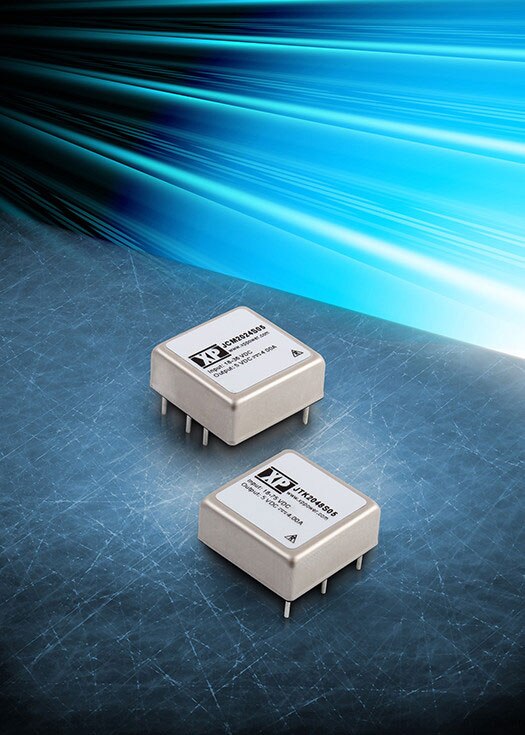

XP Power 的 1” x 1” PCB 安裝 DC-DC 轉換器XP Power 推出 JSM、JKW、JCM 和 JTK 系列 DC/DC 轉換器。這些高效率的板安裝轉換器,適合空間受限的可攜式應用,提供單一或雙重穩壓輸出,採用超小型 1" x 1" 覆蓋區和 0.39" 至 0.41" 的薄型設計。這些小型元件可達到每立方英吋最高 73 W 的業界領先功率密度,和高達 92% 的效率,非常適合轉換器 PCB 空間需要維持最小並採用業界標準封裝引腳配置的應用。這些產品可替代既有的 1" x 2" 封裝,進而縮減 50% 的板空間需求。

提供四種不同系列,並提供多種額定輸出功率和輸入電壓範圍。JSM10/25 系列具有 2:1 電壓輸入範圍,輸出為 10 W或 25 W。JWK10/25 系列亦具有 10 W 或 25 W 輸出,提供更寬廣的 4:1 輸入電壓範圍。若是 15 W、20 W 和 30 W 應用,則請參考 JCM 和 JTK 系列。JCM15/20/30 系列產品提供 2:1 輸入電壓範圍,JTK15/20/30 系列則提供 4:1 輸入範圍。四種系列皆具有 3.3 VDC、5 VDC、12 VDC 或 15 VDC 的單輸出,以及 ±5 VDC、±12 VDC 或 ±15 VDC 的雙輸出的組合。

所有系列皆提供嚴密調節的輸出,納入到金屬外殼中,提供最小 1500 VDC 隔離能力,並具有符合 60950-1 標準的安全認可 (30 W 型號除外)。絕大多數型號的單輸出皆提供輸出電壓微調,並含有遠端開/關。所有型號皆提供三年保固。

JCM Series: 2:1 Input - 15 W

圖片製造商零件編號說明輸出數電壓 - 輸入 (最小值)電壓 - 輸入 (最大值)現有數量查看詳情
DC DC CONVERTER +/-12V 15WJCM1512D12DC DC CONVERTER +/-12V 15W29V18V0查看詳情
DC DC CONVERTER 5V 15WJCM1512S05DC DC CONVERTER 5V 15W19V18V98 - 即時供貨查看詳情
DC DC CONVERTER 12V 15WJCM1512S12DC DC CONVERTER 12V 15W19V18V5 - 即時供貨查看詳情

JCM Series: 2:1 Input - 20 W

圖片製造商零件編號說明輸出數電壓 - 輸入 (最小值)電壓 - 輸入 (最大值)現有數量查看詳情
DC DC CONVERTER +/-12V 20WJCM2012D12DC DC CONVERTER +/-12V 20W29V18V0查看詳情
DC DC CONVERTER 5V 20WJCM2012S05DC DC CONVERTER 5V 20W19V18V20 - 即時供貨查看詳情
DC DC CONVERTER 5V 20WJCM2024S05DC DC CONVERTER 5V 20W118V36V40 - 即時供貨查看詳情

JTK Series: 4:1 Input - 15 W

圖片製造商零件編號說明輸出數電壓 - 輸入 (最小值)電壓 - 輸入 (最大值)現有數量查看詳情
DC DC CONVERTER +/-15V 15WJTK1524D15DC DC CONVERTER +/-15V 15W29V36V18 - 即時供貨查看詳情
DC DC CONVERTER 5V 15WJTK1524S05DC DC CONVERTER 5V 15W19V36V0查看詳情
DC DC CONVERTER 12V 15WJTK1524S12DC DC CONVERTER 12V 15W19V36V83 - 即時供貨查看詳情

JTK Series: 4:1 Input - 20 W

圖片製造商零件編號說明輸出數電壓 - 輸入 (最小值)電壓 - 輸入 (最大值)現有數量查看詳情
DC DC CONVERTER +/-12V 20WJTK2024D12DC DC CONVERTER +/-12V 20W29V36V0查看詳情
DC DC CONVERTER +/-15V 20WJTK2024D15DC DC CONVERTER +/-15V 20W29V36V0查看詳情
DC DC CONVERTER 5V 20WJTK2024S05DC DC CONVERTER 5V 20W19V36V0查看詳情
發佈日期: 2017-08-01
