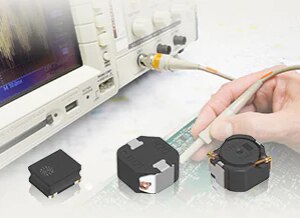

隨著電子裝置變得越來越先進，對高效能功率元件的需求也在增加。TDK 提供多種 SPM 系列功率電感來滿足此一需求。SPM 電感提供多種類型，包括高電流、薄型、適合汽車應用的 AEC-Q200 合規類型。SPM 功率電感是金屬複合型繞線電感，具有用金屬磁粉一體成型的線圈。與鐵氧體繞線型電感相比，SPM 系列電感能夠提供更大的電流、更低的 Rdc、更小的尺寸、更佳的 DC 偏壓特性。
| 系列 | 商用級 | 汽車級 | |||||
|---|---|---|---|---|---|---|---|
SPM |
SPM-CT |
SPM-LR |
SPM-XT |
SPM-HZR |
SPM-DZ |
SPM-VC/VT |
|
| 工作溫度範圍 | -40 to +125°C (包括自體溫升) |
-40 to +125°C (包括自體溫升) |
-55 to +155°C (包括自體溫升) |
||||
| 尺寸範圍 | 4.2 x 4.0 mm 5.2 x 5.0 mm 7.1 x 6.5 mm 10.7 x 10.0 mm |
7.1 x 6.5 mm 13.0 x 12.5 mm |
3.2 x 3.0 mm 4.4 x 4.1 mm 5.4 x 5.1 mm |
11.5 x 10.0 mm 13.0 x 12.6 mm |
4.1 x 4.0 mm 5.2 x 5.0 mm 7.1 x 6.5 mm 10.7 x 10.0 mm |
4.3 x 4.1 mm | 5.3 x 5.1 mm 7.0 x 6.5 mm 7.5 x 7.0 mm 10.5 x 10.0 mm 13.0 x 12.5 mm |
| 高度範圍 | 3.0 - 5.0 mm | 5.0 - 6.5 mm | 1.0 - 2.0 mm | 4.0 - 6.5 mm | 3.0 - 5.4 mm | 2.0 mm | 3.0 - 6.5 mm |
| 電感值範圍 | 0.20 - 22 µH | 0.22 - 0.5 µH | 0.47 - 10 µH | 0.10 - 2.80 µH | 0.33 - 68 µH | 0.10 - 2.2 µH | 0.10 - 100 µH |
| 特點 | 標準規格 | 高頻率和高 Q 規格 | 薄型規格 | 大電流規格 | 銅損小，生產率高 | 小巧、薄型 | 高電感值和高 DC 疊加特性 |
| 應用 |
|
|
|
|
|
|
|
TDK 的 SPM 系列功率電感屬於單晶片電感，採用小型封裝尺寸，提供高電流處理能力和高飽和電流。這都歸功於 TDK 在鐵質材料和獨創繞組技術上的專業成就。SPM 具有磁屏蔽，工作溫度範圍介於 -40°C 至 +125°C，並且提供多種外殼尺寸。
特點
應用
TDK 的 SPM-CT 系列是用於電源電路的磁屏蔽式繞線電感。與傳統的 SPM 系列產品相比，SPM-CT 型採用自行研發的合金粉末，在高頻範圍内提供高 Q 值特性。與鐵氧體繞線型電感相比，它們還具有大電流規格、低 Rdc、小尺寸。與磁芯黏合線圈相比，SPM-CT 電感的嗡嗡聲更低。這都歸功於使用金屬磁性材料和整合式模製線圈結構。尺寸範圍為 7.1 x 6.5 x 5 mm 至 13.0 x 12.5 x 6.5 mm，電感值範圍為 220 nH 至 500 nH，電感值容差為 ±15-20%。它們可用於無線充電、筆記型電腦、HDD、伺服器、VRM 等應用。
特點
應用
其他資源
查看詳情
TDK 的 SPM-LR 系列功率電感是磁屏蔽式繞線電感，設計用於電源電路。薄型設計非常適合用於高度受限的應用。SPM-LR 系列在高溫環境中具有低電感值變化、良好的 DC 疊加特性，相較於鐵氧體繞線型電感，可達到大電流、低 RDC、小尺寸。本元件採用金屬磁性材料，結構上具有整合式模製線圈，因此採用 SPM-LR 系列電感的嗡嗡聲噪音會比核心黏貼線圈還低。SPM-LR 系列亦具有重新設計的端子結構，主要為變更基礎材料，並且相較於前代的 SPM 系列，DCR 提升 4% 至 50% (視外殼尺寸和電感值而定)。
特點
應用
TDK 的 SPM-XT 系列是用於電源電路的磁屏蔽式繞線電感，採用金屬磁性材料。與鐵氧體繞線型電感相比，它們具有大電流規格、低 Rdc、小尺寸。與磁芯黏合線圈相比，SPM-XT 電感的嗡嗡聲更低。這都歸功於使用金屬磁性材料和整合式模製線圈結構。尺寸範圍為 11.5 x 10.0 x 4.0 mm 至 13.0 x 12.6 x 6.5 mm，電感值範圍為 0.18 µH 至 2.8 µH，電感值容差為 ±20%。它們非常適合遊戲設備、基地台、伺服器、HDD、工業設備等應用。
特點
應用
其他資源
查看詳情
TDK 的 SPM-HZ/HZR 系列電感採用金屬磁芯繞線，設計用於汽車電源電路應用，例如汽車導航和音響、電動輔助轉向、車頭燈等。此系列電感為磁屏蔽式，結構上具有整合式模製線圈，因此嗡嗡聲會比鐵氧體磁芯黏合線圈低。與鐵氧體繞線型電感相比，SPM-HZ/HZR 系列電感具有大電流、低 RDC、小尺寸。SPM-HZ/HZR 電感亦在高溫環境中具有低電感值變異，以及良好的 DC 疊加特性。
特點
應用
其他資源
查看 SPM-HZ 系列 查看 SPM-HZR 系列
TDK 的 SPM-DZ 系列是用於汽車電源電路的磁屏蔽式繞線電感，採用金屬磁性材料。與鐵氧體繞線型電感相比，SPM-DZ 系列提供低 Rdc 和小巧尺寸，覆蓋區為 4.3 mm x 4.0 mm，高度僅為 2 mm。由於獨特的抗振產品結構，SPM-DZ 電感還提供高達 30 G 的抗振性。電感值範圍為 0.10 µH 至 2.2 µH，電感值容差為 ±20% 至 ±30%，額定電流為 4.6 A 至 24.6 A。SPM-DZ 電感符合 AEC-Q200 標準，非常適合 ADAS、ECM、BCM 等應用。
特點
應用
其他資源
查看詳情
TDK 的 SPM-VC/VT-D 系列繞線式電感經過精心設計和最佳化，適用於 LED、ECM、ADAS、BCM 等汽車應用。符合 AEC-Q200 標準的電感是磁屏蔽式，並採用金屬磁芯。SPM-VC/VT-D 電感適用於高電流應用，具有高 DC 疊加特性，工作溫度範圍為 -55°C 至 +155°C。電感值範圍為 0.1 μH 至 100 μH (±20%)，電流額定值為 3.3 A 至 55.7 A。
特點
應用
其他資源
查看詳情
