IO-Link 應用的主機和裝置解決方案

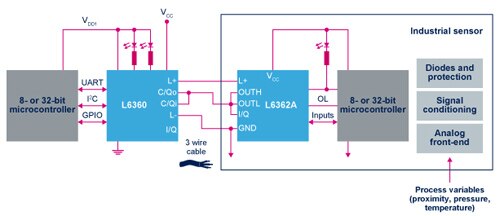

STMicroelectronics 的 L6362A 是主機和裝置的解決方案，適用於 IO-Link 以及一般用途 (SIO 模式) 收發器，透過單一 3-wire 連接 (PHY2) 支援 COM1 (4.8 kBd)、COM2 (38.4 kBd)、COM3 (230.4 kBd) 模式。

L6360 是單晶片 IO-Link 主連接埠，相容於 PHY2 (3-wire)，支援 COM1 (4.8 kBd)、COM2 (38.4 kBd) 和 COM3 (230.4 kBd) 模式。C/Q0 輸出引腳具有可編程性，可進行高側、低側或推挽式配置，因此提供極佳彈性。過載與短路問題皆有納入考量，具備可編程的截止電流、截止電流延遲時間，以及重置延遲時間值，並結合熱關斷和自動重新啟動功能。L6360 通過標準 2 線 I²C 介面與微控制器通訊，利用九個暫存器儲存 IC 狀態和故障情況，並可進行監測 (即 L+ 線路、過熱、C/Q 過載、線性穩壓器欠壓和同位檢查)。L6360 將經由 USART (IN C/Q0 引腳) 從主機微控制器接收的數據從 PHY2 (C/Q0 引腳) 傳輸出去，或將從 PHY2 (C/QI 引腳) 接收到的數據傳輸到 USART (OUT C/QI 引腳)。

其半橋輸出級可配置為高側、低側或推挽式，達到最大的設計靈活性。兩款 IC 皆符合所有遠端服務、標準化、功能驗證、診斷，以及最新的感測器和致動器監測需求，並適用於所有自動化系統。此系列產品代表了適用於智慧產業 (工業 4.0 革命) 的小尺寸、高效率、耐用解決方案。

IO-Link 為簡單的架構。於應用層面上，ST 提供 IO-Link 解決方案，由 STEVAL-IDP004V1 組成：4 連接埠主要評估版，安裝 4 個 L6360 收發器；STEVAL-IDP003V1：元件子套件，含有豐富的感測器板，包括一個加速計感測器 (IIS328DQ)、一個接近感測器 (VL6180X)、一個溫度感測器 (STTS751)，以及一個振動感測器 (IIS2DH)。

STEVAL-IDP004V1 多連接埠評估板專為提供完整的主機單元所設計，具備多種通訊介面，例如 IO-Link、SIO 模式 (標準 IO)、RS-485、CAN 以及 USB。這些皆由降壓配置的 DC/DC 轉換器提供低參考電壓供電，並且由 STM32F205RBT7 Cortex® M3 微控制器處理。以下方塊圖顯示 STEVAL-IDP004V1 的主要特性。

另一款解決方案是 P-NUCLEO-IOD01A1。P-NUCLEO-IOD01A1 是一款 STM32 Nucleo 套裝，由 NUCLEO-L073RZ 開發板、STEVAL-IOD003V1 評估板和 X-NUCLEO-IKS01A2 擴充板組成。STEVAL-IOD003V1 提供 IO-Link 裝置 PHY 層 (L6362A)，而 NUCLEO-L073RZ 則運行包含在 STSW-IOD01 (由 TEConcept Gmbh 開發及擁有) 中的 IO-Link stack v1.1.3 和控制 X-NUCLEO-IKS01A2 感測器的韌體。STM32 Nucleo 套裝為開發 IO-Link 和 SIO 應用、L6362A 通訊功能和穩健性以及 STM32L073RZT6 運算性能提供了一款負擔得起且易於使用的解決方案。

IO-Link 展示套件韌體
