MAX16832 高電壓、高效率 LED 驅動器

Analog Devices 的 MAX16832 降壓、恆定電流、高亮度 LED (HB LED) 驅動器提供符合成本效益的設計解決方案，適合汽車內裝和外部照明、建築與環境照明、LED 燈泡以及其他 LED 照明應用。

MAX16832 可在 +6.5 V 至 +65 V 的輸入電壓範圍內操作，並可在 +125°C 最高工作溫度下提供高達 700 mA 輸出電流，+105°C 最高工作溫度下提供高達 1 A。 高側電流感測電阻會調整輸出電流，並具有專用的脈寬調變 (PWM) 輸入，可在多種亮度位準下達到脈衝式 LED 調光。

這些元件非常適合需要寬廣輸入電壓範圍的應用。 高側電流感測和整合式電流設定電路能減少外接元件數量，並且提供 ±3% 準確度的平均輸出電流。 磁滯控制法可在負載暫態和 PWM 調光時，確保達到優異的輸入電源拒斥和快速響應。 MAX16832A 能達到 10% 電流漣波；MAX16832C 則能達到 30% 電流漣波。 兩款元件皆可在高達 2 MHz 的切換頻率下操作，因此能使用小尺寸元件。

MAX16832 提供類比調光功能，能在 TEMP_I 至 GND 上施加低於內部 2 V 閾值電壓的外部 DC 電壓，藉此降低輸出電流。 TEMP_I 會將 25 µA 流入到 TEMP_I 和 GND 之間所連接的負溫度係數 (NTC) 熱敏電阻，提供類比過熱保護 (thermal foldback) 功能，在 LED 燈串溫度超出指定溫度點時降低 LED 電流。 其他功能包括熱關斷保護。

MAX16832 能在 -40°C 至 +125°C 的汽車溫度範圍內操作，並且採用散熱增強的八引腳 SO 封裝。

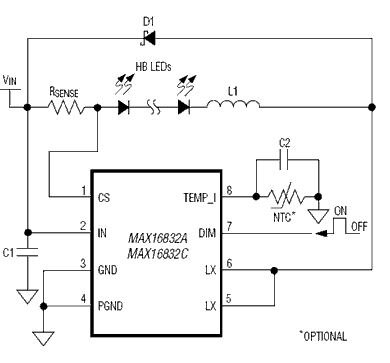

查看放大圖
