LTC4417 電源優先排序器

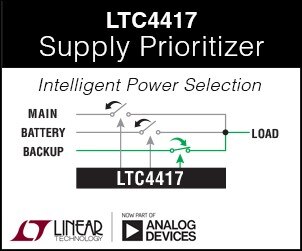

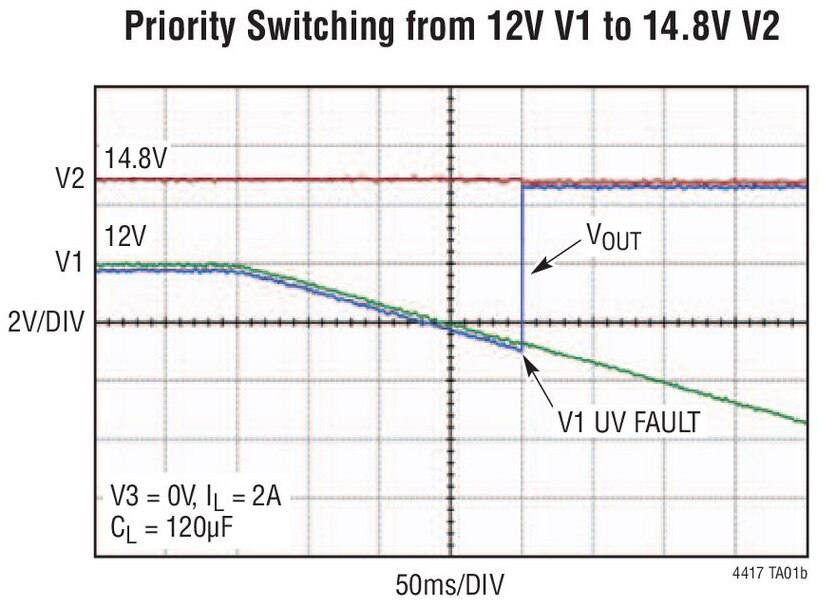

Analog Devices 的 LTC4417 能將三個有效電源中的其中一個，依據優先順序接至共用輸出。優先順序由引腳配置定義，V1 配置成最高優先，V3 則為最低優先。若電源供應器的電壓位於過壓 (OV) 和欠壓 (UV) 窗口內持續至少 256 ms，就可定義為有效。若最高優先的有效輸入脫離 OV/UV 窗口，通道會立即斷開，下一個最高優先有效輸入就會接至共用輸出。可串聯兩個以上的 LTC4417 在三個以上輸入之間進行切換。

LTC4417 納入了快速非重疊切換電路，可在減少輸出下降時，預防同時產生反向和交叉傳導。閘極驅動器含有一個 6 V 箝位可保護外部 MOSFET。受控輸出斜坡功能將啟動湧入電流降至最小。開汲極有效輸出代表輸入電源位於 OV/UV 窗口內持續 256 ms。

影片：優先排序的 PowerPath 控制器

特點
從三個輸入中選擇最高優先的一個 阻斷反向和交叉傳導電流 寬廣的工作電壓範圍：2.5 V 至 36 V -42 V 電池反接保護 快速切換能減少輸出電壓下降情況 低工作電流 28 µA P 通道 MOSFET 閘極保護箝位		耗用的電源電流小於 1 μA，比 V OUT 低 1.5％ 輸入 OV/UV 保護 可調整 OV/UV 磁滯 可串聯額外輸入電源 24 引線窄 SSOP 和 4 mm x 4 mm QFN 封裝
應用
工業手持儀器 高可用性系統		電池備援系統 伺服器和電腦周邊
