LT3088 和 LT3089 800 mA 耐用型線性穩壓器

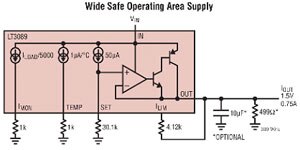

Analog Devices 的 LT3089 是耐用、800 mA、寬廣輸入電壓範圍的線性穩壓器，具有關鍵使用性、監測與保護功能。 此元件與既有穩壓器相比，具有延伸的安全工作區 (SOA)。 因此，此元件非常適合用於以往舊款穩壓器會限制輸出的高輸入對輸出電壓以及高輸出電流應用。 LT3089 採用電流源參考，適用於單一電阻輸出電壓設定，並具有低至 0 V 的輸出調整能力。輸出電流限制可用外部單一電阻進行設定。 此穩壓器架構結合低毫伏線路和負載調節，能讓多個 IC 輕易並聯，達到均熱和更高的輸出電流。

LT3089 的架構採用 LT308x 系列的新一代、無折衷、電流參考架構 PNP LDO。 此元件與 LT3088 線性穩壓器相似（參閱下列特點）。 LT3088 是現代化的 LT1117（正 LDO），且在引腳上與 SOT-223 和 DD-Pak 封裝相容。 這兩款產品皆提供多種熱增強、表面黏著相容的封裝。 LT3088 採用薄型 (0.75 mm)、8 引線、3 mm x 3 mm DFN、3 引線 SOT-223 以及 3 引線 DD-Pak 封裝。 LT3089 採用薄型 (0.75 mm)、12 引線、4 mm x 4 mm DFN、16 引線熱增強 TSSOP 和 7 引線 DD-Pak 封裝。 因此在表面黏著應用中不用散熱片就達到高達 2 W 的功率耗散。 提供多種等級／溫度範圍，包括 E 和 I 等級（-40°C 至 125°C）、高可靠度 H 級（-40°C 至 150°C）以及高可靠度 MP 等級（-55°C 至 150°C）。

LT3088 800 mA 耐用線性穩壓器

LT3089 800 mA 耐用線性穩壓器
