EiceDRIVER™ F3 增强型 (1ED332x) 隔離式閘極驅動器 IC

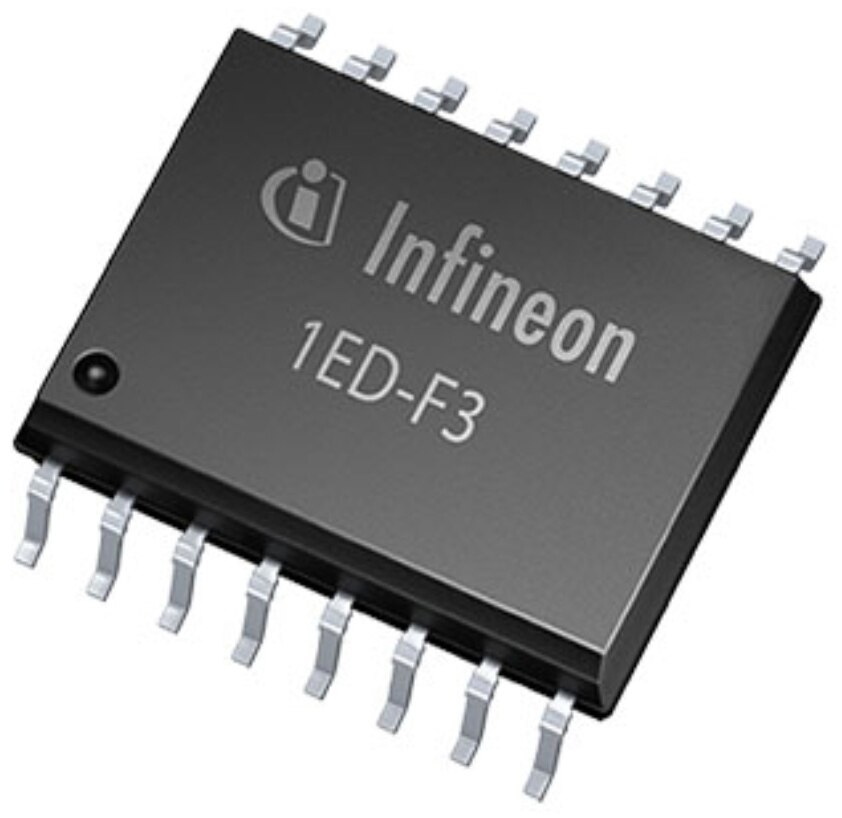

Infineon Technologies EiceDRIVER F3 增強型 (1ED332x) 系列是一款高效能、單通道的隔離式驅動器系列，設計用來提供可靠、高效率的功率元件控制能力。這些驅動器採用 DSO-16 寬體封裝，能夠處理高達 8.5 A 等級的大電流。它們提供内建的保護功能，包括短路保護功能、主動式米勒箝位功能和主動式關斷能力，有助於防止功率元件損壞並確保在嚴苛的應用中能可靠地運作。

EiceDRIVER F3 增强型驅動器系列是設計用於與各種功率元件配合使用，包括 600 V、650 V、1200 V、1700 V 和 2300 V IGBT，以及矽晶片型和碳化矽 MOSFET。它們提供高達 +6 A/-8.5 A 的典型輸出電流，適用於各種應用。邏輯式引腳相容於 3.3 V 和 5 V CMOS，可以直接連接到微控制器，簡化設計流程並減少對多餘組件的需求。Infineon 無芯型變壓器 (CT) 技術實現了跨電流性隔離屏障的數據傳輸能力，為驅動器和微控制器之間的通訊提供了一款可靠、高效率的方法，同時保持了安全運行所需的隔離能力。

EiceDRIVER F3 增強型閘極驅動器的 EVAL-1ED3321MC12N 評估板採用半橋式配置，可輕鬆評估 1ED3321MC12N 的短路保護功能、主動式米勒箝位功能和軟關閉功能。這款驅動器 IC 實現分開的流出／流入輸出，可在寬的電源電壓範圍 (單極或雙極) 內工作，並且具有嚴謹的零件間傳播延遲匹配。這款電路板預先安裝了兩個 TRENCHSTOP™ IGBT IKW40N120H3 元件，但這些開關可以用任何其它種想要的開關代替，例如 Infineon IGBT、CoolSiC™ 或 CoolMOS™ 電晶體。這塊板子最適合用於雙脈衝測試功能。
