CoolMOS™ CE

CoolMOS™ CE 是 Infineon 針對消費性和照明應用所推出的產品系列。 比起標準 MOSFET 產品在效率和散熱上更具優勢，並且經過最佳化，具有使用簡便性和成本競爭力，同時更兼具先進效能以及 Infineon 的高品質與供貨穩定性。

CoolMOS™ CE 客戶優勢

能力- Infineon 擁有全球最大的功率元件生產能力，擁有兩座 300 mm 生產廠房、兩座 200 mm 生產廠房以及四處後勤單位。

前置時間和交貨表現- Infineon 的 CoolMOS™ CE 產品前置時間通常僅需 4 至 6 週。 我們提供最高的供貨穩定性，能在承諾的交貨日之前完成多達 96% 的訂單。

品質- 我們的現場故障率最低僅有 0.1 PPM。

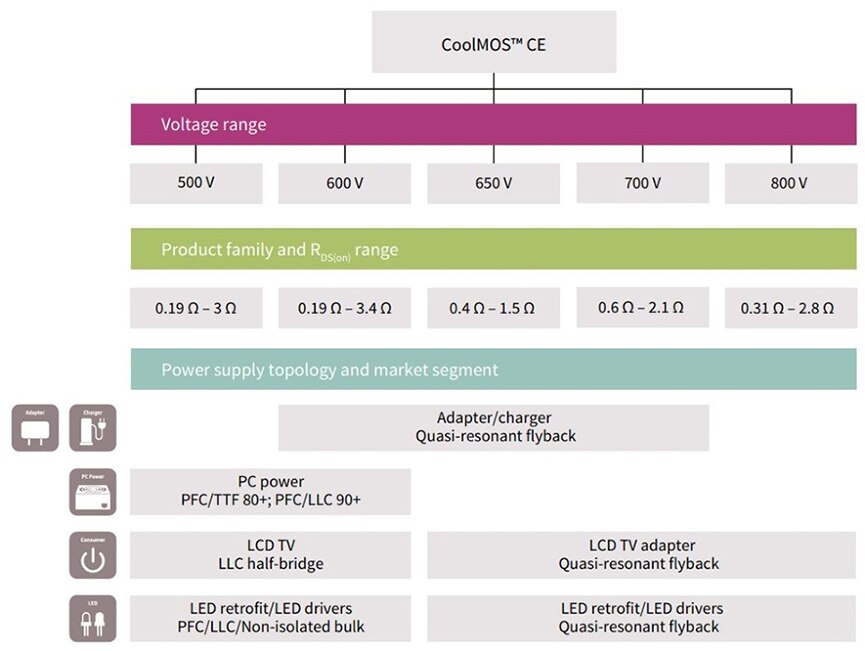

CoolMOS CE 表

進一步瞭解並下載
CoolMOS™ CE 選購指南

CoolMOS™ CE 的非技術性優勢
產品組合 Infineon 擁有豐富的產品組合，涵蓋五種電壓等級，提供通孔和表面黏著封裝。
能力 Infineon 擁有全球最大的功率元件生產能力，擁有三座專屬的前端生產廠房和四座後勤廠房。 在眾多因素影響下，例如持續投資生產設施等，Infineon 可確保在市場需求升高時穩定供貨。
前置時間 Infineon 瞭解消費性與照明市場的動態發展，針對中量訂單的前置時間僅需 4 至 6 週。
交貨
表現		 Infineon 的供應鏈績效從未低於 96%（符合客戶指定日期）。
品質 Infineon 的現場故障率最低僅有 0.1 PPM。
導入設計支援 Infineon 擁有龐大的現場應用工程團隊，能為您的設計提供專業且靈活的支援。
回到頁首
充電器圖示

CoolMOS™ CE - 智慧型手機和平板充電器

智慧型手機、平板裝置和其他行動應用的充電器，要求在相同甚至更小的尺寸下提供更高的輸出功率，因此功率密度提高，熱管理需求更趨嚴格、EMI 輻射和整體系統成本也隨之增加。 舉例而言，許多 OEM 廠商要求裝置溫度在開放式機殼下低於 90°C，封閉式機殼需低於 50°C。 Infineon 推薦在此應用中使用 CoolMOS™ CE 系列 700 V 超級接面 MOSFET，領導的充電器 OEM 和設計團隊都在充電器應用中使用此產品。

700 V CoolMOS™ CE 的價值定位

  • 高效率、符合應用需求
  • 散熱安全餘裕高於需求，適合 10 W 至 25 W 充電器
  • 良好的 EMI 效能 - 符合 EMI EN55022B 標準，無需額外的導入設計作業
  • 透過閘極電阻達到良好的控制性，因此產品容易使用
  • 標稱 700 V 的較高崩潰電壓（通常還有額外的防護頻帶），可在電壓尖波時確保安全

Infineon 建議充電器應用使用 700 V CoolMOS™ CE，確保電壓尖波時有足夠餘裕 CoolMOS™ CE 產品亦提供 650 V 和 600 V 款式，可用於較不敏感的設計

充電器用的 CoolMOS™ CE 產品組合 - 絕大多數設計皆建議使用 700 V
RDS(on)
[mΩ]		 [W] TO-262
I2PAK		 TO-251
（IPAK 短引線）		 TO-251
（IPAK 短引線
搭配 ISO 隔離柱）		 TO-252
(DPAK)		 ThinPAK 5x6 SOT-223
600 >20   IPS70R600CE IPSA70R600CE IPD70R600CD
950/1000 18-25 IPI70R950CE IPS70R950CE IPSA70R950CE IPD70R950CE   IPN70R1K0CE
1400/1500 10-18   IPS70R1K4CE IPSA70R1K4CE IPD70R1K4CE   IPN70R1K5CE
2000/2100 <10   IPS70R2K0CE IPSA70R2K0CE IPD70R2K0CE IPL70R2K1CES
一般定位 適合 18 W 至 25 W 充電器 標準封裝
適合充電器		 標準封裝
適合充電器		 適合薄型充電器 適合薄型充電器 低成本／
需熱調整

若要進一步瞭解，可取得 CoolMOS™ CE 的評估板和支援資料，並可下載 CoolMOS™ CE 選購指南

下載 CoolMOS™ CE
選購指南		 CE 交互參照表
回到頁首
配接器圖示

CoolMOS™ CE - 筆記型電腦配接器

CoolMOS™ CE 系列受到 OEM 廣泛運用在筆記型電腦配接器中。 具有使用簡便性、成本競爭力、短前置時間，以及對應的公版設計，因此客戶能輕鬆將 CoolMOS™ CE 設計導入到配接器中，並加速上市時間。

配接器用的 600 V 和 650 V CoolMOS™ CE 價值定位

  • 超越平面式 MOSFET 達到的效率值
  • 散熱良好，特別適合高密度、小尺寸設計
  • 高崩潰電壓通道 - 典型崩潰電壓目前可超越指定的最大值，且高於其他廠商的典型 MOSFET
  • 透過閘極電阻達到良好的控制性，因此產品容易使用
配接器圖

針對 EMI 和效率／散熱進行最佳化

筆記型電腦配接器必須仔細權衡 EMI 和效率／散熱之間的關係 - 更好的效率／散熱需要更快的切換，卻會惡化 EMI，例如高 dV/dt (di/dt) 所觸發的振盪現象。 僅需些微調整，就可克服此難題。 建議客戶在設計導入高電壓超級接面 MOSFET 時，透過下列方法達到 EMI 最佳化：

  • 添加額外的汲極源極電容 CDS，如 100 pF
  • 調整外部 RG，如 5 Ω 至 30 Ω
  • 最佳化 PCB 佈局，在控制器和 MOSFET 之間達到最短路徑，和輕微的迴路電感值
  • 調整 EMI 濾波器（僅在其他措施不足時）
適合 30 W 至 65 W 配接器的 CoolMOS™ CE 產品組合
電壓等級
[V]		 RDS(on)
[mΩ]		 TO-220 FullPAK TO-252 DPAK TO-220 FullPAK 窄引線
600 400 IPA60R400CE IPD60R400CE
460 IPA60R460CE IPD60R460CE
650 IPA60R650CE IPD60R650CE IPAN60R650CE
800 IPA60R800CE IPD60R800CE IPAN60R800CE
650 400 IPA65R400CE IPD65R400CE
650 IPA65R650CE IPD65R650CE IPAN65R650CE
一般定位 適合標準配接器 適合薄型配接器 適合半薄型配接器

若要進一步瞭解，可取得 CoolMOS™ CE 的評估板和支援資料，並可下載 CoolMOS™ CE 選購指南

下載 CoolMOS™ CE
選購指南		 CE 交互參照表
回到頁首
電視圖示

CoolMOS™ CE - 電視機

CoolMOS™ CE 針對電視 SMPS 應用提供多種產品，具有高品質、可靠性與使用簡便性，因此受到全球領先的電視製造商選用。 搭配 Infineon 提供的 XDP™ 數位電源、OptiMOS™、EiceDRIVER™ 和其他元件，就可提供如同眾多公版設計所展示的系統解決方案。 我們目前正在開發一款主要用於電視應用的 600 V CoolMOS™ CE 產品系列，採用 TO-220 FullPAK Wide Creepage 封裝，因此可進一步展現我們對電視應用的專注。

電視用的 500 V、600 V、650 V 和 700 V CoolMOS™ CE 價值定位

  • 針對電視機應用的 AC-DC 電源供應器，CoolMOS™ CE 元件提供多種電壓等級，包括 500 V、600 V、650 V 和 700 V，皆可用於 PFC 和 LLC 級。
  • CoolMOS™ CE 元件提供多種封裝，例如 TO-220 FullPAK、TO-220 FullPAK Wide Creepage、DPAK 和 SOT-223。 此多樣性能讓客戶在不同的電源供應器級中使用不同封裝，藉此簡化 PCB 佈局設計與製造作業。 舉例而言，TO-220 FullPAK 可用於頂端 PFC 級，DPAK 或 SOT-223 則可用於底部 LLC 級，讓佈局更簡化且有效滿足散熱和 EMI 需求。
  • CoolMOS™ CE 元件用最佳化的閘極驅動技術驅動時，能展現低溫升效果，並提供高效率效能。
電視機用的 CoolMOS™ CE 產品組合
電壓等級
[V]		 500 600 650 700
RDS(on)
[mΩ]		 TO-220 FullPAK TO-252
(DPAK)		 TO-220 FullPAK TO-252
(DPAK)		 TO-220 FullPak
Wide Creepage		 TO-220 FullPAK TO-252
(DPAK)		 TO-220 FullPak
Wide Creepage
190 IPA50R190CE       IPAW60R190CE
280 IPA50R280CE IPD50R280CE     IPAW60R280CE
800 IPA50R800CE IPD50R800CE IPA60R800CE IPD60R800CE
400/380 IPA50R380CE IPD50R380CE IPA60R400CE IPD60R400CE IPAW60R380CE IPA65R400CE IPD65R400CE
500/460 IPA50R500CE IPD50R500CE IPA60R460CE IPD60R460CE
650/600 IPA50R650CE IPD50R650CE IPA60R650CE IPD60R650CE IPAW60R600CE IPA65R650CE IPD65R650CE IPAW70R600CE
950/1000 IPA50R950CE IPD50R950CE IPA60R1K0CE IPD60R1K0CE   IPA65R1K0CE IPD65R1K0CE IPAW70R950CE
1500/1400   IPD50R1K4CE IPA60R1K5CE     IPA65R1K5CE IPD65R1K5CE
一般
定位		 PFC：190 mΩ - 600 mΩ
LLC：400 mΩ -1500 mΩ		 PFC：190 mΩ - 600 mΩ LLC: 400 mΩ - 1500 mΩ
Flyback: 400 mΩ - 1500 mΩ 		返馳式：400 mΩ - 1500 mΩ 返馳式

若要進一步瞭解，可取得 CoolMOS™ CE 的評估板和支援資料，並可下載 CoolMOS™ CE 選購指南

下載 CoolMOS™ CE
選購指南		 CE 交互參照表
回到頁首

CE 展示板

5 W 至 10 W LED 燈 單端蓋 T8 尺寸 LED　燈
ICL8201 展示板搭配 500V CoolMOS™ CE ICL8201 展示板搭配 650V CoolMOS™ CE
EVALLEDICL8201F1 EVALLEDICL8201F2
立即訂購：EVALLEDICL8201F1 立即訂購：EVALLEDICL8201F2
進一步瞭解並下載資料 進一步瞭解並下載資料
