i.MX6 系列處理器

i.mX6 總覽

智慧型多媒體導向的觸控裝置市場逐漸擴大。 未來的電池供電式智慧型裝置、車用資訊娛樂和機上娛樂系統、醫療系統、個人和企業級智慧控制與資料系統，以及前所未見的新型裝置，皆需要透過豐富的音效、影像、語音、圖片和觸控來呈現資料和使用者介面選項，而非使用鍵盤和滑鼠。 製造商必須快速提供多重裝置，以符合特定市場區隔或利基，並且提供客戶更多樣選擇，以便滿足迅速增加的需求。

i.MX6 系列專為滿足此新市場所設計，提供高效能可擴充式多媒體處理、軟體相容的一系列解決方案以及整合式電源管理，因此製造商僅需單一硬體設計，便可部署完整的產品組合。

i.MX6 系列平台特點：

• 高達 1.2 GHz 的 ARM Cortex-A9 架構解決方案
• 高達 HD 1080p 的編碼和解碼
• 可在高解析度下執行 3D 影片播放
• 高達 HD 1080p 的視訊會議
• 整合式 I/O，可能包含：HDMI v1.4、MIPI 和 LVDS 顯示連接埠、MIPI CSI-2 相機、Gigabit 乙太網路、多個 USB 2.0 和 PCI Express®
• 全面安全性

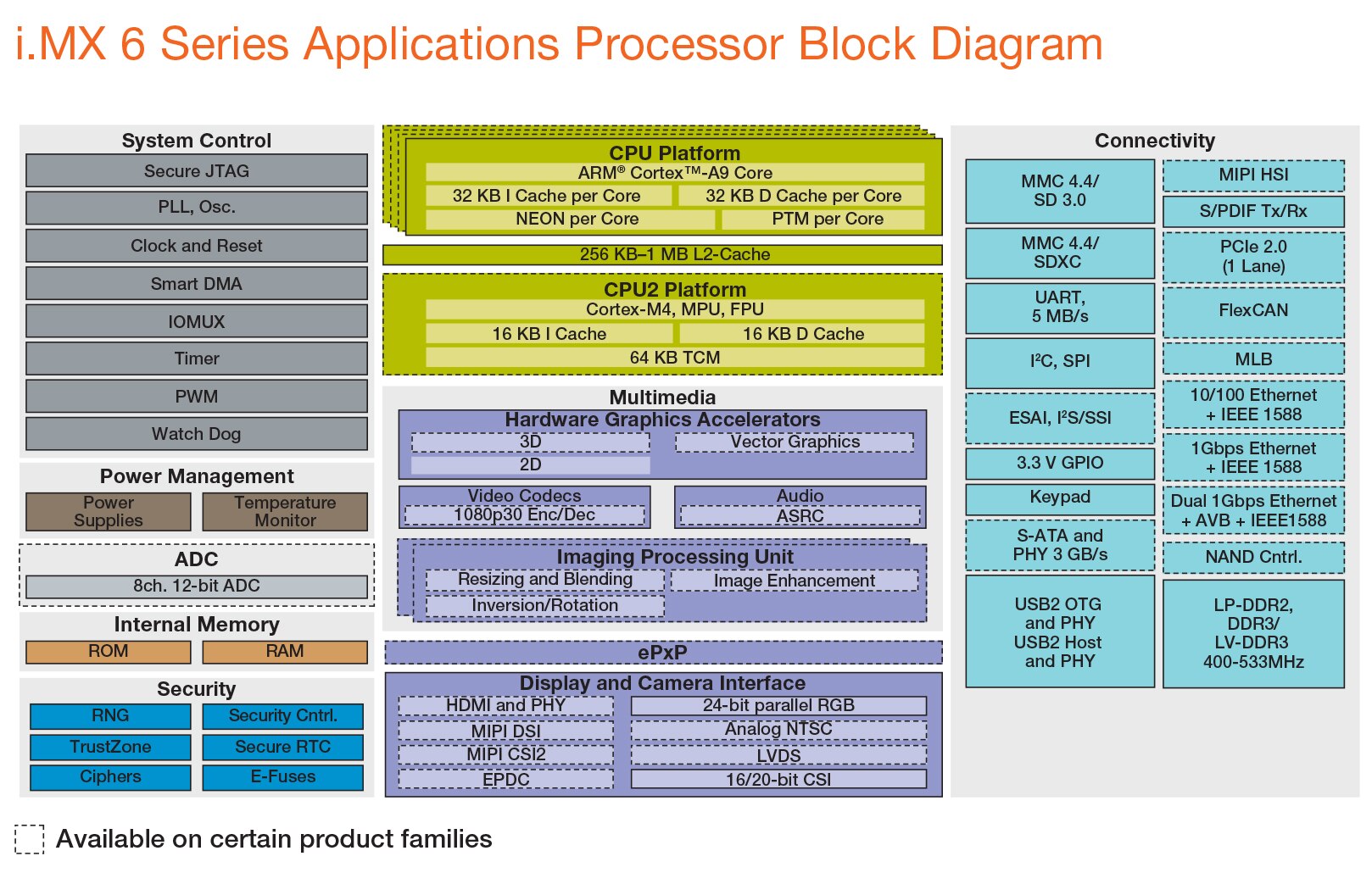

i.MX6 系列概覽

紅字顯示與左方欄位相異之處

i.MX6UltraLite	i.MX6SoloLite	i.MX6SoloX	i.MX6Solo	i.MX6DualLite	i.MX6Dual	i.MX6DualPlus	i.MX6Quad	i.MX6QuadPlus
單核心 ARM® Cortex®-A7 高達 696 MHz 128 KB L2 快取、NEON™、VFP、TrustZone® X16 LPDDR2、DDR3/LV-DDR3 2X 10/100 Mb/s + IEEE 1588 2X 12 位元 ADC（1 個含電阻觸控） 10/100 乙太網路 MAC	單核心 ARM® Cortex®-A9 高達 1.0 GHz 256 KB L2 快取、Neon、VFPvd16 Trustzon 2D 圖形 32 位元 DDR3 和 LPDDR2、400 MHz 整合式 EPD 控制器 10/100 乙太網路 MAC	單核心 Cortex®-A9 高達 1.0 GHz 單核心 Cortex®M4 高達 200 MHz 256 KB L2 快取、Neon、VFP、Trustzone 3D 與 2D 圖形 32 位元 DDR3 和 LPDDR2、400 MHz 雙通道 Gigabit 乙太網路 MAC，含硬體 AVB 支援 PCIe 控制器加 PHY LVDS 控制器加 PHY 類比相機介面 八通道 12 位元 ADC MLB 與 FlexCAN 控制器	單核心 Cortex®-A9 高達 1.0 GHz 512 KB L2 快取、Neon、VFPvd16 Trustzone 3D 圖形搭配一個著色器 2D 圖形 32 位元 DDR3 和 LPDDR2、400 MHz Gigabit 乙太網路 MAC 整合式 EPD 控制器 HDMI v1.4 控制器加 PHY LVDS 控制器加 PHY PCIe 控制器加 PHY MLB 與 FlexCAN 控制器	雙核心 Cortex®-A9 高達 1.0 GHz 512 KB L2 快取、Neon、VFPvd16 Trustzone 3D 圖形搭配一個著色器 2D 圖形 64 位元 DDR3 和雙通道 32 位元 LPDDR2、400 MHz Gigabit 乙太網路 MAC 整合式 EPD 控制器 HDMI v1.4 控制器加 PHY LVDS 控制器加 PHY PCIe 控制器加 PHY MLB 與 FlexCAN 控制器	雙核心 Cortex®-A9 高達 1.2 GHz 1 MB L2 快取、Neon、VFPvd16 Trustzone 3D 圖形搭配四個著色器 兩個 2D 圖形引擎 64 位元 DDR3 和雙通道 32 位元 LPDDR2、533 MHz Gigabit 乙太網路 MAC 整合式 SATA-II HDMI v1.4 控制器加 PHY LVDS 控制器加 PHY PCIe 控制器加 PHY MLB 與 FlexCAN 控制器	雙核心 Cortex®-A9 高達 1.2 GHz* 1 MB L2 快取、Neon、VFPvd16 Trustzone 增強型 3D 圖形搭配四個著色器 增強型雙 2D 圖形引擎 預先擷取與解析引擎 Gigabit 乙太網路 MAC 最佳化 64 位元 DDR3 與雙通道 32 位元 LPDDR2、533 MHz 整合式 SATA-II HDMI v1.4 控制器加 PHY LVDS 控制器加 PHY PCIe 控制器加 PHY MLB 與 FlexCAN 控制器	四核心 Cortex®-A9 高達 1.2 GHz 1 MB L2 快取、Neon、VFPvd16 Trustzone 3D 圖形搭配四個著色器 兩個 2D 圖形引擎 64 位元 DDR3 和雙通道 32 位元 LPDDR2、533 MHz Gigabit 乙太網路 MAC 整合式 SATA-II HDMI v1.4 控制器加 PHY LVDS 控制器加 PHY PCIe 控制器加 PHY MLB 與 FlexCAN 控制器	雙核心 Cortex®-A9 高達 1.2 GHz* 1 MB L2 快取、Neon、VFPvd16 Trustzone 增強型 3D 圖形搭配四個著色器 增強型雙 2D 圖形引擎 預先擷取與解析引擎 Gigabit 乙太網路 MAC 最佳化 64 位元 DDR3 與雙通道 32 位元 LPDDR2、533 MHz 整合式 SATA-II HDMI v1.4 控制器加 PHY LVDS 控制器加 PHY PCIe 控制器加 PHY MLB 與 FlexCAN 控制器

消費性	工業	汽車

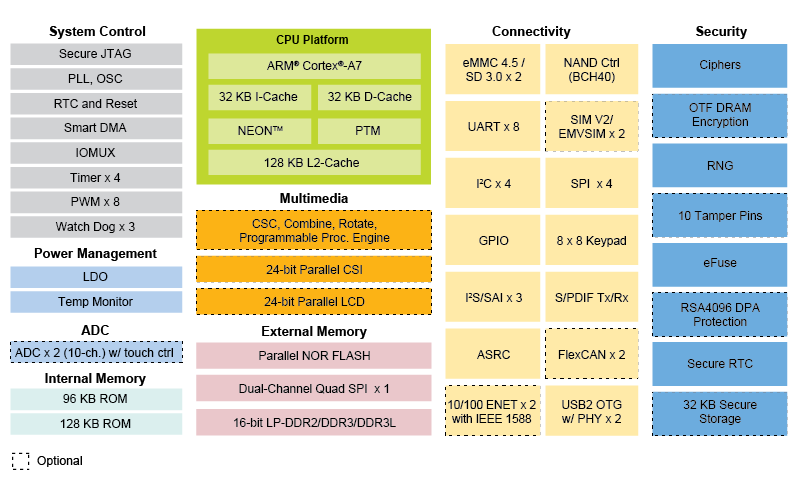

UltraLite

i.MX 6UltraLite 進一步擴充 i.MX 6 系列，是高效能、超高效率的處理器系列產品，採用先進的單一 ARM® Cortex®-A7 核心實作，工作速度高達 696 MHz。 i.MX 6UltraLite 應用處理器包含整合式電源管理模組，能減少外接電源供應器的複雜性並簡化電源定序。 此系列的每個處理器皆提供多種記憶體介面，包括 16 位元 LPDDR2、DDR3、DDR3L、原始和網管型 NAND 快閃記憶體、NOR 快閃記憶體、eMMC、四通道 SPI，以及多種其他介面，以便連接週邊裝置，如 WLAN、Bluetooth™、GPS、顯示器和相機感測器。

	MCIMX6G2DVM05AA	MCIMX6G2DVM05AA-ND	IC MPU I.MX6 ULTRALITE 289BGA
	MCIMX6G2DVK05AA	MCIMX6G2DVK05AA-ND	IC MPU I.MX6 ULTRALITE 272BGA
	MCIMX6G3DVK05AA	MCIMX6G3DVK05AA-ND	IC MPU I.MX6 ULTRALITE 272BGA
	MCIMX6G3DVM05AA	MCIMX6G3DVM05AA-ND	IC MPU I.MX6 ULTRALITE 289BGA
	MCIMX6G0DVM05AA	MCIMX6G0DVM05AA-ND	IC MPU I.MX6 32BIT 500MHZ 289BGA
	MCIMX6G1CVM05AA	MCIMX6G1CVM05AA-ND	IC MPU I.MX6 32BIT 500MHZ 289BGA
	MCIMX6G2CVM05AA	MCIMX6G2CVM05AA-ND	IC MPU I.MX6 32BIT 500MHZ 289BGA
	MCIMX6G3CVK05AA	MCIMX6G3CVK05AA-ND	IC MPU I.MX6 32BIT 500MHZ 272BGA
	MCIMX6G1AVM05AA	MCIMX6G1AVM05AA-ND	IC MPU I.MX6 32BIT 500MHZ 289BGA
	MCIMX6G2CVK05AA	MCIMX6G2CVK05AA-ND	IC MPU I.MX6 32BIT 500MHZ 272BGA
	MCIMX6G2AVM05AA	MCIMX6G2AVM05AA-ND	IC MPU I.MX6 32BIT 500MHZ 289BGA
	MCIMX6G3CVM05AA	MCIMX6G3CVM05AA-ND	IC MPU I.MX6 32BIT 500MHZ 289BGA
	MCIMX6G1AVM07AA	MCIMX6G1AVM07AA-ND	IC MPU I.MX6 32BIT 700MHZ 289BGA
	MCIMX6G2AVM07AA	MCIMX6G2AVM07AA-ND	IC MPU I.MX6 32BIT 700MHZ 289BGA
	MCIMX6UL-EVKB	MCIMX6UL-EVKB-ND	CPU/BASE BOARD MCIMX6UL W/ACC

特點

ARM® Cortex®-A7 @ 696 MHz、128 KB L2 快取 平行 LCD 顯示器高達 WXGA (1366x768) 8/10/16/24 位元平行相機感測器介面 16 位元 LP-DDR2、DDR3/DDR3L 8/16 位元平行 NOR 快閃記憶體 / PSRAM 雙通道四核心 SPI NOR 快閃記憶體 8 位元原始 NAND 快閃記憶體含 40 位元 ECC 2x MMC 4.5/SD 3.0/SDIO 連接埠 2x USB 2.0 OTG、HS/FS、含 PHY 的裝置或主機 音訊介面含 3x I2S/SAI、S/PDIF Tx/Rx

2x 10/100 IEEE 1588 乙太網路 2x 12 位元 ADC，總計高達 10 個輸入通道，含電阻式觸控控制器（4 線／5 線） 部分 PMU 整合 安全區塊：TRNG、密碼引擎（AES 含 DPA、TDES/SHA/RSA）、防竄改監控、安全開機、SIMV2/EVMSIM X 2、OTF DRAM 加密、PCI4.0 預先認證 14x14 289MAPBGA 0.8 mm 間距 9x9 272 MAPBGA 0.5 mm 間距

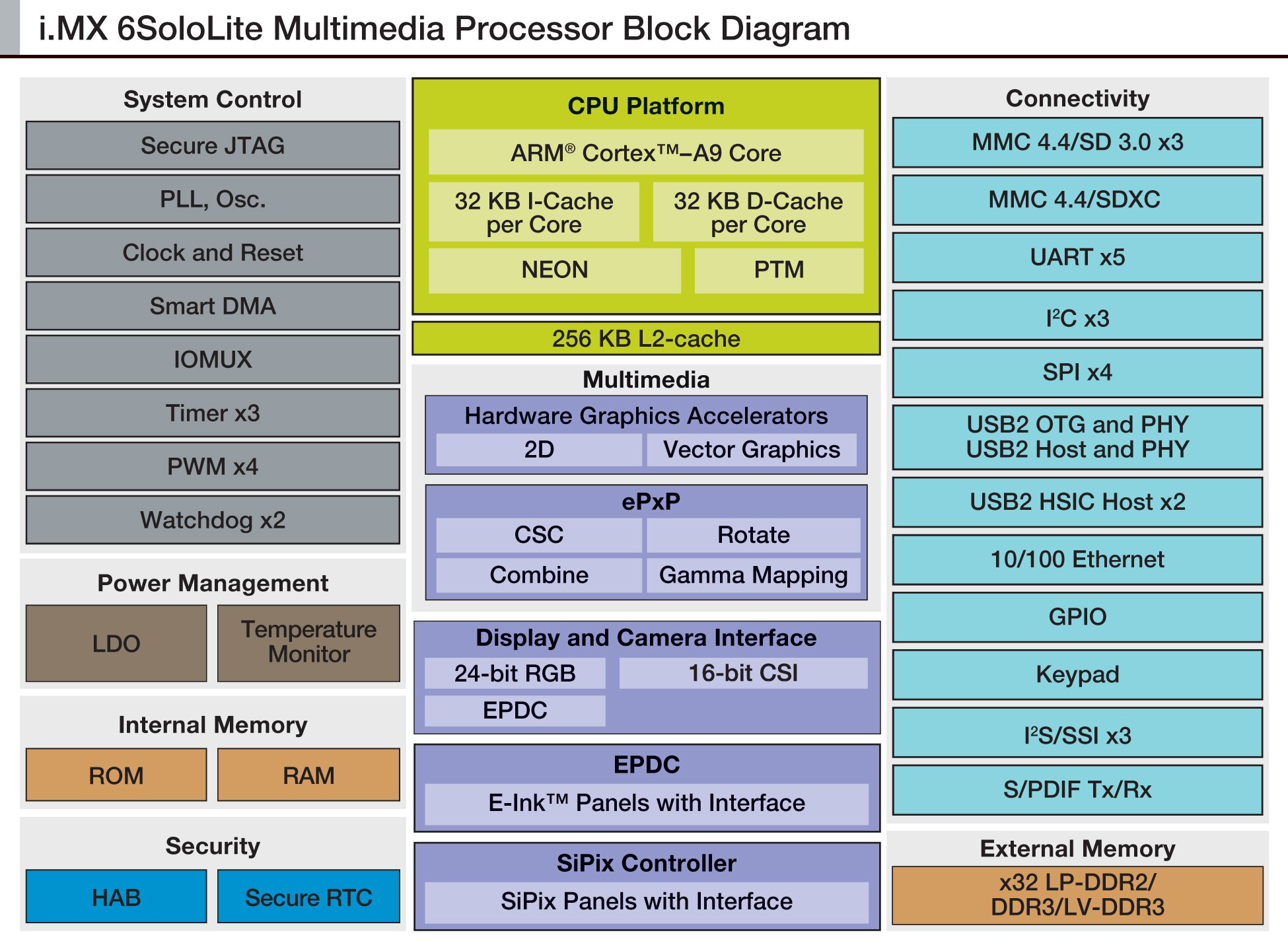

SoloLite

i.MX6SoloLite 系列推出單核心、工作頻率高達 1.0 GHz 的產品，具備 256 KB 的 L2 快取和 32 位元 DDR3/LPDDR2 支援。 用於整合電子紙顯示器 (EPD) 控制器，是次世代電子書閱讀器和其他採用 EPD 技術之新興消費型與嵌入式裝置的理想解決方案。

	MCIMX6L3DVN10AB	MCIMX6L3DVN10AB-ND	IC MPU I.MX6SL 1.0GHZ 432MAPBGA
	MCIMX6L2DVN10AB	MCIMX6L2DVN10AB-ND	IC MPU I.MX6SL 1.0GHZ 432MAPBGA
	MCIMX6L8DVN10AB	MCIMX6L8DVN10AB-ND	IC MPU I.MX6SL 1.0GHZ 432MAPBGA
	MCIMX6L2EVN10AB	MCIMX6L2EVN10AB-ND	IC MPU I.MX6SL 1.0GHZ 432MAPBGA
	MCIMX6L7DVN10AB	MCIMX6L7DVN10AB-ND	IC MPU I.MX6SL 1.0GHZ 432MAPBGA
	MCIMX6L3EVN10AB	MCIMX6L3EVN10AB-ND	IC MPU I.MX6SL 1.0GHZ 432MAPBGA
	MCIMX6L8DVN10AA	MCIMX6L8DVN10AA-ND	IC MPU I.MX6SL 1.0GHZ 432MAPBGA

特點

CPU 複合體 1x ARM® Cortex™-A9 高達 1 GHz 256 KB L2 快取 32 KB 指令和資料快取 NEON SIMD 媒體加速器 多媒體 GPU 2D（向量圖形） Vivante GC355 300Mpxl/s、OpenVG 1.1 GPU 2D（合成） 2D BLIT 引擎 Vivante GC320 視訊解碼 僅限軟體 視訊編碼 僅限軟體 相機介面 16 位元平行 記憶體 16/32 位元 LP-DDR2 16/32 位元 DDR3/LV-DDR3

連接 3x USB 2.0 1x HS OTG + PHY 1x 主機 + PHY 1x 主機 USB HSIC 乙太網路 10/100 Mbps 擴充連接埠 3x SD/MMC 4.4、1x SDXC 4x SPI、5x UART、3x I²C 顯示器 超越 WXGA (1366x786) 進階電源管理 PMU 整合 NXP PF100 電源管理單元 安全性 進階安全性支援高度保證開機、密碼加密引擎、亂數產生器以及竄改偵測

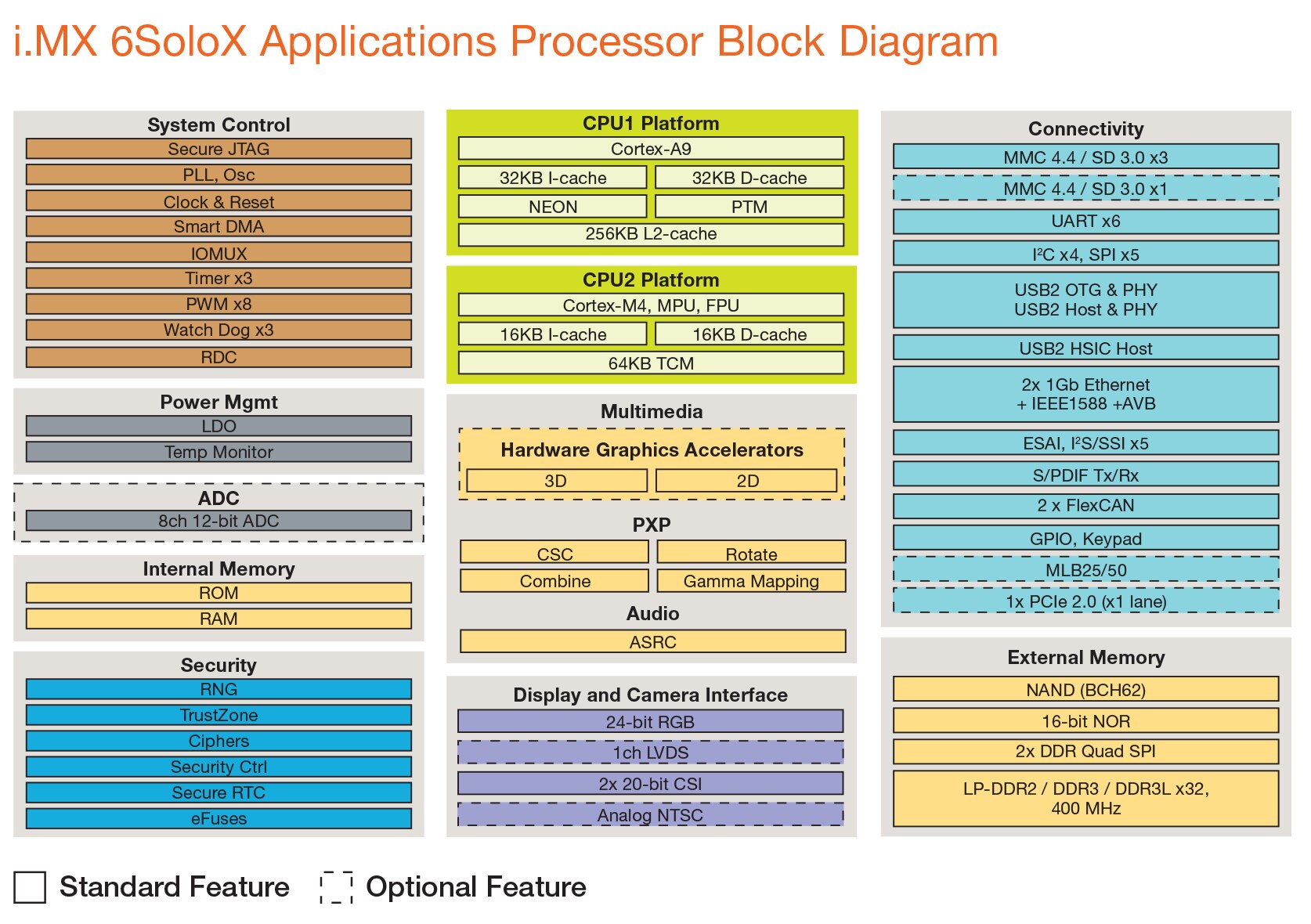

SoloX

i.MX6SoloX 系列推出高達 1.0 GHz (Cortex-A9) 和 200 MHz (Cortex-M4) 的單核心產品，具備 256 KB 的 L2 快取和 32 位元 DDR3/LPDDR2 支援。 整合式 LVDS、FlexCAN、PCIe Express 能讓 i.MX6SoloX 成為低功率的靈活平台，適合需要即時反應並達到更高系統完整度等級的消費性、汽車以及工業應用。

	MCIMX6X1AVK08AB	MCIMX6X1AVK08AB-ND	IC MPU I.MX6SOLOX 800MHZ 400BGA
	MCIMX6X1AVO08AB	MCIMX6X1AVO08AB-ND	IC MPU I.MX6SOLOX 800MHZ 400BGA
	MCIMX6X1CVK08AB	MCIMX6X1CVK08AB-ND	IC MPU I.MX6SOLOX 800MHZ 400BGA
	MCIMX6X2AVN08AB	MCIMX6X2AVN08AB-ND	IC MPU I.MX6SOLOX 800MHZ 400BGA
	MCIMX6X3CVN08AB	MCIMX6X3CVN08AB-ND	IC MPU I.MX6SOLOX 800MHZ 400BGA
	MCIMX6X3CVO08AB	MCIMX6X3CVO08AB-ND	IC MPU I.MX6SOLOX 800MHZ 400BGA
	MCIMX6X3EVK10AB	MCIMX6X3EVK10AB-ND	IC MPU I.MX6SOLOX 1GHZ 400BGA
	MCIMX6X3EVN10AB	MCIMX6X3EVN10AB-ND	IC MPU I.MX6SOLOX 1GHZ 400BGA
	MCIMX6X3EVO10AB	MCIMX6X3EVO10AB-ND	IC MPU I.MX6SOLOX 1GHZ 400BGA
	MCIMX6X4AVM08AB	MCIMX6X4AVM08AB-ND	IC MPU I.MX6SOLOX 800MHZ 400BGA
	MCIMX6X4CVM08AB	MCIMX6X4CVM08AB-ND	IC MPU I.MX6SOLOX 800MHZ 400BGA
	MCIMX6X4EVM10AB	MCIMX6X4EVM10AB-ND	IC MPU I.MX6SOLOX 1GHZ 400BGA

特點

CPU 複合體 1x ARM® Cortex™-A9 高達 1 GHz 512 KB L2 快取 32 KB 指令和資料快取 NEON SIMD 媒體加速器 1x ARM® Cortex™-M4 高達 200 MHz 16 KB 指令和資料快取 64 KB TCM MPU 與 FPU 多媒體 GPU 2D/3D Vivante GC400T 17Mtri/s 133Mpxl/s Open GL ES 2.0 相機介面 20 位元平行 CMOS 感測器介面 NTSC/PAL 類比視訊輸入介面 PiXel 處理管線 (PXP) 影像尺寸調整、旋轉、重疊和 CSC 記憶體 DDR 16/32 位元 DDR3-800 與 DDR3L-800 16/32 位元 LPDDR2-800 NAND SLC/MLC、62 位元 ECC、ONFI2.2 NOR 2x DDR 四通道 SPI 16/32 位元 NOR 快閃記憶體

連接 2x 10/100/1000 乙太網路 硬體 AVB 能達到流量塑形與增強的封包優先排序 支援 IEEE®1588 PCIe 2.0（單排） 2x 8 通道 12 位元 ADC 3x USB 2.0 連接埠 2x HS OTG + PHY 1x HS 主機 HSIC 4x SD/MMC 4.5 5x SPI、6x UART、4x I²C、5x I²S/SSI FlexCAN MLB 25/50 顯示器 平行 RGB LVDS 進階電源管理 部分 PMU 整合 NXP PF0200 PMIC 安全性 包含多核心單元，可執行多核心隔離與共用 資源域控制器 (RDC) 安全傳訊單元 (MU) 硬體號誌 高度保證開機、密碼加密引擎、亂數產生器以及竄改偵測。

Solo

i.MX6Solo 系列提供高達 1.0 GHz 的單核心產品，具備 512 KB 的 L2 快取和 32 位元 DDR3/LPDDR2 支援。 i.MX6Solo 整合了 LVDS、MIPI 顯示器、MIPI 相機連接埠、HDMI v1.4、FlexCAN 和 MLB，是適合消費型、汽車和工業應用的靈活平台。

	MCIMX6S5EVM10AB	MCIMX6S5EVM10AB-ND	IC MPU 1000MHZ 624MAPBGA
	MCIMX6S5DVM10AC	MCIMX6S5DVM10AC-ND	IC MPU I.MX6S 1.0GHZ 624MAPBGA
	MCIMX6S5DVM10AB	MCIMX6S5DVM10AB-ND	IC MPU I.MX6S 1.0GHZ 624MAPBGA
	MCIMX6S5EVM10AC	MCIMX6S5EVM10AC-ND	IC MPU I.MX6S 1.0GHZ 624MAPBGA
	MCIMX6S7CVM08AB	MCIMX6S7CVM08AB-ND	IC MPU I.MX6S 800MHZ 624MAPBGA
	MCIMX6S7CVM08AC	MCIMX6S7CVM08AC-ND	IC MPU I.MX6S 800MHZ 624MAPBGA
	MCIMX6S6AVM08AC	MCIMX6S6AVM08AC-ND	IC MPU I.MX6S 800MHZ 624MAPBGA

特點

CPU 複合體 1x ARM® Cortex™-A9 高達 1 GHz 256 KB L2 快取 32 KB 指令和資料快取 NEON SIMD 媒體加速器 多媒體 GPU 3D Vivante GC880 35Mtri/s 266Mpxl/s Open GL ES 2.0 GPU 2D（向量圖形） GPU 3D 模擬 GPU 2D（合成） Vivante GC320 600Mpxl/s、BLIT 視訊解碼 1080p30 + D1 視訊編碼 1080p30 H.264 BP/ 雙重 720p 編碼 相機介面 類型：2x 20 位元平行、MIPI-CSI2（雙排） 記憶體 32 位元 LP-DDR3/LV-DDR3 SLC/MLC、40 位元 ECC、ONFI2.2、DDR

連接 汽車 FlexCAN MLB 4 個 USB2.0e 1x HS OTG + PHY 1x 主機 + PHY 2x 主機 USB HSIC 乙太網路 1 Gbps + IEEE®1588 擴充連接埠 3x SD/MMC 4.4、1x SDXC 4x SPI、5x UART、3x I²C MIPI-HSI PCIe 2.0（單排） 顯示器 2 x WXGA (1366x786) EPDC、LVDS、平行、MIPI-DSI 進階電源管理 PMU 整合 NXP PF100 電源管理單元 安全性 高度保證開機、密碼加密引擎、亂數產生器以及竄改偵測。

DualLite

i.MX6DualLite 系列推出高達 1.0 GHz 的雙核心產品，具備 512 KB 的 L2 快取，並且支援 64 位元 DDR3 或雙通道 32 位元 LPDDR2。 此裝置整合了 FlexCAN 與 MLB 匯流排、PCI Express、VLDS，並支援 MIPI 相機和顯示器以及 HDMI v1.4，非常適合消費型、汽車和工業多媒體導向應用。

	MCIMX6U5EVM10AB	MCIMX6U5EVM10AB-ND	IC MPU 1000MHZ 624MAPBGA
	MCIMX6U5DVM10AB	MCIMX6U5DVM10AB-ND	IC MPU I.MX6DL 1.0GHZ 624MAPBGA
	MCIMX6U5EVM10AC	MCIMX6U5EVM10AC-ND	IC MPU I.MX6DL 1.0GHZ 624MAPBGA
	MCIMX6U5DVM10AC	MCIMX6U5DVM10AC-ND	IC MPU I.MX6DL 1.0GHZ 624MAPBGA
	MCIMX6U7CVM08AC	MCIMX6U7CVM08AC-ND	IC MPU I.MX6DL 800MHZ 624MAPBGA

特點

CPU 複合體 2x ARM® Cortex™-A9 高達 1 GHz 512 KB L2 快取 32 KB 指令和資料快取 NEON SIMD 媒體加速器 多媒體 GPU 3D Vivante GC880 35Mtri/s 266Mpxl/s Open GL ES 2.0 GPU 2D（向量圖形） GPU 3D 模擬 GPU 2D（合成） Vivante GC320 600Mpxl/s、BLIT 視訊解碼 1080p30 + D1 視訊編碼 1080p30 H.264 BP/ 雙重 720p 編碼 相機介面 類型：2x 20 位元平行、MIPI-CSI2（雙排） 記憶體 2x 32 LP-DDR2、1x 64 DDR3 / LV-DDR3 SLC/MLC、40 位元 ECC、ONFI2.2、DDR

連接 4 個 USB2.0e 1x HS OTG + PHY 1x 主機 + PHY 2x 主機 USB HSIC 乙太網路 1 Gbps + IEEE®1588 擴充連接埠 3x SD/MMC 4.4、1x SDXC 4x SPI、5x UART、3x I²C MIPI-HSI PCIe 2.0（單排） 顯示器 2 x WXGA (1366x786) EPDC、LVDS、平行、MIPI-DSI 進階電源管理 PMU 整合 NXP PF100 電源管理單元 安全性 高度保證開機、密碼加密引擎、亂數產生器以及竄改偵測。

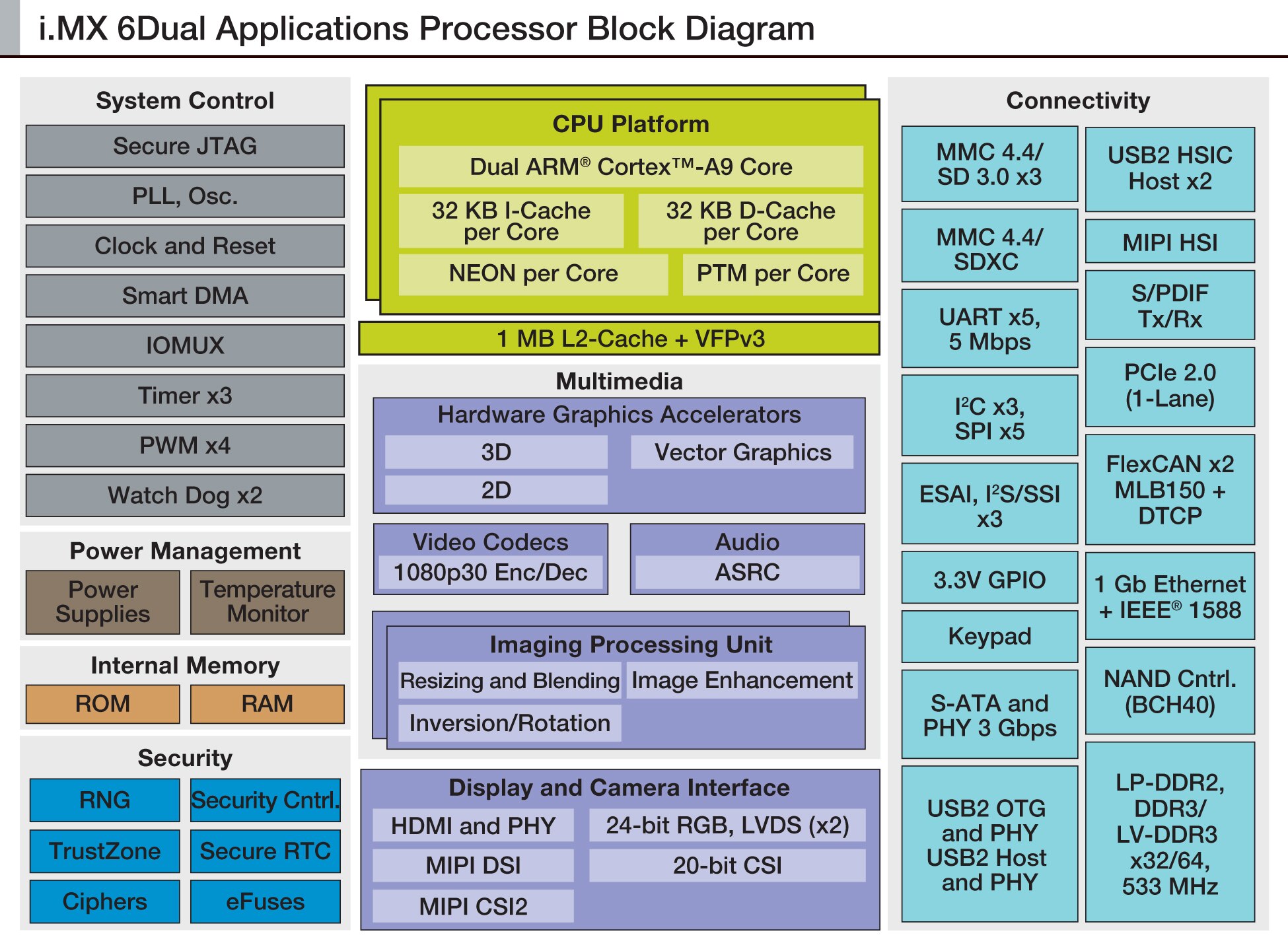

雙核心

i.MX6Dual 系列提供高達 1.2 GHz 的雙核心產品，具備 1 MB 的 L2 快取，並且支援 64 位元 DDR3 或雙通道 32 位元 LPDDR2。 i.MX6Dual 運用與 i.MX6Quad 系列相同的整合能力，能為消費型、汽車以及工業應用提供可擴充的解決方案。

	MCIMX6D5EYM10AC	MCIMX6D5EYM10AC-ND	IC MPU 1000MHZ 432MAPBGA
	MCIMX6D6AVT10AD	MCIMX6D6AVT10AD-ND	IC MPU I.MX6D 1.0GHZ 624FCBGA
	MCIMX6D5EYM10AD	MCIMX6D5EYM10AD-ND	IC MPU I.MX6D 1.0GHZ 624FCBGA
	MCIMX6D7CVT08AD	MCIMX6D7CVT08AD-ND	IC MPU I.MX6D 800MHZ 624FCBGA

特點

CPU 複合體 2x ARM® Cortex™-A9 高達 1.2 GHz 1MB L2 快取 32 KB 指令和資料快取 NEON SIMD 媒體加速器 多媒體 GPU 2D（向量圖形） Vivante GC880 300Mpxl/s、OpenVG 1.1 GPU 2D（向量圖形） GPU 3D 模擬 GPU 2D（合成） Vivante GC320 600Mpxl/s、BLIT 視訊解碼 1080p 60 H.264 視訊編碼 1080p30 H.264 BP/ 雙重 720p 編碼 相機介面 類型：2x 20 位元平行、MIPI-CSI2（雙排） 記憶體 2x 32 LP-DDR2、1x 64 DDR3 / LV-DDR3 SLC/MLC、40 位元 ECC、ONFI2.2、DDR

連接 4 個 USB2.0e 1x HS OTG + PHY 1x 主機 + PHY 2x 主機 USB HSIC 乙太網路 1 Gbps + IEEE®1588 擴充連接埠 3x SD/MMC 4.4、1x SDXC 4x SPI、5x UART、3x I²C MIPI-HSI PCIe 2.0（單排） 顯示器 2 x 4XGA (2048x1536) 或 2 x [1080p + WXGA (1280x720)] EPDC、LVDS、平行、MIPI-DSI 進階電源管理 PMU 整合 NXP PF100 電源管理單元 安全性 高度保證開機、密碼加密引擎、亂數產生器以及竄改偵測。

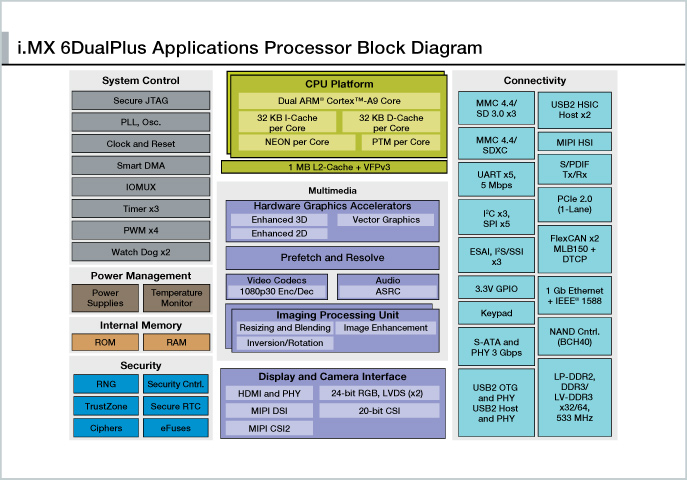

DualPlus

i.MX 6DualPlus 系列大幅增強圖形與記憶體效能，且與多種 i.MX 6 處理器的引腳相容。 本裝置具有雙核心 ARM® Cortex®-A9 平台，以工作頻率高達 1.2 GHz*，具有 1 MB 的 L2 快取、先進的圖形、預先擷取與解析引擎，以及最佳化的 64 位元 DDR3 或雙通道 32 位元 LPDDR2 支援。 整合了 FlexCAN、MLB 匯流排、PCI Express® 以及 SATA-2，提供出色的連接能力，並且整合 LVDS、MIPI 顯示埠、MIPI 相機連接埠以及 HDMI v1.4，因此是理想的多核心平台，適合需要更高圖形效能的頂尖消費性、汽車和工業多媒體應用。

如需最新軟體與工具資訊，請造訪 www.nxp.com/imx6tools。

	MCIMX6DP5EYM1AA	MCIMX6DP5EYM1AA-ND	21X21 .8MM PITCH UNLIDDED
	MCIMX6DP4AVT8AA	MCIMX6DP4AVT8AA-ND	21X21 .8MM PITCH LIDDED
	MCIMX6DP7CVT8AA	MCIMX6DP7CVT8AA-ND	21X21 .8MM PITCH LIDDED
	MCIMX6DP6AVT8AA	MCIMX6DP6AVT8AA-ND	21X21 .8MM PITCH LIDDED
	MCIMX6DP4AVT1AA	MCIMX6DP4AVT1AA-ND	21X21 .8MM PITCH LIDDED
	MCIMX6DP6AVT1AA	MCIMX6DP6AVT1AA-ND	21X21 .8MM PITCH LIDDED

特點

CPU 複合體 2x ARM® Cortex®-A9，每核心高達 1.2 GHz 1 MB L2 快取 32 KB 指令和資料快取 NEON SIMD 媒體加速器 多媒體 嵌入式預先擷取與解析引擎 GPU 3D Vivante GC2000+ 200Mtri/s 1000Mpxl/s、OpenGL ES 3.0 & Halti、OpenCL™ 1.1 EP GPU 2D（向量圖形） Vivante GC355 300Mpxl/s、OpenVG 1.1 GPU 2D（8 層合成） Vivante GC320 600Mpxl/s、BLIT 視訊解碼 HD (1080p + 720p) 30fps 視訊編碼 HD 1080p 30fps 相機介面 類型：1x 20 位元平行、MIPI-CSI2（4 排）、三道同步輸入 記憶體 512 KB OCRAM DDR 大幅增進 64 位元記憶體匯流排效能，且記憶體支援 533 Mhz 的 DDR3、DDR3L 和 LP-DDR2 2x 32 LP-DDR2、1x 64 DDR3 / DDR3L

連接 4 個 USB 2.0 1x HS USB 2.0 OTG + PHY 1x HS USB 2.0 主機 + PHY 2x HS USB 2.0 主機 (HSIC) 乙太網路 1 Gbps + IEEE®1588 擴充連接埠 4x eMMC 4.5 / SD 3.0 5x SPI、5x UART、3x I²C PCIe 2.0（單排） 顯示器 2x QXGA (2048x1536) 或 2x WXGA (1280 x 720) 進階電源管理 PMU 整合 NXP PF0100F9 電源管理單元 安全性 進階安全性支援： 高度保證開機 密碼加密引擎 亂數產生器 防竄改 RTC

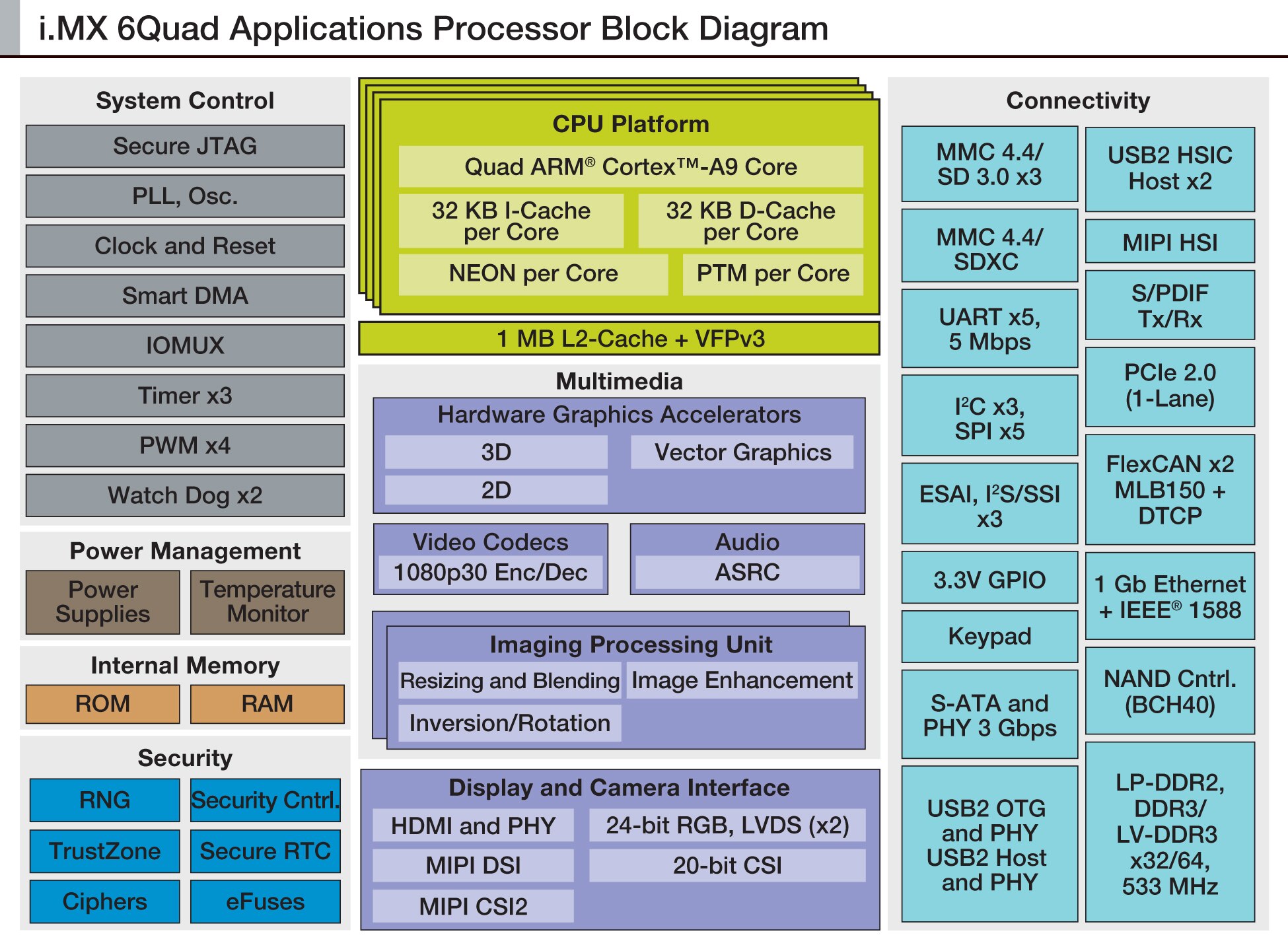

四核心

i.MX6Quad 系列由高達 1.2 GHz 的四核心平台組成，具有 1 MB 的 L2 快取以及 64 位元的 DDR3。或是 FlexCAN 和 MLB 匯流排、PCI Express® 以及 SATA-2，能提供絕佳的連接能力，並且整合雙通道、MIPI 顯示器連接埠、MIPI 相機連接埠以及 HDMI v1.4，因此是消費型、汽車和工業多媒體應用的理想平台。

	MCIMX6Q5EYM10AC	MCIMX6Q5EYM10AC-ND	IC MCU 32BIT ARM QUAD 624FCBGA
	MCIMX6Q7CVT08AC	MCIMX6Q7CVT08AC-ND	C MPU I.MX6Q 800MHZ 624FCBGA
	MCIMX6Q7CVT08AD	MCIMX6Q7CVT08AD-ND	IC MPU I.MX6Q 800MHZ 624FCBGA
	MCIMX6Q6AVT10AC	MCIMX6Q6AVT10AC-ND	IC MPU I.MX6Q 1.0GHZ 624FCBGA
	MCIMX6Q6AVT10AD	MCIMX6Q6AVT10AD-ND	IC MPU I.MX6Q 1.0GHZ 624FCBGA
	MCIMX6Q5EYM10AD	MCIMX6Q5EYM10AD-ND	IC MPU I.MX6Q 1.0GHZ 624FCBGA

特點

CPU 複合體 4x ARM® Cortex™-A9、每核心高達 1.2 GHz 1MB L2 快取 32 KB 指令和資料快取 NEON SIMD 媒體加速器 多媒體 GPU 3D Vivante GC2000 200 Mtri/s 1000 Mpxl/s、OpenGL ES 2.0 & Halti、CL EP GPU 2D（向量圖形） -Vivante GC355 300Mpxl/s、OpenVG 1.1 GPU 2D（合成） Vivante GC320 600Mpxl/s、BLIT 視訊解碼 1080p 60 H.264 視訊編碼 1080p30 H.264 BP/ 雙重 720p 編碼 相機介面 類型：2x 20 位元平行、MIPI-CSI2（4 排）、三道同步輸入 記憶體 2x 32 LP-DDR2、1x 64 DDR3 / LV-DDR3 SLC/MLC、40 位元 ECC、ONFI2.2、DDR

連接 4 個 USB2.0e 1x HS OTG + PHY 1x 主機 + PHY 2x 主機 USB HSIC 乙太網路 1 Gbps + IEEE®1588 擴充連接埠 3x SD/MMC 4.4、1x SDXC 5x SPI、5x UART、3x I²C MIPI-HSI PCIe 2.0（單排） 顯示器 2 x 4XGA (2048x1536) 或 2 x [1080p + WXGA (1280x720)] 進階電源管理 PMU 整合 NXP PF100 電源管理單元 安全性 高度保證開機、密碼加密引擎、亂數產生器以及竄改偵測。

QuadPlus

i.MX 6DualPlus 系列大幅增強圖形與記憶體效能，且與多種 i.MX 6 處理器的引腳相容。 本裝置具有雙核心 ARM® Cortex®-A9 平台，以工作頻率高達 1.2 GHz*，具有 1 MB 的 L2 快取、先進的圖形、預先擷取與解析引擎，以及最佳化的 64 位元 DDR3 或雙通道 32 位元 LPDDR2 支援。 整合了 FlexCAN、MLB 匯流排、PCI Express® 以及 SATA-2，提供出色的連接能力，並且整合 LVDS、MIPI 顯示埠、MIPI 相機連接埠以及 HDMI v1.4，因此是理想的多核心平台，適合需要更高圖形效能的頂尖消費性、汽車和工業多媒體應用。

如需最新軟體與工具資訊，請造訪 www.nxp.com/imx6tools。

	MCIMX6QP5EYM1AA	MCIMX6QP5EYM1AA-ND	21X21 .8MM PITCH UNLIDDED
	MCIMX6QP4AVT8AA	MCIMX6QP4AVT8AA-ND	21X21 .8MM PITCH LIDDED
	MCIMX6QP7CVT8AA	MCIMX6QP7CVT8AA-ND	21X21 .8MM PITCH LIDDED
	MCIMX6QP6AVT8AA	MCIMX6QP6AVT8AA-ND	21X21 .8MM PITCH LIDDED
	MCIMX6QP4AVT1AA	MCIMX6QP4AVT1AA-ND	21X21 .8MM PITCH LIDDED
	MCIMX6QP6AVT1AA	MCIMX6QP6AVT1AA-ND	21X21 .8MM PITCH LIDDED

特點

CPU 複合體 4x ARM® Cortex®-A9，每核心高達 1.2 GHz 1 MB L2 快取 32 KB 指令和資料快取 NEON SIMD 媒體加速器 多媒體 嵌入式預先擷取與解析引擎 GPU 3D Vivante GC2000+ 200Mtri/s 1000Mpxl/s、OpenGL ES 3.0 & Halti、OpenCL™ 1.1 EP GPU 2D（向量圖形） Vivante GC355 300Mpxl/s、OpenVG 1.1 GPU 2D（8 層合成） Vivante GC320 600Mpxl/s、BLIT 視訊解碼 HD (1080p + 720p) 30fps 視訊編碼 HD 1080p 30fps 相機介面 類型：1x 20 位元平行、MIPI-CSI2（4 排）、三道同步輸入 記憶體 512 KB OCRAM DDR 大幅增進 64 位元記憶體匯流排效能，且記憶體支援 533 Mhz 的 DDR3、DDR3L 和 LP-DDR2 2x 32 LP-DDR2、1x 64 DDR3 / DDR3L

連接 4 個 USB 2.0 1x HS USB 2.0 OTG + PHY 1x HS USB 2.0 主機 + PHY 2x HS USB 2.0 主機 (HSIC) 乙太網路 1 Gbps + IEEE®1588 擴充連接埠 4x eMMC 4.5 / SD 3.0 5x SPI、5x UART、3x I²C PCIe 2.0（單排） 顯示器 2x QXGA (2048x1536) 或 2x WXGA (1280 x 720) 進階電源管理 PMU 整合 NXP PF0100F9 電源管理單元 安全性 進階安全性支援： 高度保證開機 密碼加密引擎 亂數產生器 防竄改 RTC

評估板

i.MX6SoloLite 評估套件

NXP 推出採用 i.MX i.MX6SoloLite 應用處理器架構的評估套件 (EVK)，是本系列最新的高彈性、市場導向開發工具。 i.MX6SoloLite 是首款納入高效能 1 GHz ARM® Cortex™-A9 CPU 並整合 E Ink® 和 Sipix® 顯示控制器的系統單晶片 (SoC)，能驅動目前和次世代的電子紙顯示 (EPD) 面板。

此評估套件能進行 EPD 和／或 LCD 或 HDMI 顯示、觸控、音訊播放，並且能添加 WLAN、3G 數據機或 Bluetooth® 技術。 此外，此評估套件的設計有助於軟體開發，並且具備 Linux® 和 Android™ 作業系統的支援，以期加速產品上市。

查看快速入門指南

	MCIMX6SLEVK	MCIMX6SLEVK-ND	KIT EVAL MCIMX6SL
	IMXEBOOKDC3-E	MXEBOOKDC3-E-ND	KIT EVAL FOR I.MX6SL

i.MX6UltraLite 評估套件

NXP 推出 i.MX 6UltraLite 應用處理器架構的評估套件 (EVK)，是高彈性、市場導向的優秀開發工具。 i.MX 6UltraLite 處理器是 i.MX 產品系列中首款採用工作速度高達 969 MHz 單核心 ARM® Cortex®-A7 的產品。 此評估套件支援 LCD 顯示器和音訊播放，以及許多連接選項。 此套件專為展現處理器的最常用功能而設計，採用小型、低成本封裝，支援 Linux® 作業系統，可促進軟體開發工作，最終加快上市速度。

查看快速入門指南

	MCIMX6UL-EVK	MCIMX6UL-EVK-ND	CPU/BASE BOARD MCIMX6UL
	MCIMX6UL-EVKB	MCIMX6UL-EVKB-ND	CPU/BASE BOARD MCIMX6UL W/ACC



i.MX 6 系列架構智慧型裝置的 SABRE 板

適用於智慧型裝置的「快速工程智慧型應用藍圖」(SABRE) 板，提供功能豐富的開發平台，可讓開發人員運用 i.MX 6 系列處理器的絕大多數主要功能，進而簡化產品設計。

適用於智慧型裝置的 SABRE 板透過低成本且功能豐富的開發平台簡化產品設計，能讓開發人員運用處理器絕大多數的主要功能，並享有對應的軟體支援。 針對智慧型裝置推出兩款專屬 SABRE 板：一款採用 i.MX6Quad 應用處理器（亦適用於 i.MX6Dual 開發），另一款則採用 i.MX6SoloX 應用處理器。

查看快速入門指南

	MCIMX6SX-SDB	MCIMX6SX-SDB-ND	DEMO BOARD MCIMX6SX MPU
	MCIMX6Q-SDB	MCIMX6Q-SDB-ND	BOARD EVAL SABRE FOR I.MX6Q
	MCIMX6QP-SDB	MCIMX6QP-SDB-ND	I.MX 6QP CONSUMER DEVELOPMENT PL

i.MX 6 系列架構智慧型裝置的 SABRE 平台

適用於智慧型裝置的快速工程智慧型應用藍圖 (SABRE) 平台，能讓您針對 ARM® Cortex™-A9 技術架構的 i.MX6 系列應用處理器，完全掌握並評估其完整的多媒體效能。

智慧型裝置 SABRE 平台適合任何需要智慧型顯示、連接性、低功率以及絕佳使用者經驗的裝置，能提供促成新產品設計的基礎，適合眾多市場，例如可攜式運算、教育、工業、醫療以及家庭自動化。 智慧型裝置 SABRE 平台具備最佳化的系統級功率和效能以及容易使用的尺寸，有助於加速設計從生產到上式的時間。

支援多種作業系統，包含 Android™、Linux® 以及 Windows® Embedded（透過第三方）。 NXP 的高度最佳化板件支援套件 (BSP)、編解碼器和中介軟體充分利用 i.MX6Quad 和 i.MX6DualLite 的功能組合，並且將整體功耗降至最低。

查看快速入門指南

	MCIMX6Q-SDP	MCIMX6Q-SDP-ND	KIT EVAL SABRE FOR I.MX6Q
	MCIMX6DL-SDP	MCIMX6DL-SDP-ND	KIT EVAL SABRE FOR I.MX6DL

配件

	MCIMX28LCD	MCIMX28LCD-ND	EVAL KIT W/LCD FOR I.MX28
	MCIMX-LVDS1	MCIMX-LVDS1-ND	DAUGHTER CARD LVDS FOR I.MX53

資源

影片
i.MX6Dual 系列 i.MX6 系列：突破使用者經驗限制 開始使用智慧型裝置 SABRE 板	開始使用智慧型裝置 SABRE 平台 開始使用 i.MX6 SoloLite 評估套件 採用 i.MX 6 應用處理器和 Qorivva MCU 的 3D 圖形
產品培訓單元
i.MX6 系列應用處理器簡介
