Motion SPM® 智慧型電源模組

加速設計時間並提升可靠性

Motion SPM® 模組在單一封裝中整合驅動和防護電路。 能簡化並加速您的設計，同時達到最佳效率。 這些元件在市面上有時稱為智慧型電源模組 (IPM)。

整合式馬達驅動與防護

  • IGBT、FRFET、HVIC、LVIC、周邊裝置組合
  • 多種功率額定值、多樣封裝
  • 耐用、高效率並且節省空間、成本以及工程時間

展開以延伸閱讀

onsemi 推出完整系列的高度整合智慧型電源模組，能為多種能源節約型應用提供高效率的馬達控制。 SPM 系列提供的解決方案能提升效率並且簡化系統設計、減少板佔用空間、提高系統可靠度並且加速產品上市。

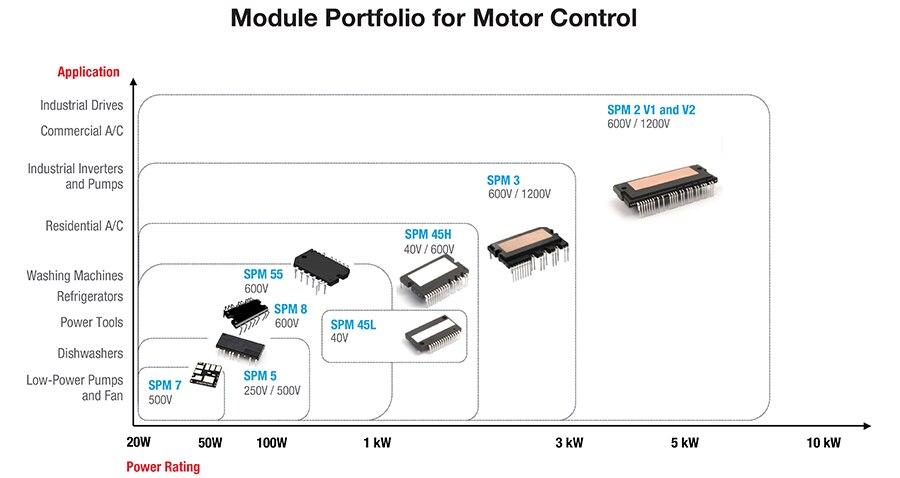

為何選擇 SPM® 產品？

Motion SPM® 智慧型電源模組將離散元件整合至單一高效率與可靠的封裝中。 本公司的 SPM® 封裝和製程技術在高功率馬達控制應用中獨樹一格。

  • 最豐富的封裝類型，適合馬達控制應用 (低於 10 HP)
  • 最佳化封裝可達到散熱效能、高功率密度以及耐用組裝
  • 小型尺寸適用於低／中功率工業應用
  • 寬廣的接面保證溫度範圍：-40°C 至 +150°C
  • 提供更寬沿面距離／間隙的封裝，適用於高電壓應用
  • 更高耐用性、最佳化的導通損耗及切換損耗
  • 超越家電應用的低成本和高效率要求
  • 高生產可靠性能讓客戶的產量達到最佳化

SPM 2 系列模組

適用於最高 75 A/600 V 的高功率應用，以及高達 35 A/1200 V 的低側 Sense-IGBT 應用，可達到過電流保護，並內建熱敏電阻可進行溫度監測。 模組提供 15 A 至 30 A 的陶瓷基板封裝，並提供 50 A、75 A、600 V 和 1200 V 的直接覆銅 (DBC) 基板封裝，可降低熱阻。

  零件編號 說明 電流 電壓 配置
規格書 FNA23512A FNA23512A 電源驅動器模組 32-DIP) 35 A 1200 V 三相
規格書 FNA21012A FNA21012A 電源驅動器模組 32-DIP) 10 A 1200 V 三相
規格書 FNA23060 FNA23060 電源驅動器模組 30 A 600 V 三相逆變器
規格書 FNA25060 FNA25060 電源驅動器模組 32-DIP) 50 A 600 V 三相
規格書 FNA27560 FNA27560 電源驅動器模組 75 A 600 V 三相逆變器
規格書 FSAM75SM60A FSAM75SM60A 電源驅動器模組 SPM32CA) 75 A 600 V 三相
規格書 FSAM50SM60A FSAM50SM60A 電源驅動器模組 SPM32CA) 50 A 600 V 三相
規格書 FPAM30LH60 FPAM30LH60 電源驅動器模組 32-DIP) 30 A 600 V 雙相
規格書 FPAM50LH60 FPAM50LH60 電源驅動器模組 32-DIP) 50 A 600 V 雙相


SPM 3 評估板SPM 3 系列模組

適用於 3 A 至 30 A/600 V 以及最高 10 A/1200 V 的多種電源應用；例如 HVAC、商用空調、小型工業級逆變器、伺服驅動器、風扇馬達和幫浦。

  零件編號 說明 電流 電壓 配置
規格書 FSBB20CH120D FSBB20CH120D SPM3V 1200V V2 20A 20 A 1200 V 三相逆變器
規格書 FSBB15CH120D FSBB15CH120D SPM3V 1200V V2 15A 15 A 1200 V 三相逆變器
規格書 FNB35060T FNB35060T POWER DRVR MOD 600V 50A 27DIP 50 A 600 V 三相逆變器
規格書 FNB34060T FNB34060T POWER DRVR MOD 600V 40A 27DIP 40 A 600 V 三相逆變器
規格書 FNB33060T FNB33060T 電源驅動器模組 SPM27-RA) 30 A 600 V 三相
規格書 FNB33060T FNB33060T 電源驅動器模組 SPM27-RA) 30 A 600 V 三相
規格書 FPAB20BH60B FPAB20BH60B 電源驅動器模組 27-DIP) 20 A 600 V 單相
規格書 FPDB30PH60 FPDB30PH60 電源驅動器模組 SPM27GA) 20 A 600 V 雙相
規格書 FPDB40PH60B FPDB40PH60B 電源驅動器模組 SPM27GC) 40 A 600 V 雙相
規格書 FPDB50PH60 FPDB50PH60 電源驅動器模組 SPM27HA) 30 A 600 V 雙相
規格書 FPDB60PH60B FPDB60PH60B 電源驅動器模組 SPM27-HC) 60 A 600 V 雙相
規格書 FSBS3CH60 FSBS3CH60 電源驅動器模組 SPM27BA) 3 A 600 V 三相
規格書 FSBS15CH60F FSBS15CH60F 電源驅動器模組 SPM27BA) 15 A 600 V 三相
規格書 FSBB10CH120D FSBB10CH120D  電源驅動器模組 10 A 1200 V 三相
規格書 FSBB10CH120DF FSBB10CH120DF 電源驅動器模組 27-DIP) 10 A 1200 V 三相
規格書 FSBB15CH60D FSBB15CH60D 電源驅動器模組 SPM27CC) 15 A 600 V 三相逆變器
規格書 FSBB20CH60D FSBB20CH60D 電源驅動器模組 SPM27CC) 20 A 600 V 三相逆變器
規格書 FSBB30CH60D FSBB30CH60D 電源驅動器模組 SPM27CC) 30 A 600 V 三相逆變器
規格書 FSBB30CH60DF FSBB30CH60DF 電源驅動器模組 30 A 600 V 三相逆變器
規格書 FSBF15CH60BT FSBF15CH60BT 電源驅動器模組 SPM27JA) 15 A 600 V 三相
規格書 FSBF10CH60B FSBF10CH60B 電源驅動器模組 SPM27JA) 10 A 600 V 三相
規格書 FSBF10CH60BT FSBF10CH60BT 電源驅動器模組 SPM27JA) 10 A 600 V 三相
規格書 FSBF5CH60B FSBF5CH60B 電源驅動器模組 SPM27JA) 5 A 600 V 三相
規格書 FSBB30CH60CT FSBB30CH60CT 電源驅動器模組 30 A 600 V 三相
規格書 FSBB20CH60CT FSBB20CH60CT 電源驅動器模組 SPM27CC) 20 A 600 V 三相
規格書 FSBB20CH60C FSBB20CH60C 電源驅動器模組 SPM27CC) 20 A 600 V 三相
規格書 FSBB30CH60C FSBB30CH60C 電源驅動器模組 SPM27CC) 30 A 600 V 三相
規格書 FSBB15CH60C FSBB15CH60C 電源驅動器模組 SPM27CC) 15 A 600 V 三相


SPM 評估板

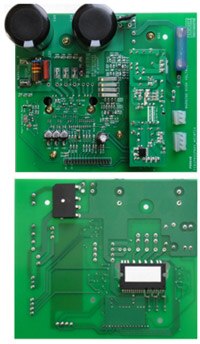

FEBSPM3SPM45_M01MTCA - Motion SPM3/45H 評估板

相容於 SPM3V2_V4 和 SPM45H 模組

主要特點

  • AC 線路輸入連接
  • 板載大型電容
  • 大型電容電荷指示器
  • 板載高電壓 SMPS
    • +15.75 VDC、+5 VDC、+3.3 VDC 輸出
  • 短路電流保護
  • 三重開射極連接至負直流鏈
  • MCU 介面連接
    • 3 個高側、3 個低側閘極驅動輸入
    • 故障輸出
    • 匯流排電壓感測輸出
    • 放大的三相電流感測
  • NTC 輸出訊號 (若適用)
  • 電流感測電阻 (若適用)
查看詳情 | 使用指南

SPM 45 評估板SPM 45 系列模組

適用於低於 20 A、採用陶瓷基板封裝且對成本敏感的應用，內建靴帶式二極體和熱敏電阻，可進行溫度監測。 輸入閘極訊號為高態動作。

  零件編號 說明 電流 電壓 配置
規格書 FBA42060 FBA42060 電源驅動器模組 23-DIP) 20 A 600 V 單相
規格書 FNC42060F FNC42060F 電源驅動器模組 SPM26-AA) 20 A 600 V 三相
規格書 FNC42060F2 FNC42060F2 電源驅動器模組 26-DIP) 20 A 600 V 三相
規格書 FNA41060B2 FNA41060B2 電源驅動器模組 SPM26-AAC) 10 A 600 V 三相
規格書 FNA41560B2 FNA41560B2 電源驅動器模組 26-DIP) 15 A 600 V 三相
規格書 FNA41060 FNA41060 電源驅動器模組 SPM26-AA) 10 A 600 V 三相
規格書 FNA40560 FNA40560 電源驅動器模組 SPM26-AA) 5 A 600 V 三相
規格書 FNA40860 FNA40860 電源驅動器模組 SPM26-AA) 8 A 600 V 三相
規格書 FNA41560 FNA41560 電源驅動器模組 SPM26-AA) 15 A 600 V 三相
規格書 FNB41560B2 FNB41560B2 電源驅動器模組 15 A 600 V 三相
規格書 FNB40560 FNB40560 電源驅動器模組 SPM26-AA) 5 A 600 V 三相
規格書 FNB41060 FNB41060 電源驅動器模組 SPM26-AA) 10 A 600 V 三相
規格書 FNB41560 FNB41560 電源驅動器模組 500 mA 600 V 三相
規格書 FNB40560B2 FNB40560B2 電源驅動器模組 26-DIP) 5 A 600 V 三相
規格書 FNB43060T2 FNB43060T2 電源驅動器模組 SPMAB-C26) 30 A 600 V 三相
規格書 FSB43004A FSB43004A 馬達驅動器電源 22-DIP     三相
規格書 FSB44104A FSB44104A 馬達驅動器電源 22-DIP     三相


SPM 評估板

FEBSPM3SPM45_M01MTCA - Motion SPM3/45H 評估板

相容於 SPM3V2_V4 和 SPM45H 模組

主要特點

  • AC 線路輸入連接
  • 板載大型電容
  • 大型電容電荷指示器
  • 板載高電壓 SMPS
    • +15.75 VDC、+5 VDC、+3.3 VDC 輸出
  • 短路電流保護
  • 三重開射極連接至負直流鏈
  • MCU 介面連接
    • 3 個高側、3 個低側閘極驅動輸入
    • 故障輸出
    • 匯流排電壓感測輸出
    • 放大的三相電流感測
  • NTC 輸出訊號 (若適用)
  • 電流感測電阻 (若適用)
查看詳情 | 使用指南

SPM 5 系列模組

Motion SPM® 5 系列模組以快速恢復 MOSFET (FRFET®) 技術為基礎，是適合風扇和幫浦等小型電動馬達驅動應用的精巧型逆變器解決方案。 這些模組採用小型封裝，包含六個 FRFET MOSFET、三個半橋閘極驅動器 HVIC、溫度感測功能以及三個靴帶式二極體，並針對熱效能達到完全隔離與最佳化。 透過微調切換並降低寄生電感，達到最佳化的電磁干擾 (EMI) 特性。 採用 MOSFET 提供比 IGBT 架構電源模組更高的耐用性以及更大的安全工作區 (SOA)。 這些模組產品非常適合組裝空間受限的小巧可靠型逆變器設計。 應用包括洗碗機、吊扇和幫浦等。

  零件編號 說明 電流 電壓 配置
規格書 FSB52006S FSB52006S 電源驅動器模組 SPM23BA) 2.6 A 60 V 三相
規格書 FSB50450A FSB50450A 電源驅動器模組 23-DIP) 1.5 A 500 V 三相
規格書 FSB50550A FSB50550A 電源驅動器模組 23-DIP) 2 A 500 V 三相
規格書 FSB50450AS FSB50450AS 電源驅動器模組 1.5 A 500 V 三相
規格書 FSB50250AS FSB50250AS 電源驅動器模組 1.2 A 500 V 三相
規格書 FSB50550AS FSB50550AS 電源驅動器模組 2 A 500 V 三相
規格書 FSB50550ASE FSB50550ASE 電源驅動器模組 23-SMD) 2 A 500 V 三相
規格書 FSB50825AS FSB50825AS 電源驅動器模組 3.6 A 250 V 三相
規格書 FSB50325AS FSB50325AS 電源驅動器模組 21-SMD) 1.7 A 250 V 三相
規格書 FSB50250A FSB50250A 電源驅動器模組 23-DIP) 1.2 A 500 V 三相
規格書 FSB50325A FSB50325A 電源驅動器模組 23-DIP) 1.7 A 250 V 三相
規格書 FSB50825A FSB50825A 電源驅動器模組 3.6 A 250 V 三相
規格書 FSB50325AT FSB50325AT 電源驅動器模組 23-DIP) 1.7 A 250 V 三相
規格書 FSB50250AT FSB50250AT 電源驅動器模組 23-DIP) 1.2 A 500 V 三相
規格書 FSB50550AT FSB50550AT 電源驅動器模組 23-DIP) 2 A 500 V 三相
規格書 FSB50450AT FSB50450AT 電源驅動器模組 1.5 A 500 V 三相
規格書 FSB50660SF FSB50660SF 電源驅動器模組 23-DIP) 3.1 A 600 V 三相
規格書 FSB50760SF FSB50760SF 電源驅動器模組 23-DIP) 3.6 A 600 V 三相
規格書 FSB50660SFS FSB50660SFS 電源驅動器模組 3.1 A 600 V 三相
規格書 FSB50760SFS FSB50760SFS 電源驅動器模組 3.6 A 600 V 三相
規格書 FSB50660SFT FSB50660SFT 電源驅動器模組 23-DIP) 3.1 A 600 V 三相
規格書 FSB50760SFT FSB50760SFT 電源驅動器模組 23-DIP) 3.6 A 600 V 三相


SPM 55 系列模組

Motion SPM® 55 模組提供全功能的高效能逆變器輸出級，可用於 AC 感應、BLDC 控制器和 PMSM 馬達。 這些模組在內建 IGBT 中整合了最佳化閘極驅動，可將 EMI 及損耗降至最低，同時更提供多種模組內建保護功能，如欠壓鎖定、聯鎖功能、過電流關斷、熱監測以及故障回報。 內建的高速 HVIC 僅需單一電源電壓，並可將邏輯位準閘極輸入轉換成必要的高壓、高電流驅動訊號，以正確驅動模組耐用的短路等級 IGBT。 可針對各相位提供獨立的負 IGBT 端子，以支援最多種控制演算法。 應用包括洗衣機、冰箱、洗碗機、幫浦、消費性與工業風扇等。

  零件編號 說明 電流 電壓 配置
規格書 FNA51060T3 FNA51060T3 電源驅動器模組 20-DIP) 10 A 600 V 三相逆變器
規格書 FNA51560T3 FNA51560T3 電源驅動器模組 15 A 600 V 三相
規格書 FNA51560TD3 FNA51560TD3 電源驅動器模組 20-DIP) 15 A 600 V 三相逆變器
規格書 FNB50560T1 FNB50560T1 電源驅動器模組 20-DIP) 5 A 600 V 三相逆變器
規格書 FNB51060T1 FNB51060T1 電源驅動器模組 20-DIP) 10 A 600 V 三相逆變器
規格書 FNB51560T1 FNB51560T1 電源驅動器模組 20-DIP) 15 A 600 V 三相逆變器
規格書 FNB50560TD1 FNB50560TD1 電源驅動器模組 20-DIP) 5 A 600 V 三相逆變器
規格書 FNB51060TD1 FNB51060TD1 電源驅動器模組 20-DIP) 10 A 600 V 三相逆變器
規格書 FNB51560TD1 FNB51560TD1 電源驅動器模組 15 A 600 V 三相逆變器
規格書 FNF50560TD1 FNF50560TD1 電源驅動器模組 20-DIP) 5 A 600 V 三相
規格書 FNF51060TD1 FNF51060TD1 電源驅動器模組 20-DIP) 10 A 600 V 三相逆變器
規格書 FNF51560TD1 FNF51560TD1 電源驅動器模組 20-DIP) 15 A 600 V 三相逆變器


SPM 7 系列模組

適用於最高 50 W 的小型、較低功率馬達控制應用，例如小型 (立式或吊式) 風扇馬達、空調室內／室外風扇以及水泵。SPM 7 系列含有 FRFET® MOSFET 和半橋閘極驅動器 IC。 提供採用 PQFN 封裝的 250 V 和 500 V 模組，可節省高達 50% 的板空間，並將 EMI 與損耗降至最低。

  零件編號 說明 電流 電壓 配置
規格書 FSB70250 FSB70250 電源驅動器模組 27-LGA) 3.3 A 500 V 三相
規格書 FSB70325 FSB70325 電源驅動器模組 27-LGA) 4.1 A 250 V 三相
規格書 FSB70450 FSB70450 電源驅動器模組 (27-PowerLQFN) 4.8 A 500 V 三相
規格書 FSB70550 FSB70550 電源驅動器模組 27-PowerLQFN 5.3 A 500 V 三相
規格書 FSB70625 FSB70625 電源驅動器模組 27-LGA) 6.9 A 250 V 三相


SPM 8 系列模組

Motion SPM® 8 三相智慧型電源模組提供最高效能、完整保護以及先進封裝設計，適合消費性與工業馬達控制應用。

Motion SPM 8 模組提供全功能的高效能逆變器級，適用於 AC 感應、BLDC 和 PMSM 馬達。 這些模組整合了最佳化 IGBT 與閘極驅動器，不僅提供最高效能，更可將 EMI 和損耗降至最低。 為了確保達到最高可靠性與耐用性，具備多種保護功能，包括欠壓鎖定、防交越導通、過電流關斷、熱監測以及故障回報。

  零件編號 說明 電流 電壓 配置
規格書 FNB81060T3 FNB81060T3 電源驅動器模組 SPM25-FAA) 10 A 600 V 三相
