Amphenol Sine Systems 的 MotionGrade 連接器可用於高要求環境

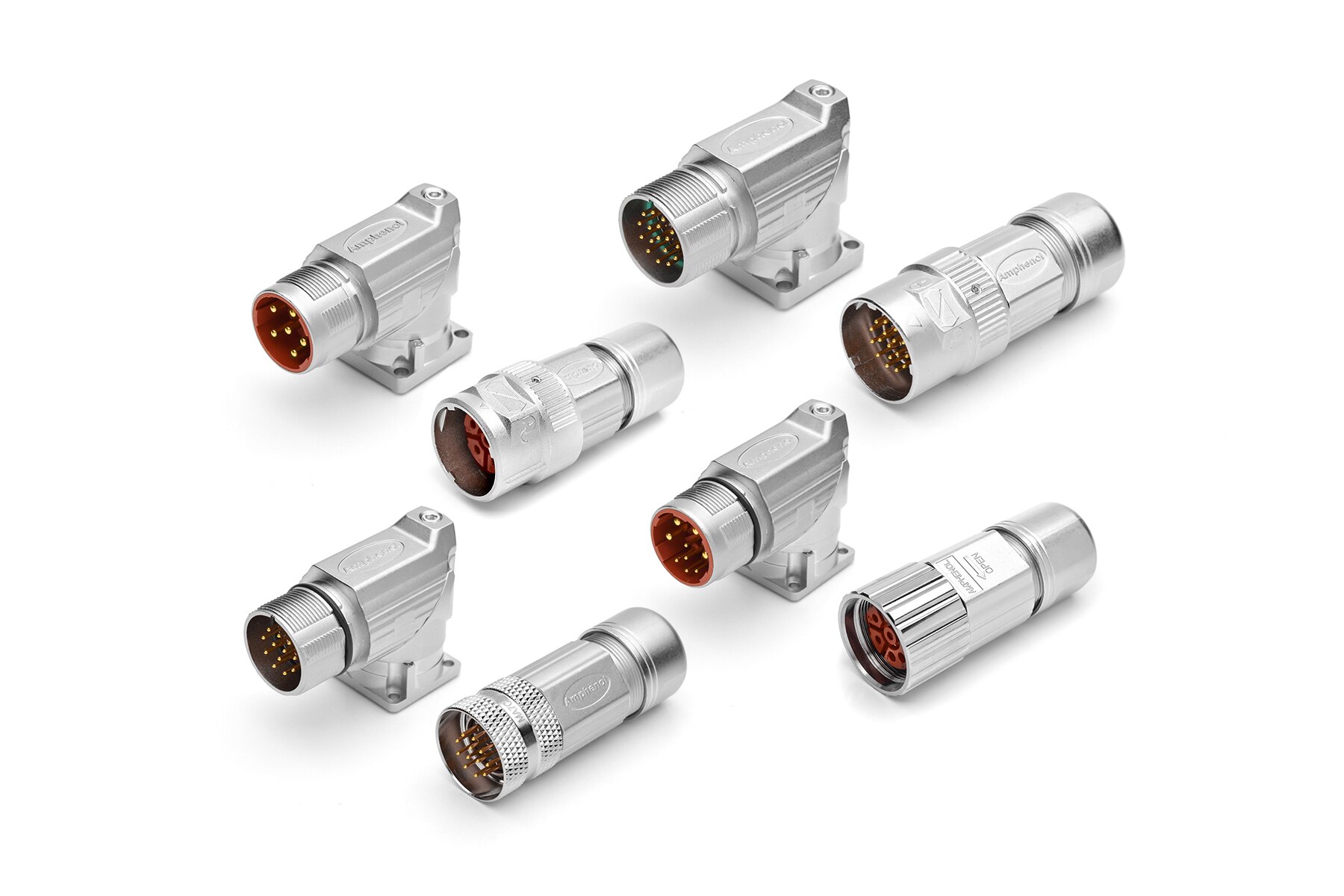

M23 Elite 系列

M23 Elite 螺紋式和 Checkmate™ 系列的先進設計提供 6、8、9、12、16 和 17 個腳位

特點

• 新一代單 PC 設計
• 電源 - 6、8、9 腳位；最大電流 30 A、最大電壓 630 V、14-16 AWG
• 訊號 - 12、16、17 腳位；最大電流 10 A、最大電壓 160 V (12 腳位)、125 V (16 和 17 腳位)、18-26 AWG
• Checkmate™ 可與 M23 快速耦合競品互相配接且彼此相容
• 成本降低
• 更快速組裝
• 高效能、高成本效益
• 優異的環境密封保持能力
• 相容於業界既有的標準產品

M23 Elite 系列 Checkmate™ 快速鎖定連接器 | M23 系列 Elite 螺紋式連接器

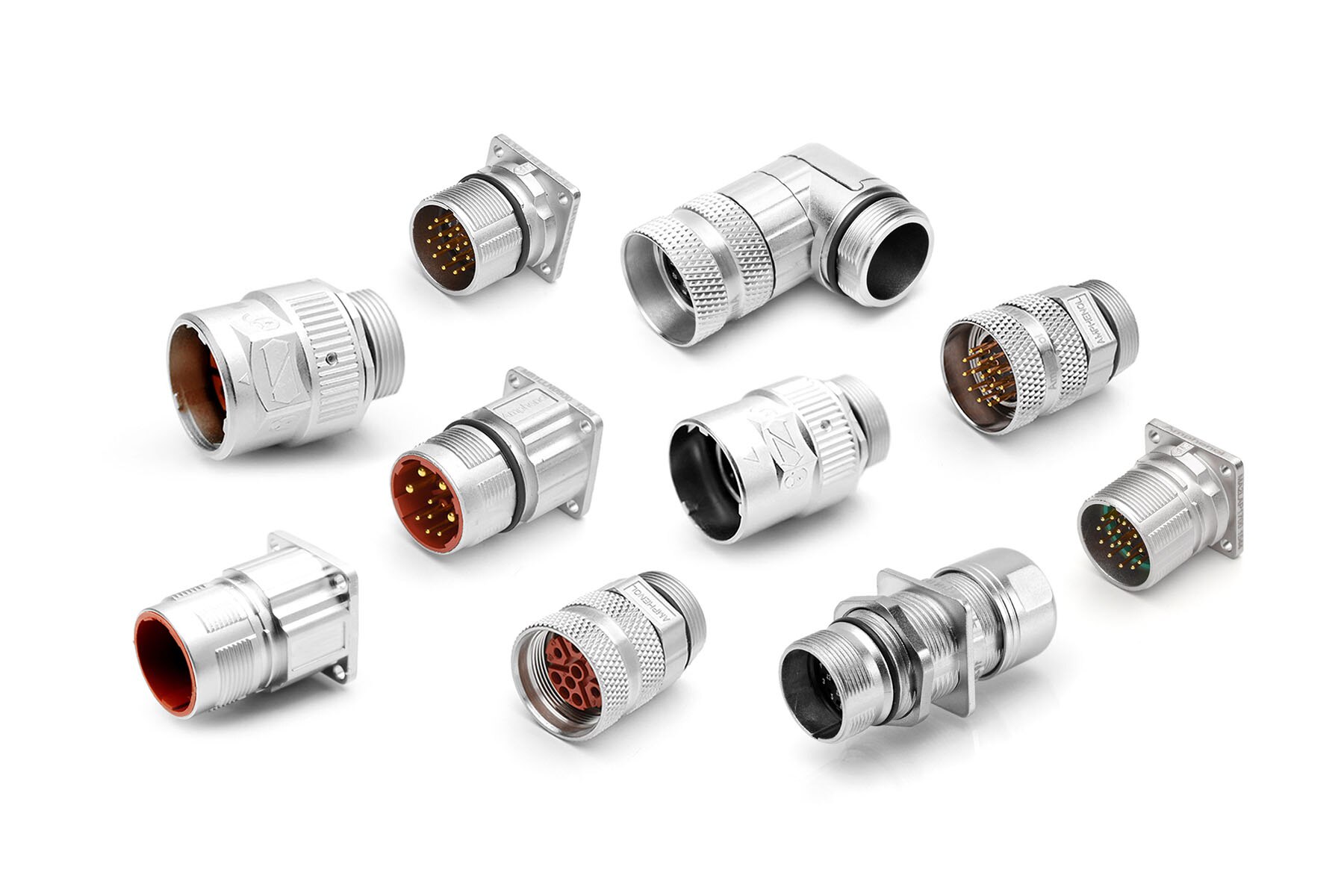

M23 標準系列

M23 標準螺紋式和 Checkmate™ 系列擴充連接器品項，提供 6、8、9、12、16、17 和 19 個腳位

特點

• 電源 - 6、8、9 腳位；最大電流 30 A、最大電壓 630 V、14-16 AWG
• 訊號 - 12、16、17 腳位；最大電流 10 A、最大電壓 160 V (12 腳位)、125 V (16 和 17 腳位)、18-26 AWG
• 訊號 - 19 腳位；最大電流 7 A、最大電壓 63 V、18-26 AWG
• Checkmate™ 可與 M23 快速耦合競品互相配接且彼此相容
• 高效能、高成本效益
• 優異的環境密封保持能力
• 相容於業界既有的標準產品

M23 標準系列 Checkmate™ 快速鎖定連接器 | M23 標準系列螺紋式連接器

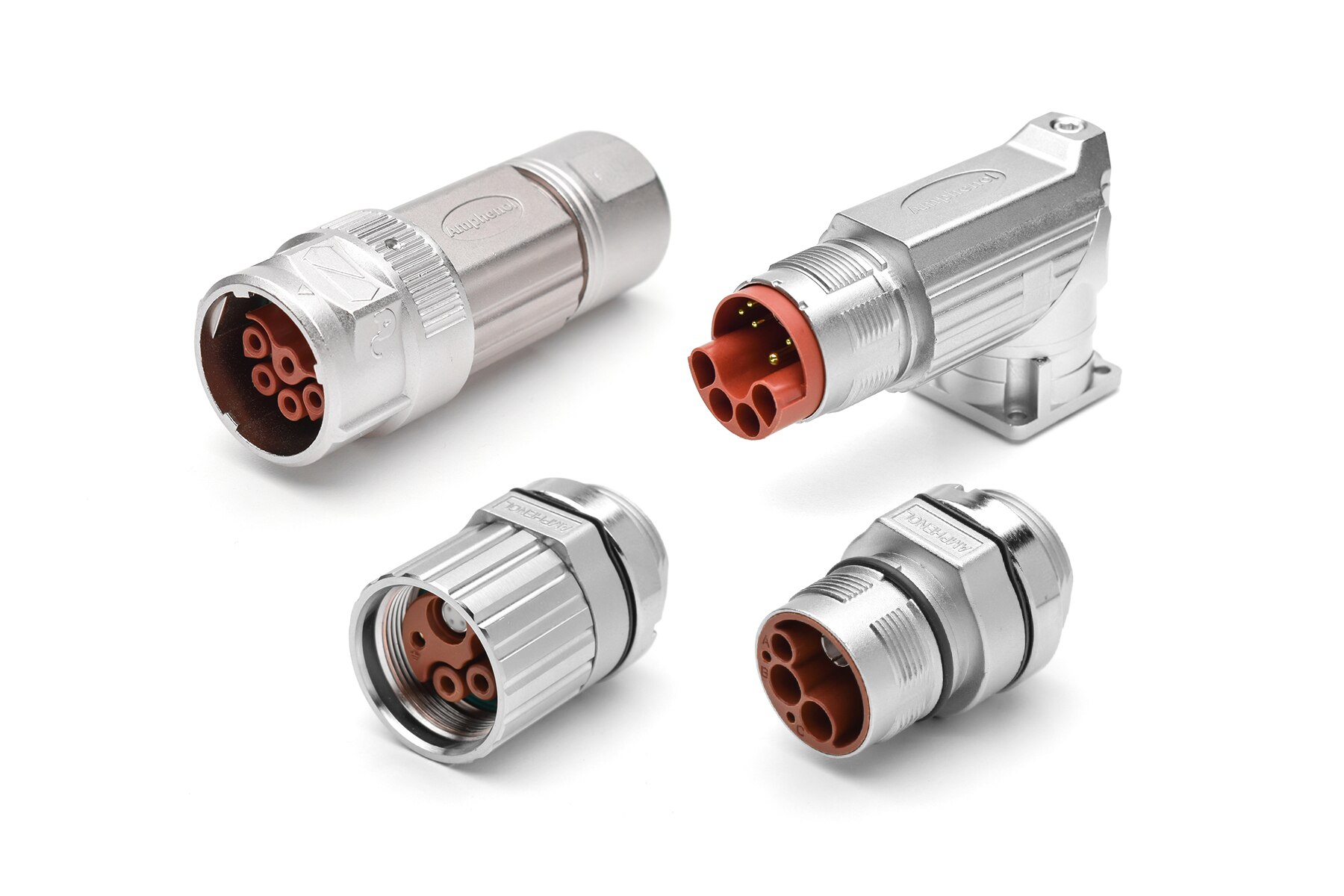

M23 混合式連接器

8 個腳位

• 2 個電源 + PE + 1 個訊號 + 4 個四通道乙太網路元件
• 18 A (電源)、1 A (訊號)、0.5 A (乙太網路) 最大電流
• 850 V (Power/Signal), 30 VDC (Ethernet) 最大 額定電壓

15 個腳位

• 4 個電源 + PE + 6 個訊號 + 4 個四通道乙太網路元件
• 30 A (電源)、1.2 A (訊號)、1.2 A (乙太網路) 最大電流
• 630/850 V (電源)、30/50 V (訊號)、30 V (乙太網路) 最大 額定電壓

特點

• 非常適合先進的伺服驅動編碼器回授應用，可在堅固且小型的輸送系統中提供其所需的電源、訊號和數據
• 高效能、高成本效益
• 優異的環境密封保持能力

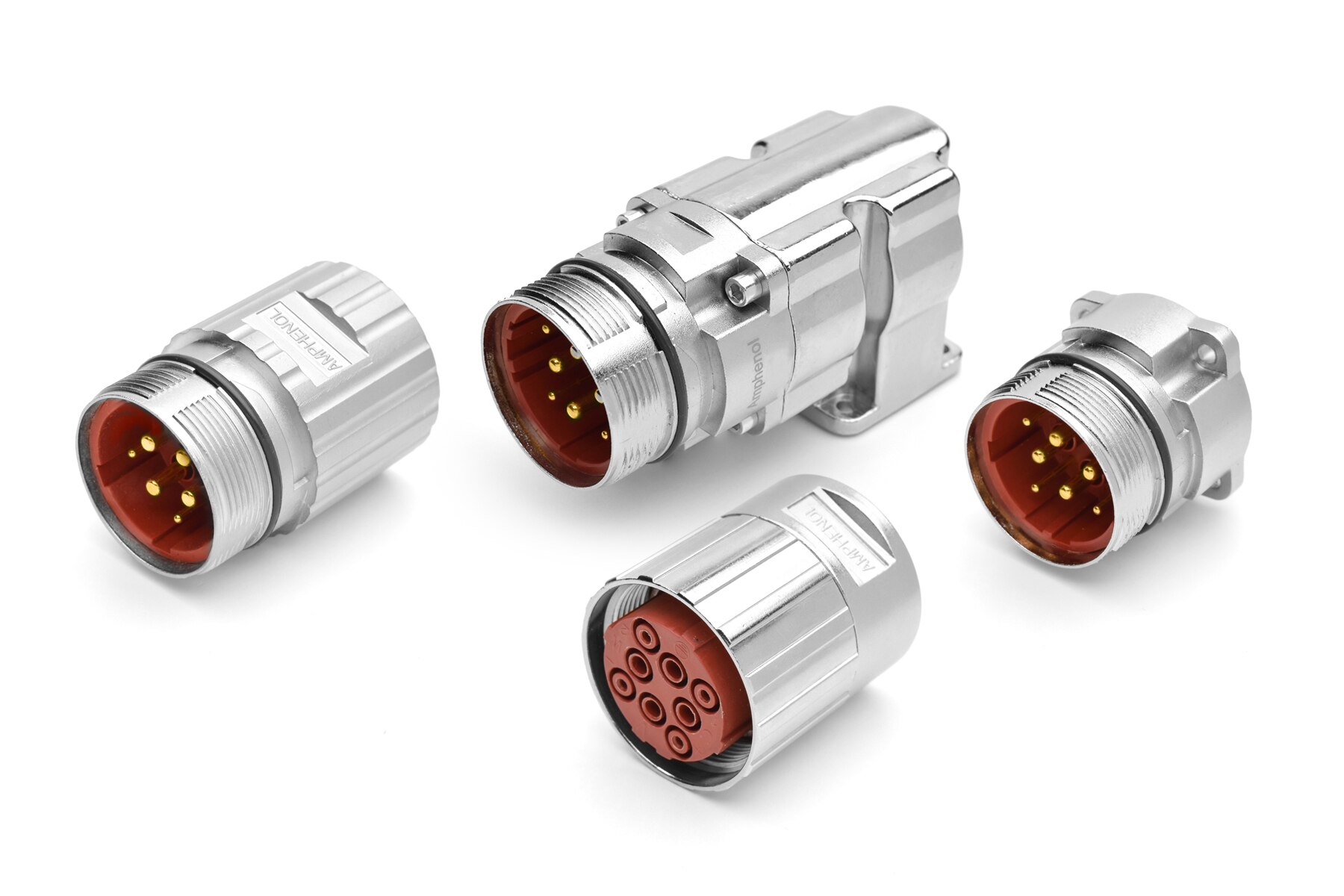

M40 系列連接器

提供 6 和 8 個腳位

特點

• 電源 - 6、8 腳位；最大電流 75 A、最大電壓 630 V、8-12 AWG
• 高效能、高成本效益
• 優異的環境密封保持能力
• 相容於業界既有的標準產品

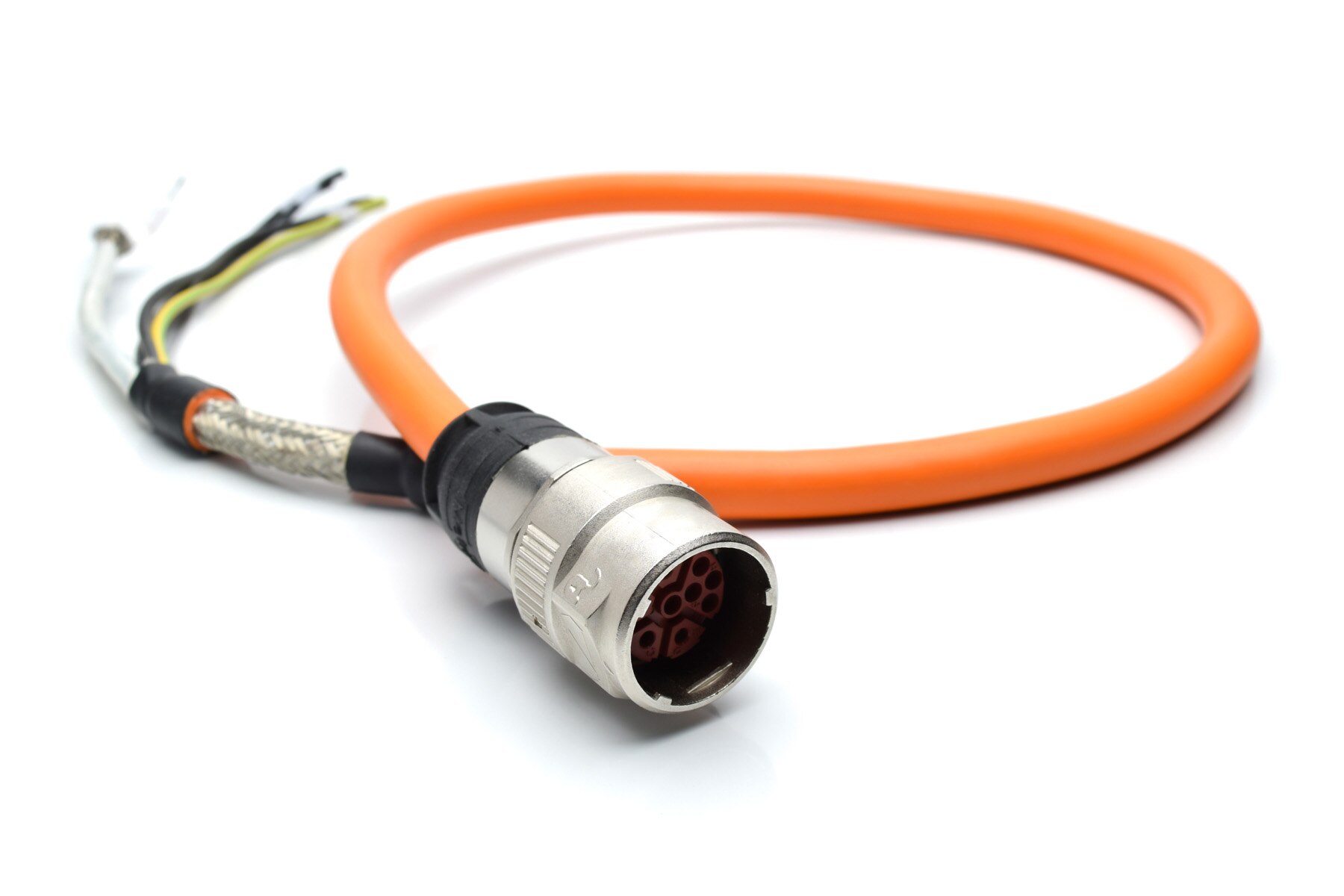

Motion Control DSL 纜線組件

Motion Control DSL 纜線組件

特點

• 提供 14 AWG 和 18 AWG
• 襯套顏色：橘色 DESINA RAL 2003
• 襯套材料：聚氨酯 (PUR)
• cULus AWM 80°C 100V-AWM I/II A/B 80°C 1000V FT1
• 防護：IP67 (配接狀態下)
• 標準纜線長度：1 至 50 m (3.2 至 164 ft)、增量為 1.0 m (3.2 ft) 亦提供自訂長度 - 請洽原廠。
• 完整屏蔽：屏蔽式鍍錫銅編織 - 涵蓋率超過 85%
