A49xx-Slide7

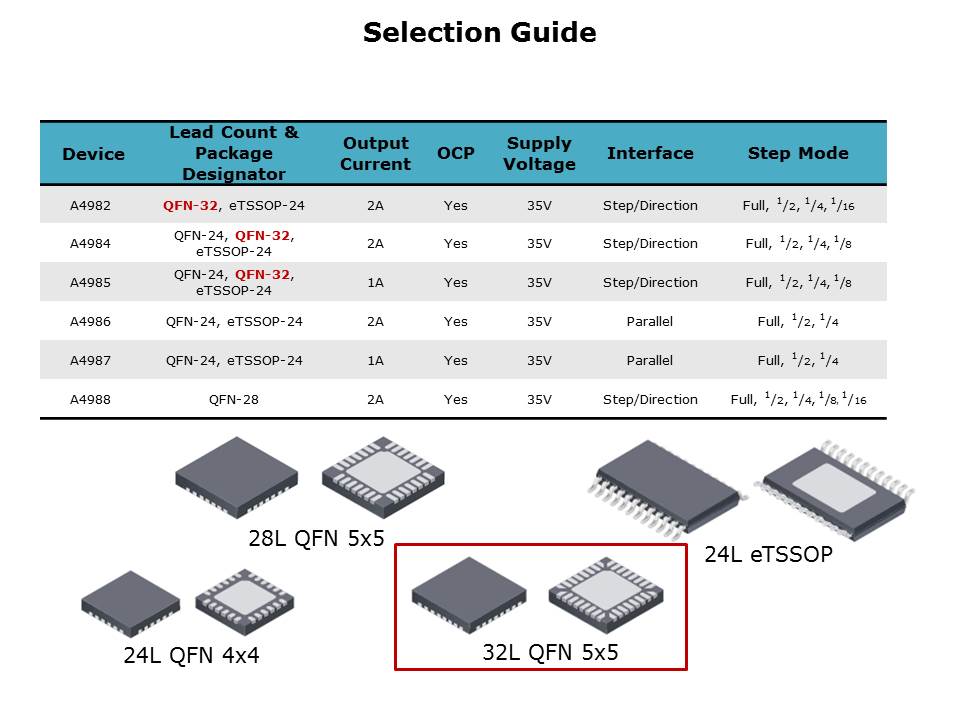

Packaging includes both leaded and leadless options. For higher level of safety a 32 lead QFN is offered which places no connect pins between the output, supply, and sense pins to reduce manufacturing risks associated with PCB assembly process. The 32L option is compliant with No Smoke No Fire (NSNF) requirements for pin shorts to adjacent pins, pin shorts to ground, and external component open and short circuit conditions.

PTM Published on: 2013-06-05
