Scheme-it – 讓線路圖和方塊圖的繪製作業更簡便。

Scheme-it 是線上使用的線路圖與繪製工具，任何人皆可藉此設計並分享電子電路圖。 此工具含有完整的電子符號庫，並整合 Digi-Key 元件目錄，能進行多種電路設計。 此外，亦內建物料清單管理工具器，能追蹤設計所採用的零件。 線路圖繪製完畢後，使用者可匯出成影像檔，或透過電子郵件與他人分享。 目前正在進行將線路圖匯出到 KiCad 的 Beta 測試。 Scheme-it 能在各大網路瀏覽器上運作，無需使用任何外掛程式。 若想要分享並儲存設計，僅需成為已註冊使用者即可。

開始使用

線路圖設計

線路圖設計圖示

設計並分享電子線路圖和技術圖表。



KiCad 匯出 Beta 測試

匯出圖示

現在您可將線路圖設計匯出到 KiCad EDA 軟體工具，進行板件佈局和進一步的設計工作。



物料清單管理工具

物料清單圖示

使用 Digi-Key 的 BOM Manager 追蹤各項設計所採用的零件。



Digi-Key 產品目錄

產品目錄圖示

使用整合式電子符號庫以及 Digi-Key 元件目錄。



示範影片



    特點

    • 能繪製方塊圖、圖示、系統圖或線路圖。
    • 符號庫涵蓋超過 700 種一般符號，並可建立自訂符號。
    • 整合 Digi-Key 產品目錄，能選取超過 4 百萬種元件。
    • 可自由選擇將設計設定為私人、公開、透過連結分享，或是嵌入到網頁、部落格或電子郵件中。
    • 透過物料清單 (BOM) 匯入功能快速改進設計。
    • 整合式物料清單和報價。
    • 匯出成 PDF 或 PNG 檔案，現在更可匯出到其他工具。
    • 直接聯繫 Digi-Key 技術支援團隊協助選擇元件。
    • 將功能線路圖匯出到 KiCad 設計軟體





    問：Scheme-It 的費用多少？ 有提供哪些授權選項？

    答：Scheme-It 是免費工具，客戶可盡情享用，無需支付任何費用。 Scheme-It 無需「授權」，您可用來設計線路圖、流程圖、圖表以及您的營運或專案所需的任何項目，無需擔憂任何法律限制。 只要您不要試圖銷售 Scheme-It，就可安心使用。

    問：我如何下載 Scheme-It 到我的電腦，以便隨處或離線使用？

    答：客戶可在瀏覽器上免費使用 Scheme-It，僅需從 Digi-Key 網站即可輕鬆開啟。 不過，此程式無法下載供離線使用。瀏覽器必須連上網際網路，才可在我們的伺服器上作業。

    問：我要如何改變 Scheme-It 中電線的顏色？ 我想要接地線和不同電壓軌使用不同的顏色。

    答：很抱歉，目前 Scheme-It 尚無法變更電線的顏色。 電線可以進行標示 (如同其他零件)，但無法變更顏色。

    問：「接地」在哪裡？ 我找不到！

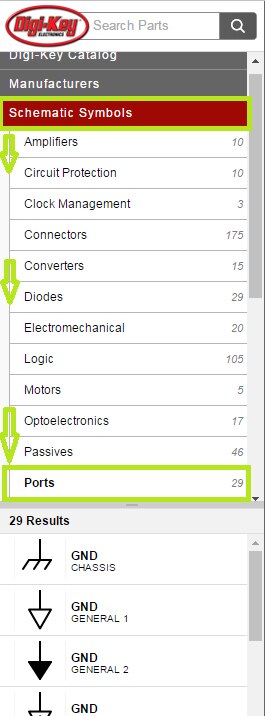

    答：Scheme-It 中將接地視為連接埠。 請進入 [線路圖符號 (Schematic Symbols)] > [連接埠 (Ports)]，即可挑選接地選項。

    問：我如何在線路圖中加入文字？

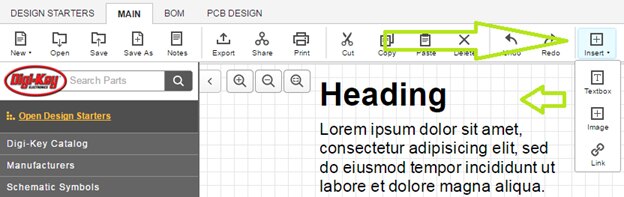

    答：有兩種方式可完成。 在最上方工具列中，[復原／取消復原 (Undo/Redo)] 彎曲箭頭圖示旁有個 [插入 (Insert)] 下拉圖示。 您可以使用此圖示在線路圖中插入圖片、超連結和文字方塊，且如同其他任何零件一樣，皆可調整尺寸並隨意移動。 目前此插入方法會出現文字方塊，顯示「HEADING」以及拉丁文內文。 如果您看見拉丁文，表示操作正確。

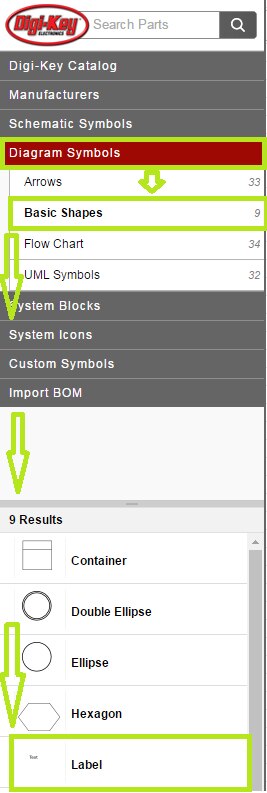

    您也可使用 [圖表符號 (Diagram Symbols)] > [基本形狀 (Basic Shapes)] 中的 [標籤 (Label)] 項目，用途與 [插入] 文字方塊相似，但沒有拉丁文。 同樣的，標籤可以依照需求進行移動和調整大小。

    問：在哪裡可以找到適合我的 IC 的線路圖符號？

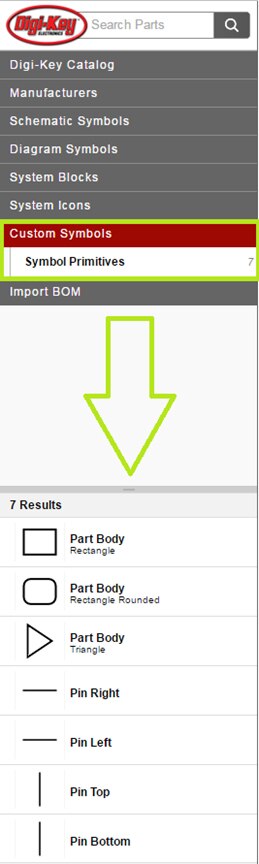

    答：在 Scheme-It 中，大多數特定的 IC 沒有獨立圖示可以用於線路圖。 不過您可以用自訂符號系統打造獨特的 IC 圖示。 請進入 [自訂符號 (Custom Symbols)] > [原始符號 (Symbol Primitives)]，您會看到不同形狀的零件主體，以及頂端／底部／左側／右側引腳。 您可以將主體拖曳至線路圖中，也可將引腳拉到自訂的零件主體上合適的位置。 您可透過這個系統打造幾乎任何所需的 IC 線路圖符號。

    問：我要如何編輯「物件」？

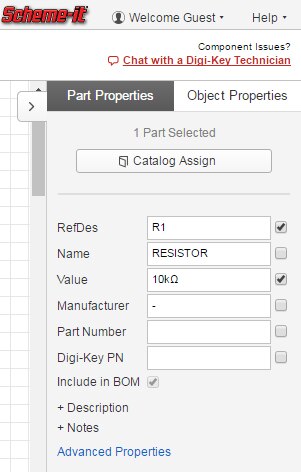

    答：Scheme-It 的所有物件都有 [屬性 (Properties)] 選單，並且會在程式介面的右側顯示與該物件相關的標籤。 可對電子元件命名、提供參考編號、調整數值，並有區塊可標示製造商、MPN、DKPN，也提供其他實用的小工具。 標示或是流程圖方塊等物件的字體和顏色可調整，亦可依照需求調整尺寸或翻轉。

    問：我只想列印在 Scheme-It 中繪製的電路，該如何做？ 我在列印時，印出一大張白紙，我的電路看起來像在角落的一團雜線！

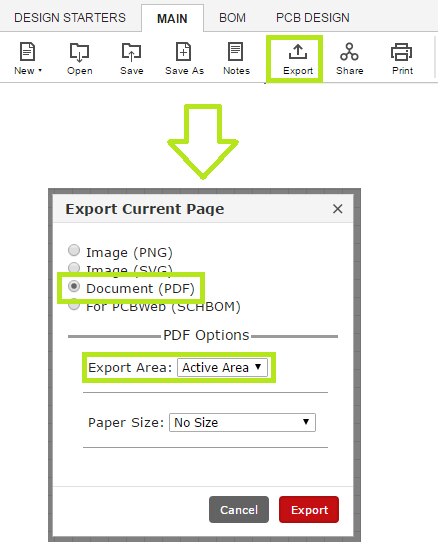

    答：目前並不建議直接用 Scheme-It 進行列印，除非您的電路非常龐大，會佔滿 Scheme-It 的整個繪圖區。 反之，建議您將線路圖匯出成 PDF 檔，然後再行列印。 請先透過 Scheme-It 頂端工具的 [匯出 (Export)] 命令，設定匯出成 [Document (文件 (PDF)]，然後在 PDF 選項中，透過匯出區域 (Export Area) 下拉式選單，選擇「作用區 (Active Area)」。 如此 PDF 文件中就只有您的電路，而不會有 Scheme-It 的其他繪圖區，是最適合列印的作法。
