WAGO

2086 系列 PCB 端子台

WAGO 小巧、多功能且方便的 PCB 端子台具有按鈕和配置選擇

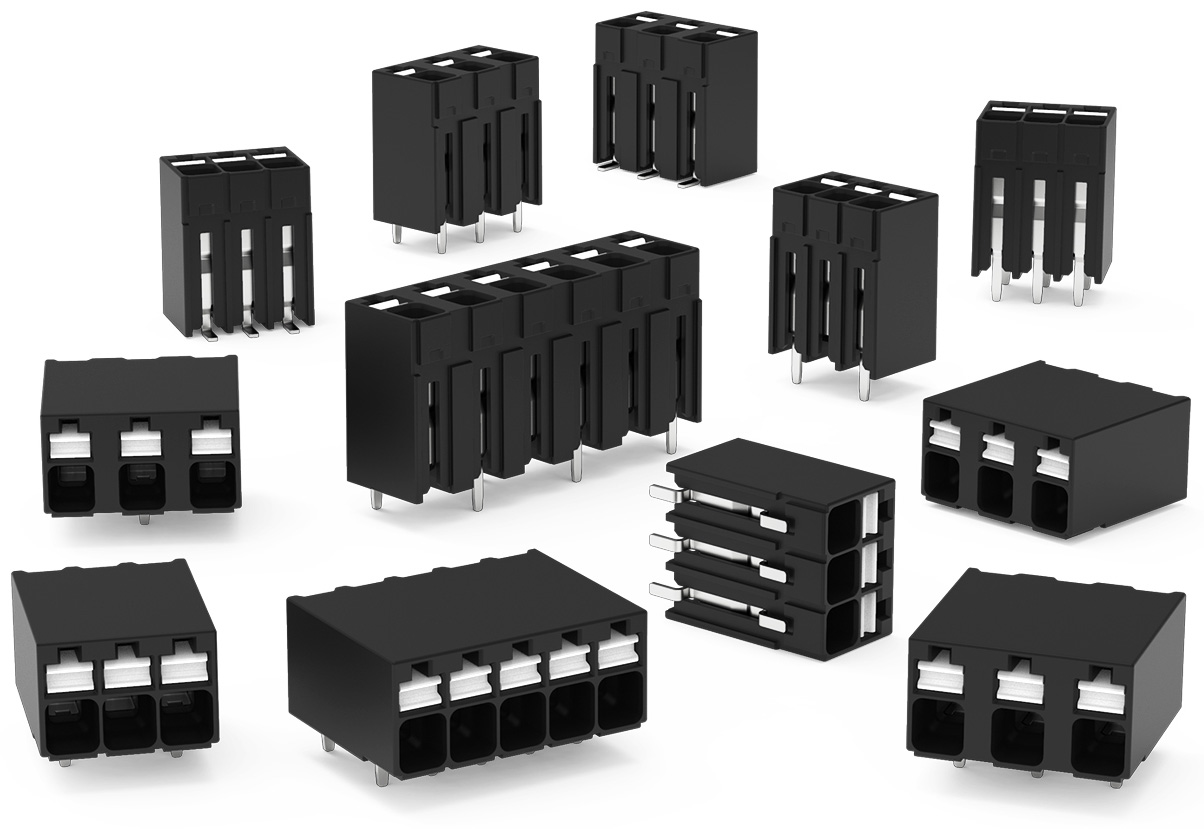

WAGO 的 2086 系列 PCB 端子台圖片WAGO 的 2086 有多種型號／款式可供選擇，容易操作且功能多樣、尺寸小巧。具有推入式 CAGE CLAMP® 和按鈕的 2086 系列 PCB 端子台是緊湊型元件連接、面板饋通和狹小空間的理想選擇。推入式 CAGE CLAMP 可透過推入方式來端接 24 AWG 至 14 AWG 的實心、鍍錫、套圈導線。SMD 和 THR 款式採用捲帶式封裝，可完全整合到 SMT 焊接製程中。

特點
  • 緊湊型元件連接、面板饋通和其他狹小空間的理想選擇
  • 內凹式按鈕設計可增加連接的安全性
  • 推入式 CAGE CLAMP 可透過推入方式來端接 24 AWG 至 14 AWG (0.14 mm² 至 1.5 mm²) 的實心、鍍錫、細絞線套圈導線
  • 測試通道位於按鈕正上方，與接線方向平行
  • 按鈕致動與導線入口平行 (最適合面板饋通)
  • 佈線方向平行或垂直於 PCB (也就是側入式或頂入式)
  • 提供 SMD 和 THR 款式
  • 採用捲帶式封裝，可完全整合到 SMT 焊接製程中
  • 可選擇 3.5 mm 和 5 mm 引腳間距的雙排引腳或交替／交錯引腳
  • 可選擇 THR 引腳長度：1.5 mm 或 2.4 mm，以實現最佳製程
目標市場
  • 自動化技術：儀表、馬達、轉換器、驅動控制、扼流圈、濾波器、電源供應器、加熱和冷卻裝置、感測器、PLC 控制、介面、操作裝置、IIoT 閘道器／數據通訊裝置等
  • 機器、廠房和儀器設備工程
  • 機器人控制
  • 裝置製造商／裝置連接
  • 醫療技術
  • 交通工程／電梯、電扶梯、軌道交通、號誌
  • 安全技術
  • 大樓自動化
  • 工業電子裝置

3.5 mm Top Entry Through-Hole

圖片製造商零件編號說明間距現有數量價格查看詳情
TERM BLK 2P TOP ENTRY 3.5MM PCB2086-1102TERM BLK 2P TOP ENTRY 3.5MM PCB0.138" (3.50mm)1010 - 即時供貨$11.83查看詳情
TERM BLK 2P TOP ENTRY 3.5MM PCB2086-1102/300-000TERM BLK 2P TOP ENTRY 3.5MM PCB0.138" (3.50mm)0 - 即時供貨$5.16查看詳情
TERM BLK 3P TOP ENTRY 3.5MM PCB2086-1103TERM BLK 3P TOP ENTRY 3.5MM PCB0.138" (3.50mm)288 - 即時供貨$17.05查看詳情

3.5 mm Top Entry SMT

圖片製造商零件編號說明間距現有數量價格查看詳情
TERM BLK 2P TOP ENTRY 3.5MM SMT2086-1102/700-000/997-604TERM BLK 2P TOP ENTRY 3.5MM SMT0.138" (3.50mm)692 - 即時供貨$23.50查看詳情
TERM BLK 3P TOP ENTRY 3.5MM SMT2086-1103/700-000/997-605TERM BLK 3P TOP ENTRY 3.5MM SMT0.138" (3.50mm)2460 - 即時供貨$28.55查看詳情
TERM BLK 4P TOP ENTRY 3.5MM SMT2086-1104/700-000/997-605TERM BLK 4P TOP ENTRY 3.5MM SMT0.138" (3.50mm)6601 - 即時供貨$33.12查看詳情

3.5 mm Side Entry Through-Hole

圖片製造商零件編號說明間距現有數量價格查看詳情
TERM BLK 2P SIDE ENT 3.5MM PCB2086-1202TERM BLK 2P SIDE ENT 3.5MM PCB0.138" (3.50mm)376 - 即時供貨$11.83查看詳情
TERM BLK 2P SIDE ENT 3.5MM PCB2086-1202/300-000TERM BLK 2P SIDE ENT 3.5MM PCB0.138" (3.50mm)0 - 即時供貨$5.16查看詳情
TERM BLK 3P SIDE ENT 3.5MM PCB2086-1203TERM BLK 3P SIDE ENT 3.5MM PCB0.138" (3.50mm)383 - 即時供貨$17.05查看詳情

3.5 mm Side Entry SMT

圖片製造商零件編號說明間距現有數量價格查看詳情
TERM BLK 2P SIDE ENT 3.5MM SMT2086-1202/700-000/997-604TERM BLK 2P SIDE ENT 3.5MM SMT0.138" (3.50mm)1001 - 即時供貨$23.50查看詳情
TERM BLK 3P SIDE ENT 3.5MM SMT2086-1203/700-000/997-605TERM BLK 3P SIDE ENT 3.5MM SMT0.138" (3.50mm)301 - 即時供貨$28.55查看詳情
TERM BLK 4P SIDE ENT 3.5MM SMT2086-1204/700-000/997-605TERM BLK 4P SIDE ENT 3.5MM SMT0.138" (3.50mm)565 - 即時供貨$33.12查看詳情

5.0 mm Top Entry Through-Hole

圖片製造商零件編號說明間距現有數量價格查看詳情
TERM BLK 2P TOP ENTRY 5.0MM PCB2086-3102TERM BLK 2P TOP ENTRY 5.0MM PCB0.197" (5.00mm)0 - 即時供貨$12.65查看詳情
TERM BLK 2P TOP ENTRY 5.0MM PCB2086-3102/300-000TERM BLK 2P TOP ENTRY 5.0MM PCB0.197" (5.00mm)0 - 即時供貨$5.61查看詳情
TERM BLK 3P TOP ENTRY 5.0MM PCB2086-3103TERM BLK 3P TOP ENTRY 5.0MM PCB0.197" (5.00mm)830 - 即時供貨$18.36查看詳情

5.0 mm Top Entry SMT

圖片製造商零件編號說明間距現有數量價格查看詳情
TERM BLK 2P TOP ENTRY 5.0MM SMT2086-3102/700-000/997-604TERM BLK 2P TOP ENTRY 5.0MM SMT0.197" (5.00mm)364 - 即時供貨$24.39查看詳情
TERM BLK 3P TOP ENTRY 5.0MM SMT2086-3103/700-000/997-605TERM BLK 3P TOP ENTRY 5.0MM SMT0.197" (5.00mm)209 - 即時供貨$29.53查看詳情
TERM BLK 4P TOP ENTRY 5.0MM SMT2086-3104/700-000/997-605TERM BLK 4P TOP ENTRY 5.0MM SMT0.197" (5.00mm)131 - 即時供貨$34.76查看詳情

5.0 mm Side Entry Through-Hole

圖片製造商零件編號說明間距現有數量價格查看詳情
TERM BLK 2P SIDE ENT 5.0MM PCB2086-3202TERM BLK 2P SIDE ENT 5.0MM PCB0.197" (5.00mm)463 - 即時供貨$12.65查看詳情
TERM BLK 2P SIDE ENT 5.0MM PCB2086-3202/300-000TERM BLK 2P SIDE ENT 5.0MM PCB0.197" (5.00mm)0 - 即時供貨$5.61查看詳情
TERM BLK 3P SIDE ENT 5.0MM PCB2086-3203TERM BLK 3P SIDE ENT 5.0MM PCB0.197" (5.00mm)54 - 即時供貨$18.36查看詳情

5.0 mm Side Entry SMT

圖片製造商零件編號說明間距現有數量價格查看詳情
TERM BLK 2P SIDE ENT 5.0MM SMT2086-3202/700-000/997-604TERM BLK 2P SIDE ENT 5.0MM SMT0.197" (5.00mm)399 - 即時供貨$24.39查看詳情
TERM BLK 3P SIDE ENT 5.0MM SMT2086-3203/700-000/997-605TERM BLK 3P SIDE ENT 5.0MM SMT0.197" (5.00mm)1105 - 即時供貨$29.53查看詳情
TERM BLK 4P SIDE ENT 5.0MM SMT2086-3204/700-000/997-605TERM BLK 4P SIDE ENT 5.0MM SMT0.197" (5.00mm)129 - 即時供貨$34.76查看詳情
發佈日期： 2021-11-10
