SIMPLE SWITCHER® 電源模組

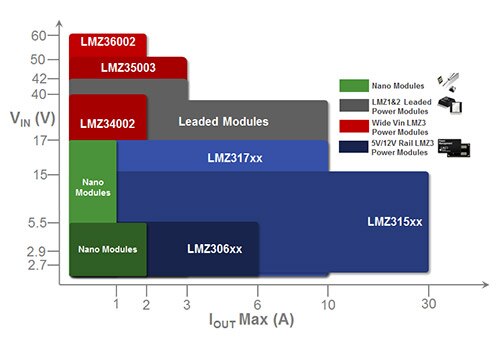

Nano 系列電源模組

SIMPLE SWITCHER® 的 Nano 模組非常適合空間受限的應用。 針對空間與高度受限的應用，採用 Nano 模組縮減中間軌到負載點的板面積，並提高系統效能。

小型模組，適合需要高達 2 A 電流的負載點應用

• 輸入電壓範圍：
  2.7 V 至 17 V
• 輸出電流高達 2 A
• 小型封裝
• 低輸出漣波

零件編號	Vin (V)	Iout (A)	Vout (V)	封裝尺寸 (mm)
LMZ20501	2.7 至 5.5	1	0.8 至 3.6	3.5 x 3.5 x 1.75
LMZ20502	2.7 至 5.5	2	0.8 至 3.6	3.5 x 3.5 x 1.75
LMZ21700	3 至 17	0.65	0.9 至 6	3.5 x 3.5 x 1.75
LMZ21701	3 至 17	1	0.9 至 6	3.5 x 3.5 x 1.75
LMZ10500	2.7 至 5.5	0.65	0.6 至 3.6	3.0 x 2.5 x 1.43 mm
LMZ10501	2.7 至 5.5	1	0.6 至 3.6	3.0 x 2.5 x 1.43 mm

LMZ3 系列電源模組

SIMPLE SWITCHER LMZ3 電源模組將 DC/DC 轉換器、電感以及被動元件整合到小巧薄型 QFN 封裝中。 僅需三個外接元件即可完成高效能和高密度負載點設計，因此能輕鬆進行佈局。 SIMPLE SWITCHER 包含 LMZ-1 和 LMZ-2 系列，涵蓋超過 50 款元件，是業界最大的電源模組組合。

高功率密度模組適合需要小覆蓋區和使用簡便性的應用

• 輸入電壓範圍：
  2.95 V 至 50 V
• 輸出電流高達 30 A
• 豐富、彈性的特點
• 僅需三個外接元件

零件編號	Vin (V)	Iout (A)	Vout (V)	封裝尺寸 (mm)
LMZ36002	4.5 至 60	2	2.5 至 7.5	10 x 10 x 4.3
LMZ31530	3 至 14.5	30	0.6 至 3.6	16 x 15 x 5.8
LMZ31520	3 至 14.5	20	0.6 至 3.6	16 x 15 x 5.8
LMZ30602	2.95 至 6	2	0.8 至 3.6	9 x 11 x 2.8
LMZ30604	2.95 至 6	4	0.8 至 3.6	9 x 11 x 2.8
LMZ30606	2.95 至 6	6	0.8 至 3.6	9 x 11 x 2.8
LMZ31503	4.5 至 14.5	3	0.8 至 5.5	9 x 15 x 2.8
LMZ31506H	4.5 至 14.5	6	1.2 至 5.5	9 x 15 x 2.8
LMZ31506	4.5 至 14.5	6	0.6 至 5.5	9 x 15 x 2.8
LMZ31710	2.95 至 17	10	0.6 至 5.5	10 x 10 x 4.3
LMZ35003	7 至 50	2	2.5 至 15	9 x 11 x 2.8
LMZ34002	4.5 至 40	2	-3 至 -17	9 x 11 x 2.8

LMZ1 系列電源模組

SIMPLE SWITCHER 電源模組的 LMZ1 系列適合需要標準功能組合的應用。 LMZ1 系列的所有電源模組都搭載精密致能引腳和軟啟動引腳。

容易使用的模組適合需要高輸入電壓（高達 42 V）的應用

• 輸入電壓範圍：
  2.95 V 至 42 V
• 輸出電流高達 10 A
• 輸出電壓高達 24 V
• 優異的散熱效能

零件編號	Vin (V)	Iout (A)	Vout (V)
LMZ10503/04/05	2.95 至 5.5	3/4/5	0.8 至 5
LMZ12001/02/03	4.5 至 20	1/2/3	0.8 至 5
LMZ14201/02/03	6 至 42	1/2/3	0.8 至 5
LMZ12008/10	6 至 20	8/10	0.8 至 5
LMZ13608/10	6 至 36	8/10	0.8 至 5

LMZ2 系列電源模組

LMZ2 系列電源模組 (LMZ2xxxx) 提供高達 10 A 的輸出電流，並具有額外特點，能為高電流中間軌、FPGA 以及雜訊敏感的應用供電。 亦搭載頻率同步引腳，能控制內部電路切換頻率，並具有分流引腳，能併聯多重電源模組，達到高達 60 A 的輸出電流。

頻率同步

• 透過此電源模組的可同步切換頻率能力，在雜訊敏感系統中達到最佳效率並控制切換雜訊。
• 同步引腳可以設定為特定頻率，達到輕鬆濾波。
• 多重電源模組能以相同頻率操作，或進行相位偏移以降低輸入 RMS 電流和漣波電壓。

分流

可併聯多重模組，在高電流中間軌和 FPGA 應用中達到高達 60 A 的輸出電流。

容易使用的模組適合需要高輸入電壓（高達 36 V）、頻率同步以及分流的應用

• 輸入電壓範圍：
  6 V 至 36 V
• 輸出電流高達 10 A
• 分流功能最高達 60 A
• 優異的散熱效能

零件編號	Vin (V)	Iout (A)	Vout (V)
LMZ22003/5	6 至 20	3/4	0.8 至 5
LMZ23603/5	6 至 36	3/4	0.8 至 6
LMZ22008/10	6 至 20	8/10	0.8 至 6
LMZ23608/10	6 至 36	8/10	0.8 至 6

延伸溫度和高輸出電壓電源模組

高輸出電壓電源模組

LMZ1420xH SIMPLE SWITCHER 電源模組的輸出電壓範圍介於 5 V 至 30 V，LMZ1360xH 和 LMZ2360xH 模組的輸出電壓範圍介於 3 V 至 16 V。 這些電源模組非常適合中間軌轉換、為風扇或其他類型的非傳統負載點供電，亦適合需要低於 -6 V 電壓的感測應用。

延伸溫度 (EXT) 系列電源模組

SIMPLE SWITCHER EXT 電源模組能在最嚴峻狀態下提供優異效能，具有保證低至 -55° C 的延伸環境溫度，以及符合 MIL-STD-883 軍事標準的抗衝擊和抗振動能力。

耐用的模組適合嚴峻環境的應用。

• 輸入電壓範圍：2.95 V 至 42 V
• 輸出電流高達 5 A
• 接面溫度範圍介於 -55°C 至 125°C
• MIL-STD-883 衝擊和振動測試

零件編號	Vin (V)	Iout (A)	Vout (V)
LMZ10503/04/05EXT	2.95 至 5.5	3/4/5	0.8 至 5
LMZ12001/02/03EXT	4.5 至 20	1/2/3	0.8 至 5
LMZ14201/02/03EXT	6 至 42	1/2/3	0.8 至 5
LMZ14201H/02H/03H	6 至 42	1/2/3	5 至 30
