照明解決方案

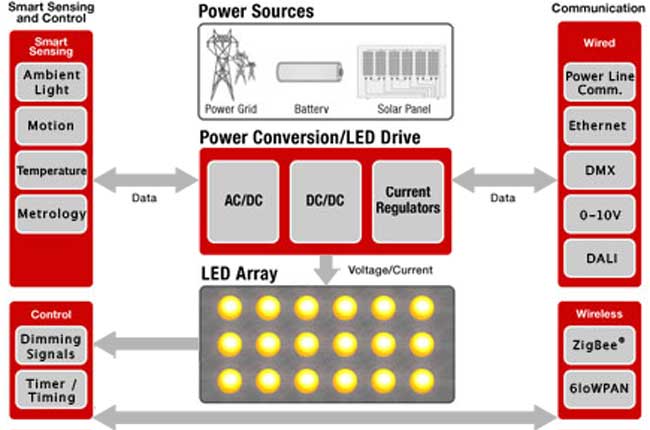

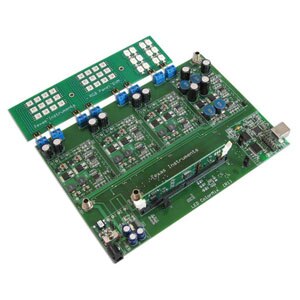

C2000 多組 DC/DC 彩色 LED 套件包含開始實驗與開發數位控制多組 DC/DC LED 照明系統所需的一切硬體和軟體。 此套件是以 Piccolo 微控制器和 controlCARD 開發平台為基礎。 一個 Piccolo MCU 可以直接控制八個獨立的 DC/DC 功率級，以及多達八組不同 LED 類型和燈串長度的 LED 燈串。 開發板使用 12 至 24 VDC 輸入，並採用六個升壓器與兩個 SEPIC DC/DC 功率級拓撲來驅動 LED 燈串。 六個獨立的升壓級可用來驅動兩組 RGB LED 燈串，並控制每組 RGB LED 燈串的紅色、綠色與藍色成分。 兩個 SEPIC 級用來驅動兩組白色 LED 燈串。 此外，透過八個獨立的功率級，可以驅動最多八組獨立的白色 LED 燈串。 附加的圖形使用者介面控制簡易，透過調整功率級電流位準實驗不同的亮度與色彩混合，有助使用者快速展開評估。 此外，此套件透過 controlSUITE^TM 提供用於控制 DC/DC 功率級與 LED 照明級的閉迴路、開放原始碼的軟體範例。 套件亦採用完全開放原始碼的硬體，並免費提供光繪檔、線路圖及物料清單 (BOM)。 如需了解更多資訊，請參閱套件的快速入門指南。

特點

• 12 至 24 VDC 輸入到八個獨立的 DC/DC 功率級，25 至 50 VDC 輸出
• 六個升壓器和兩個 SEPIC 功率級，用於驅動兩組 RGB LED 燈串及兩組白色 LED 燈串，或者最多八組全白色 LED 燈串
• 色彩混合與亮度控制
• 平均電流模式控制
• 每燈串 350 mA 的最大電流，可透過軟體配置
• 圖形使用者介面 (GUI) 控制簡易，可透過調整功率級電流位準實驗不同的亮度與色彩混合，有助簡化評估
• 可拆卸的 LED 面板，具有兩組 RGB（紅色／綠色／藍色）LED 燈串和兩組白色 LED 燈串
• 包含可拆卸的柔光罩，提供適合真實世界色彩混合的光散射
• 以 Piccolo 為基礎的 controlCARD 開發平台
• 開放原始碼硬體，包括透過 controlSUITE^TM 提供的光繪檔、線路圖及物料清單 (BOM)
• 透過 controlSUITE^TM 提供閉迴路 DC/DC 與 LED 驅動軟體範例，附有原始碼及文件

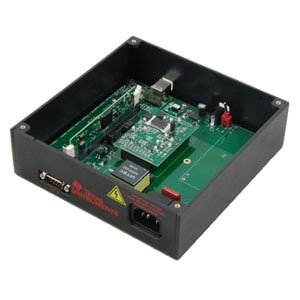

C2000 電源線數據機開發人員套件可簡化軟體式電源線通訊 (PLC) 數據機的開發工作。 此套件包含兩個以 C2000 F28335 controlCARD 及 TI 的進階 PLC 類比前端為基礎的 PLC 數據機。 隨附的 PLC SUITE 軟體支援多種通訊技術，包括 OFDM 和 SFSK。 此套件包含板載 USB JTAG 模擬功能以及 Code Composer Studio。

特點

• 兩個 PLC 數據機
• 支援 OFDM 及 SFSK 通訊的 PLC 軟體
• 內建 USB JTAG 模擬功能
• 包含兩個 F28335 controlCARD
• 包含所有必要的電源線與連接纜線
• 包含設有 32KB 限制的 Code Composer Studio

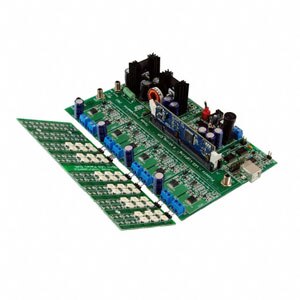

LED DC/DC 開發人員套件包含開始實驗與開發數位控制 LED DC/DC 系統所需的一切硬體和軟體。 此套件是以 Piccolo 微控制器和 controlCARD 開發平台為基礎。 一個 Piccolo MCU 可以直接控制 DC/DC 功率級及八組 LED 燈串。 開發板接受 12-48V DC 輸入，並採用 SEPIC DC/DC 拓撲將輸入電壓降壓或升壓至所需位準。 然後，此電壓會輸往四個 LED 驅動級，每個驅動級能夠驅動兩組功率各達 30 W 的 LED 燈串。 此套件包含用於 DC/DC 級及 LED 照明級的閉迴路、開放原始碼軟體。 套件亦採用完全開放原始碼的硬體，並免費提供光繪檔、線路圖及物料清單 (BOM)。 如需了解更多資訊，請參閱套件的快速入門指南。

特點

• 12 至 48 VDC 輸入到 SEPIC DC/DC 級，50 VDC 輸出
• 四個 LED 驅動級，每個驅動級能夠驅動兩組 30 W 功率的燈串
• LED 驅動級可由外部供電
• 以 Piccolo 為基礎的 controlCARD 開發平台
• 開放原始碼硬體，包括光繪檔、線路圖及物料清單 (BOM)
• 閉迴路 DC/DC 與 LED 驅動軟體，附有原始碼及文件

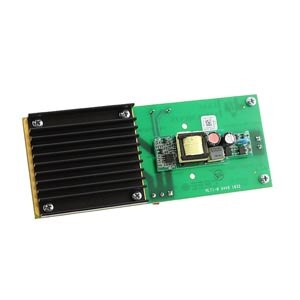

此評估模組使用 TPS92010 高效率離線 LED 照明驅動器控制器， 並採用準諧振模式返馳式電源拓撲， 能夠提供極具價格競爭力的解決方案。 TPS92010 評估模組採用恆定電流、高效率、低漣波的 AC-DC LED 照明驅動器。 在深度調光期間，仍能維持高效率。 電流感測則透過一個電阻與運算放大器直接完成。 這會反過來驅動光耦合器，使其透過 TPS92010 設定 PWM 脈衝，以控制輸出電流於恆定位準。 此設計所用的電路可確保相容於多款市面普遍發售的 TRIAC 式調光器。 此電路可監視 TRIAC 操作的線路電壓。 在 TRIAC 運作時，線路電壓會被截斷。 電路會運用此資訊來降低恆定輸出電流位準，藉以進行 LED 調光。 還會在輸入端採用電流路徑來確保 TRIAC 正確觸發，並一直維持觸發狀態。

特點

• TRIAC 相容調光
• 低成本線路供電 LED 驅動器解決方案
• 包含五個 HB-LED 作為取樣負載
• 容易使用由使用者自行設計的 LED 負載
• 提供 LED 電壓與電流的測試點
• 準確的電流感測功能，為 LED 供應恆定的電流
• 可修改的輸出電流，範圍介於 0.2 A 至 0.7 A，預設為 0.325 A

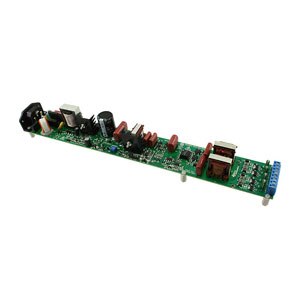

UCC28810EVM-003 是含功率因數校正的 110 W 離線 AC-DC LED 電流驅動器。 此設計利用三級式操作方法：一個通用輸入升壓 PFC 級、一個提供受控電流源的低側降壓級，以及一個半橋 DC 變壓器級，用於為四個 LED 燈串提供隔離。

特點

• 90 VRMS 至 265 VRMS 操作
• 升壓隨耦或固定輸出 PFC 級
• PFC 停用
• 輸出電流停用
• 外部或內部 PWM 調光
• 輸出和線路輸入隔離
• 開路保護（如果某個 LED 燈串無法啟用，其餘燈串仍會保持在開啟狀態。）

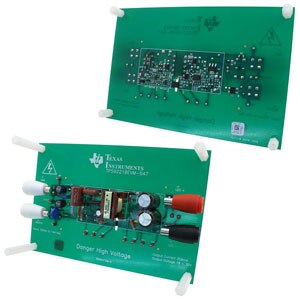

TPS92210EVM-647 評估模組是完全組裝且經測試的電路，用於評估 TPS92210 自然 PFC LED 照明驅動器控制器。 此評估模組可展示 TPS92210 用於 TRIAC 可調光之單級 PFC 120VAC 燈泡替代品設計時所發揮的效能。

特點

• 靈活的操作模式
• 疊接式 MOSFET 配置
• 不連續導通模式或邊界模式操作
• 變壓器零功率偵測
• 開路 LED 偵測
• 進階過電流保護
• 輸出過壓保護
• 能耐受線路突波
• 內部過溫保護

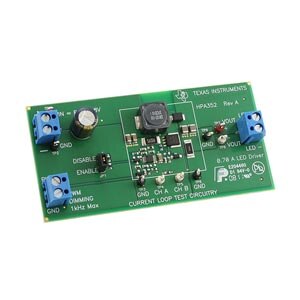

TPS40211EVM-352 評估模組 (EVM) 是固定頻率 (300 kHz) 非同步升壓轉換器，使用 8 V 至 18 V 的輸入電源提供輸出電壓介於 20 V 至 35 V 的固定 700 mA 輸出。 此評估模組設計為使用單電源啟動，因此啟動時不需要額外偏壓。 此模組使用附有整數 N 通道 FET 驅動器的 TPS40211 非同步電流模式控制升壓控制器。

TPS40211EVM-352 設計為使用寬鬆的穩壓的 12 V（8 V 至 18 V）電源產生 700 mA 穩流驅動，適合高亮度 LED 等恆定電流負載。 TPS40211EVM-352 可用於展示 TPS40211 在典型 LED 驅動器（6 至 10 個 LED）應用下的效能，並提供數個測試點，用以評估 TPS40211 在特定應用中的效能。 透過變更評估模組的部分元件，可以更改其輸入電壓或輸出電流。

特點

• 8 V 至 18 V 輸入範圍
• 700 mA 固定輸出電流，可透過變更 1210 封裝電阻進行調整
• 42 V 開路保護
• 300 kHz 切換頻率
• 單一 SO-8 切換式 MOSFET 與整流器二極體
• 雙面雙層 PCB，所有元件均置於頂面
• 主動式轉換器區域 1.25" x 1.25"（小於 1.6 in²）
• 設有使用方便的測試點，可進行輸出電壓探測、電流感測、切換波形及非侵入性迴路回應測試

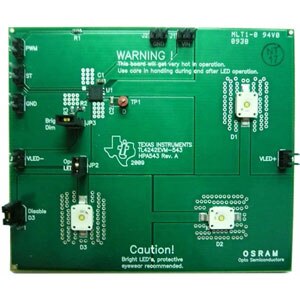

TL4242EVM 用於展示將 TL4242 IC 配置成向輸出端的 LED 提供不大於 500 mA 可編程恆定電流之效能。

特點

• 可調整恆定電流至高達 500 mA (±5%)
• 寬廣的輸入電壓範圍：高達 42 V
• 低壓降
• 開路負載偵測
• 過溫保護
• 短路保護
• 逆極性保護
• 寬廣的溫度範圍：-40°C 至 150°C

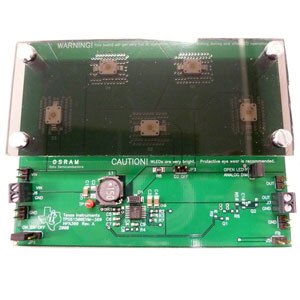

TPS61500EVM-369 可用於評估最多八個串聯的高亮度 WLED。

特點

• 2.9 V 至 18 V 輸入電壓範圍
• 3 A、40 V 內部電源開關
• 四個 5 V 輸入的 3 W LED
• 八個 12 V 輸入的 3 W LED
• 高效率功率轉換：高達 93%
• 透過外接電阻設定頻率：200 kHz 至 2.2 MHz
• 已編程的軟啟動
• 類比與純 PWM 亮度調光
