Samtec FireFly™ 中板光纖收發器解決方案
Samtec 的 FireFly™ Micro Flyover System™ 嵌入式耐用型光纖收發器可將數據連接帶到「板外」，每通道高達 28 Gbps，透過可傳更遠距離的光纖或成本最佳化的銅纜實現 112 Gbps PAM4 路徑。
Samtec 是業界領先的中板光纖收發器解決方案供應商。這個不斷成長且全面性的產品系列可在晶片到晶片、板到板、板載和系統到系統的連接中提供長距離可靠的訊號完整性，這種連接可將數據連接帶到「板外」，每通道高達 28 Gbps，透過可傳更遠距離的光纖或成本最佳化的銅纜實現 112 Gbps PAM4 路徑。
Samtec 的 FireFly™ Micro Flyover System™ 是第一款能讓設計人員彈性透過相同的連接器系統，交互使用微型覆蓋區的高效能光纖和低成本的銅纜互連方式之互連系統。

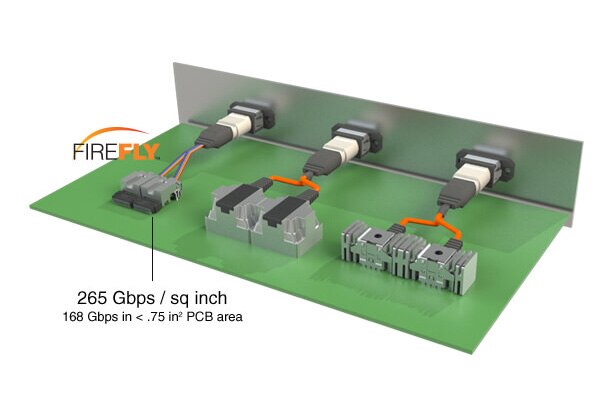

最高的密度
FireFly™ 業界領先的小型覆蓋區容許更高的密度且可以更接近 IC，簡化電路板佈局並增強訊號完整性。可以在僅僅 0.63 平方英吋相同的覆蓋區面積內實現 14 Gbps 至 28 Gbps 的效能，總計 265 Gbps/in²。

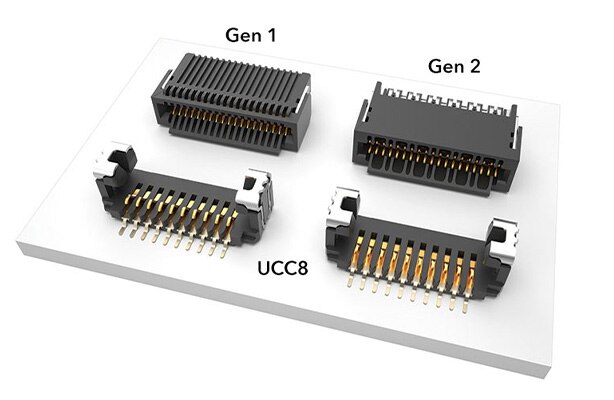

方便佈線
這款兩件式板級互連系統由一個微型高速邊卡連接器和一個確閉鎖緊連接器組成，用於電源和控制訊號的通訊。與陣列系統相比，以這種方式隔離訊號和電源有助於簡化走線佈線。
UEC5 – 高速邊卡連接器
- 第一代 – 高達 20 Gbps
- 第二代 – 20+ Gbps
UCC8 – 確閉鎖緊連接器

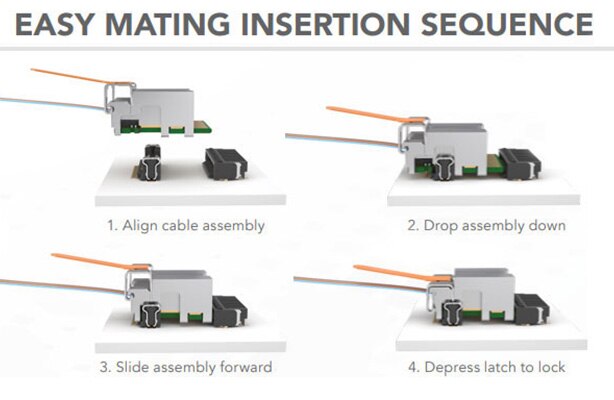

組裝簡便
這款耐用的兩件式邊卡插槽系統配有熔接片、閂鎖鎖定機制和裝載導軌，與採用機械式螺絲和硬體的壓緊型系統相比，可簡化纜線組件的配接和拆卸。
與現有光學引擎架構的解決方案不同，這款解決方案認知到運作散熱的條件，並設計有内建的散熱片。内建的散熱片進一步簡化了組裝流程。標準散熱片有多種設計，包括鰭片式、扁平式、用於多排配置的光纖槽式以及用於傳導或對流冷卻的客製化設計。

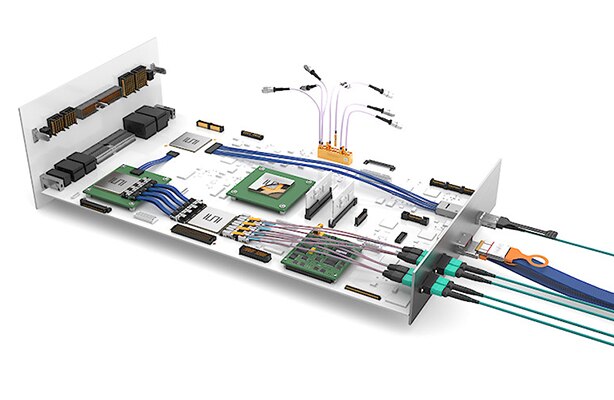

訊號完整性
透過使用 Samtec Flyover® 纜線將數據連接帶到「板外」，訊號完整性設計顯著地變得更加容易，並且電氣效能也得到改善。
在損耗性電路板材料和其它種會衰減訊號的組件上方傳輸數據消除了高速訊號設計所需的佈局複雜性。
產業類型：
- 數據通訊
- 電腦和半導體
- 工業級
- 軍事和航太
- 測試連接
- 儀器儀表
- 醫療用
- 汽車
精選產品

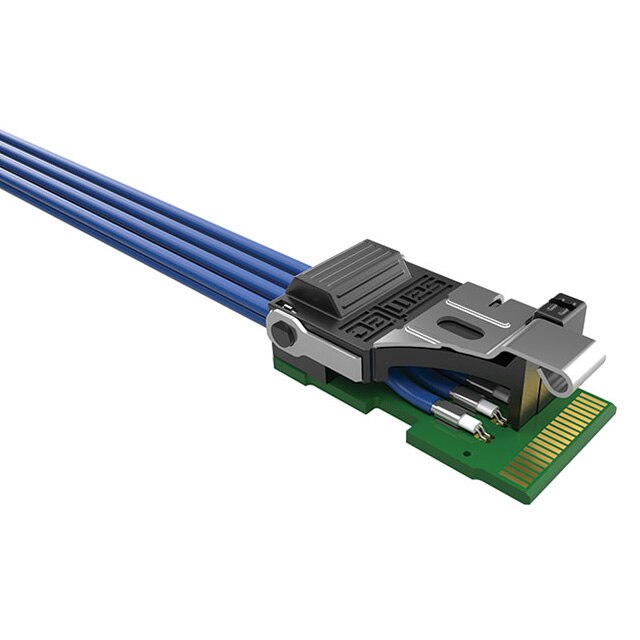

FireFly™ 銅纜 – ECUE、PCUE
特點
- 效能高達 56 Gbps
- 8 或 12 組差動式線對
- 100 Ω，34 或 36 AWG Eye Speed® 雙軸纜線
- 多種 end 2 端子選項
- 薄型外罩可節省空間
- 能夠無縫整合新的和現有設計的低成本解決方案
- 提供標準銅纜 (ECUE) 和 PCIe®-Over-FireFly™ 銅纜 (PCUE) 組件

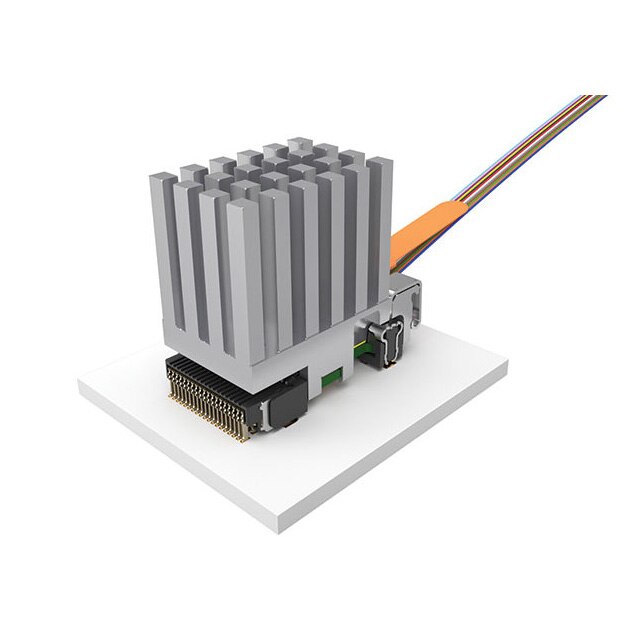

FireFly™ 光學式 – ECUO、ETUO、PCUO、PTUO、PCOA
特點
- 效能達到 28Gbps；32 Gbps 正在開發中
- x4 和 x12 設計
- OM3 或 OM4 多模光纖
- 多種 End 2 選項和適用於各種冷卻流程的散熱片

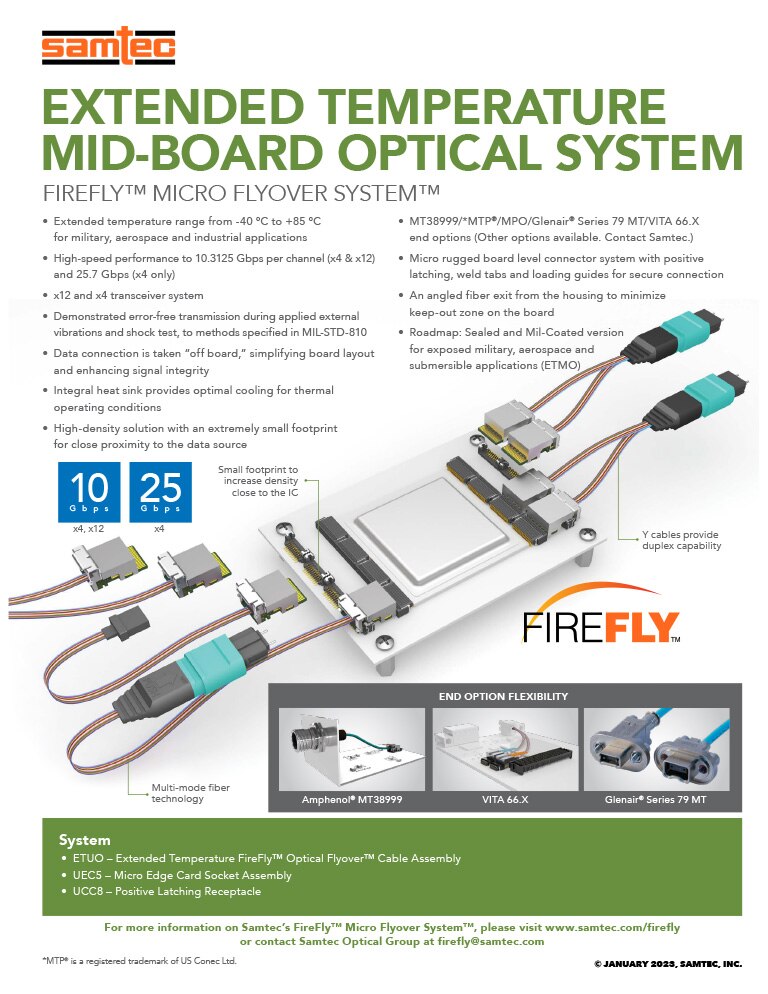

- FireFly™ 延伸的溫度範圍為 -40 ºC 至 +85 ºC，適用於軍事和工業應用 (ETUO)

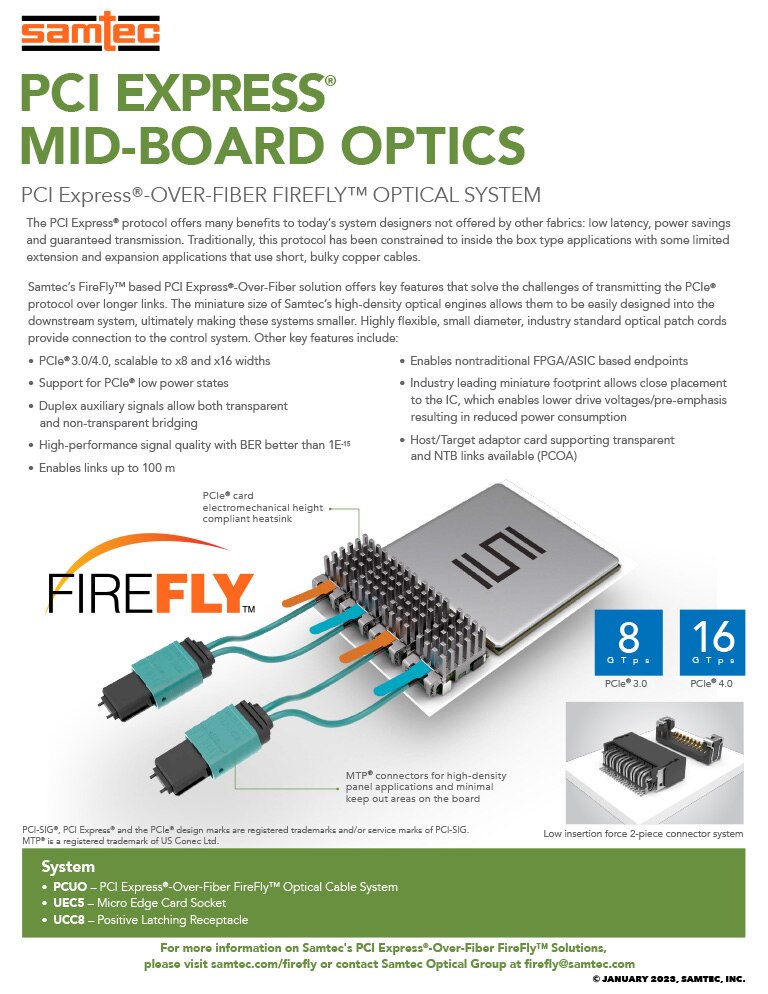

- PCIe®-Over-Fiber 光纖系統傳輸 3.0/4.0 數據可達 100 m (PCUO)；5.0 數據傳輸率正在開發中

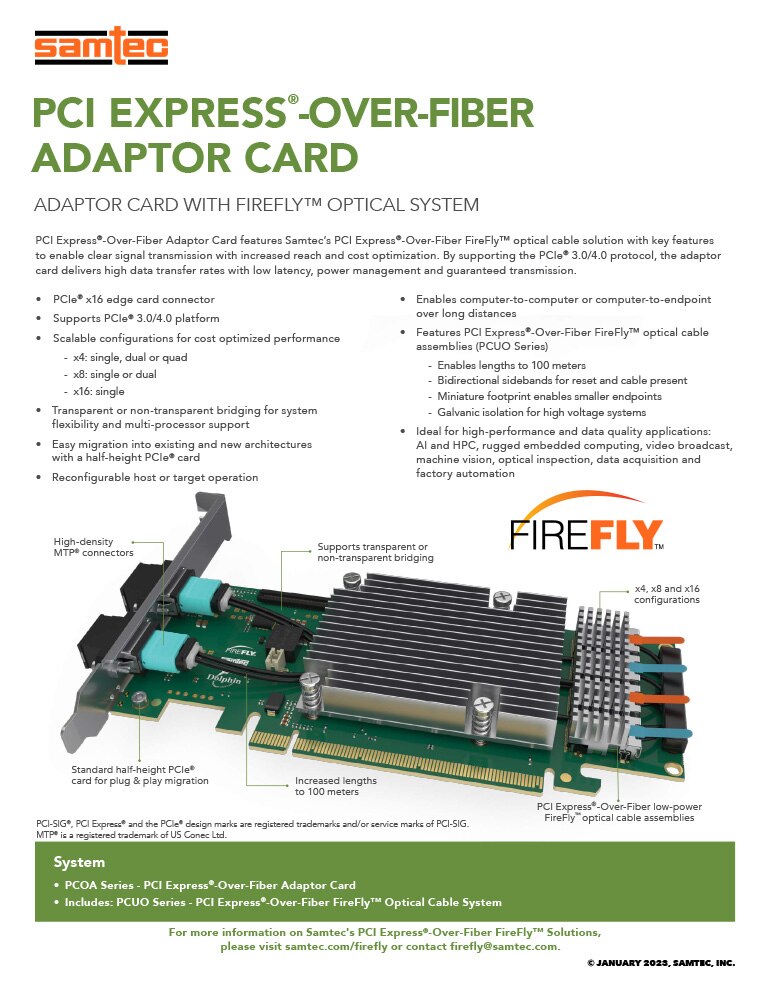

- PCIe®-Over-Fiber 配接卡支援透通式和非透通式橋接 (PCOA)

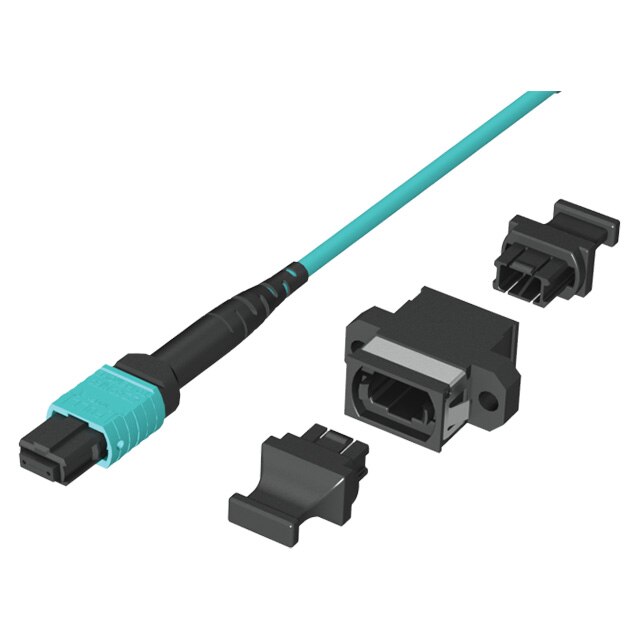

FireFly™ 光纖跳接線和配接器 – OPA、FOPC
特點
- MTP 公頭或母頭選項
- 12 或 24 條光纖
- 標準纜線長度為 3、10 和 100 公尺
- 3.00 mm 圓形護套纜線
- 單埠或雙埠配接器
- 鍵控選項協助正確的對齊
FireFly™ 邊卡插槽組件 – UEC5、UEC5-2
特點
- 效能高達 20 Gbps (UEC5)、20+ Gbps (UEC5-2)
- 耐用型 Edge Rate® 觸點系統
- 薄型、直角設計
- 提供 19 個腳位
- 選擇性鍍金觸點
- 標準定位銷和表面黏著式尾部
- UEC5-1 和 UEC5-2 數據傳輸率版本的 PCB 覆蓋區不可互換
FireFly™ 確閉鎖緊式插座 – UCC8
特點
- 電源和低速控制訊號通訊
- 提供 10 個腳位
- 選擇性鍍金觸點
- 標準定位銷和熔接片
- FireFly™ 光纖和銅纜系統的兩件式連接器套組的一部分

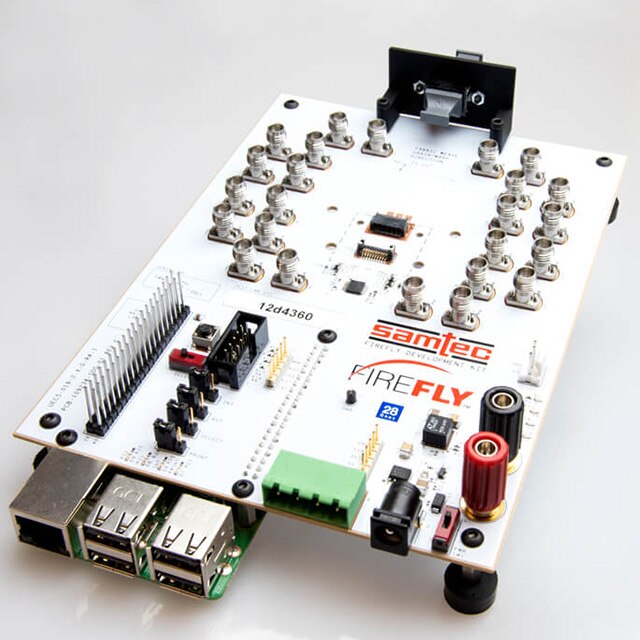

FireFly™ 評估套件 – REF-209623-01
28 Gbps FireFly™ 評估套件為系統設計師、光學系統和 SI 工程師提供了一款易於使用的解決方案，用於測試 FireFly™ Micro Flyover System™。這款套件在 x4 和 x12 配置下每通道額定速度高達 28 Gbps，可讓設計人員即時評估實驗室中正在運行的銅纜或光纖 FireFly™ 系統。28 Gbps FireFly™ 評估套件提供一款具有強大光學、電氣和機械設計的高品質系統。

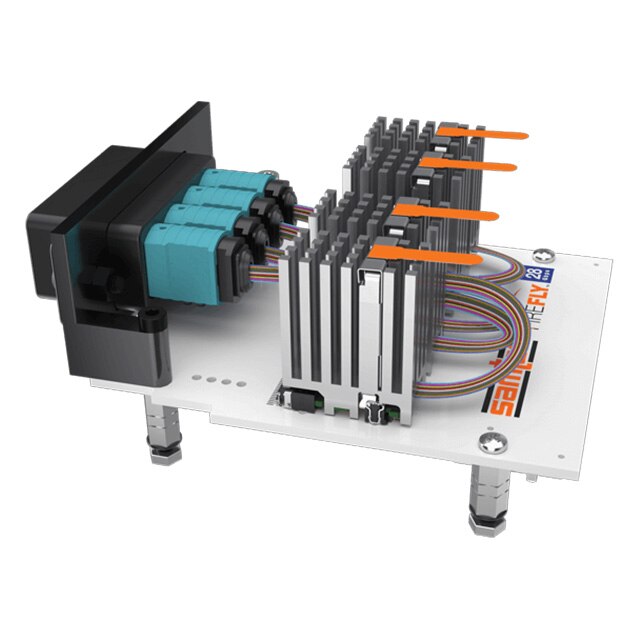

FireFly™ 開發套件 – REF-200772-28G-16-01
Samtec 的 25/28 Gbps FireFly™ FMC+ 模組可透過 FPGA 到業界標準多模光纖纜線的 16 個通道提供高達 400/448 Gbps 的全雙工頻寬。FireFly™ 中的光學引擎提供可調整的功率級別，以支援可長達 100 m 的纜線長度。
作為 VITA 57.4 FMC+ 解決方案，Samtec 25/28 Gbps FireFly™ FMC+ 模組可用於任何支援高速 multi-gigabit 收發器的 FPGA 開發板上之光學式數據通訊功能。它可以並行地在所有通道上運行系統數據或 BERT 測試。這使得用 FPGA 進行評估和開發變得更加容易。
