LT®8602 42 V 同步降壓穩壓器

所有穩壓器會同步至單一振盪器，具備可調式頻率介於 250 kHz 至 2.2 MHz。 Analog Devices 的 LT8602 可配置為微功率 Burst Mode® 操作或可在輕度負載下的脈衝省略操作。 微功率操作會導致 30 μA 的靜態電流，並且具有以下全部四個穩壓器在應用中操作。

高電壓通道是同步降壓穩壓器，在 3 V 至 42 V 的輸入下操作。輸出電流高達 1.5 A (OUT1) 和 2.5 (OUT2)。 低電壓通道輸入為 2.6 V 至 5.5 V。內部同步電源開關提供高效率，具有高達 1.8 A 的輸出電流。LT8602 採用雙相時脈，其通道 1 和 3 與通道 2 和 4 以 180° 操作，可減少 HV 及 LV 輸入的輸入漣波電流。 所有通道都有逐週期電流限制，提供保護，防止短路輸出。 熱關斷功能提供額外的保護。

LT8602 採用 40 引線 6 mm × 6 mm QFN 封裝。

典型應用

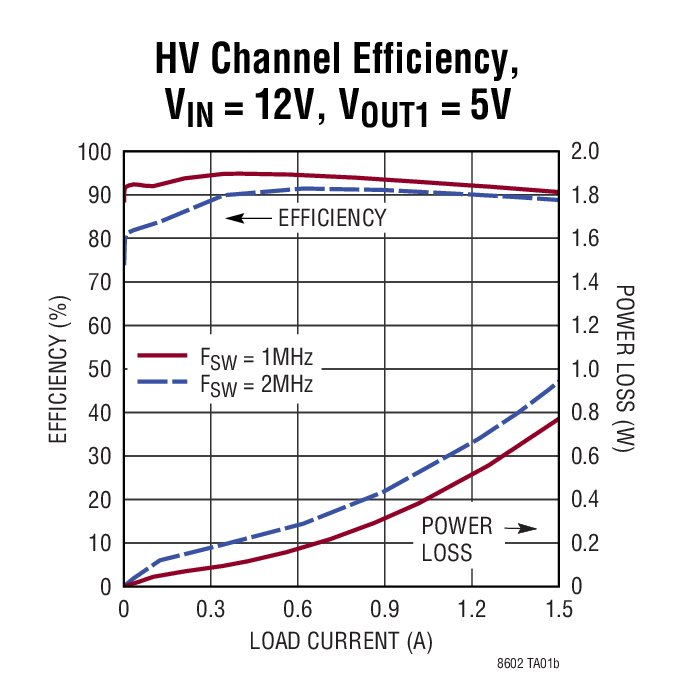

HV 通道效率

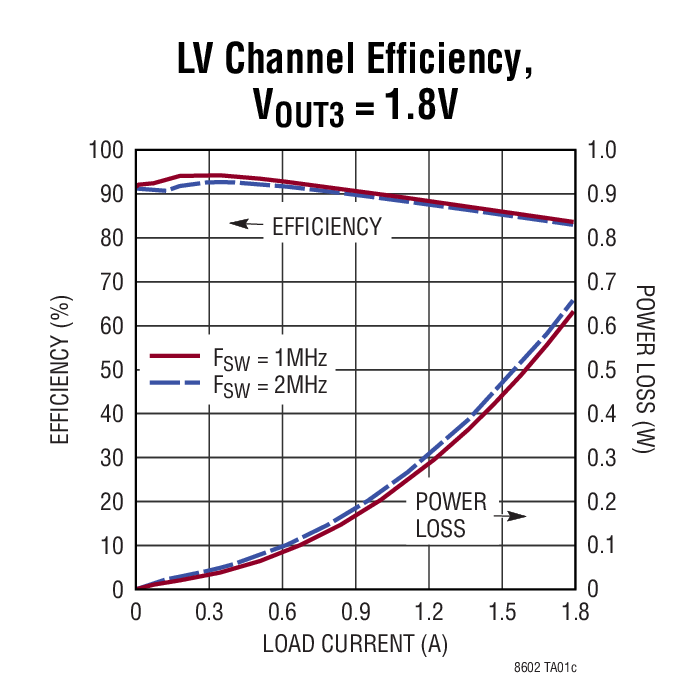

LV 通道效率
